44 kW Slim Tower Dual-Port AC EV-laturi kaupallisiin pysäköintitiloihin

44 kW:n kysymys on paneelikysymys

Useimmat kaksoispistoolin AC-laturit epäonnistuvat paperilla ennen kuin ne epäonnistuvat kentällä. Vika ei johdu laturista; se on sähköasentajan ensimmäinen kysymys: mitä paneelilla on annettava?

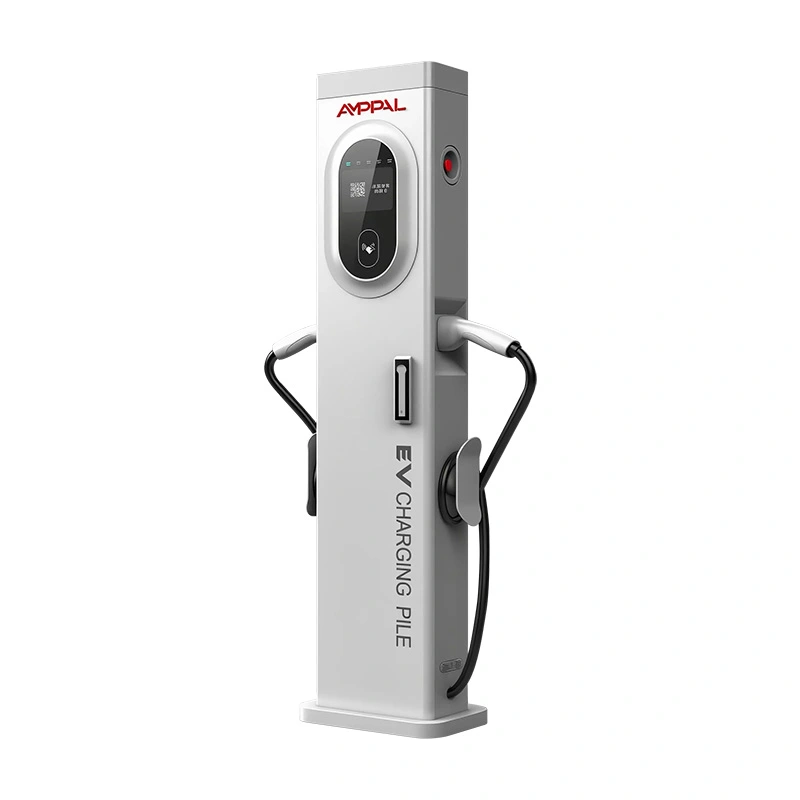

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) kantaa kahta tyypin 2 tykkiä 32A+32A 380VAC kolmivaihesyötöllä 300 x 150 x 1400 mm pylväästä 5 tuuman kosketusnäytöllä. Jokainen pistorasia voi kuluttaa noin 21 kW; pari lähestyy yhdessä 44 kW:n tyyppikilpeä.

Tämä sivu on kirjoitettu henkilölle, joka allekirjoittaa sähköpiirustukset. Jos se olet sinä, lue alla oleva syöttimen matematiikka, ennen kuin rakastut tietosivuun.

Hyvä uutinen on, että matematiikka on yksinkertaista ja julkista: voltit, ampeerit ja neliöjuuri. Huono uutinen on, että kukaan ei tee sitä sinä päivänä, jolloin laturit saapuvat. Tee se nyt, paperilla, ennen kuin kontti on varattu.

Mitä täysikuormitus 32A+32A tarkoittaa sivustollesi

Kaksi autoa, molemmat 32A vaihetta kohden: syöttölaitteen tulee kuljettaa noin 64A vaihetta kohti samalla hetkellä tai ylävirran katkaisija laukeaa pahimmalla mahdollisella hetkellä.

Suunnittele muuntaja: jokainen torni lisää jopa 44 kW kytkettyä kuormaa; kymmenen tornia tarkoittaa 440 kW ennen kuin lasket valaistuksen ja LVI:n.

Kaapelin mitoitus alkaa 16 mm2 kuparista vaihetta kohden lyhyellä aikavälillä ja kasvaa etäisyyden mukaan; 25mm2 tai 35mm2 on yleinen yli 50 metrin juoksuilla.

Katkaisijan käyttö: 80 A:n kolmivaiheinen katkaisija tai kaksi 40 A:n yksikköä, yksi pistoolia kohden, antaa parille ilmatilaa ilman häiritseviä laukaisuja.

Vaihetasapaino on sivuetu: 32A+32A kolmivaihekuorma on ystävällisempi verkkoon kuin kolme yhdelle vaiheelle pinottua yksivaiheista 7 kW:n laturia.

Jos sivusto ei pysty syöttämään täyttä kuormaa, OCPP 1.6J -kuormituksen hallinta voi kattaa tornin pienemmällä budjetilla samalla kun säilytät tilaa myöhempää käyttöä varten.

Lämpö on osa budjettia: 44 kW tuntikäyttöä lämmittää paneelihuoneen, joten suunnittele ilmanvaihto ennen ensimmäistä kesää.

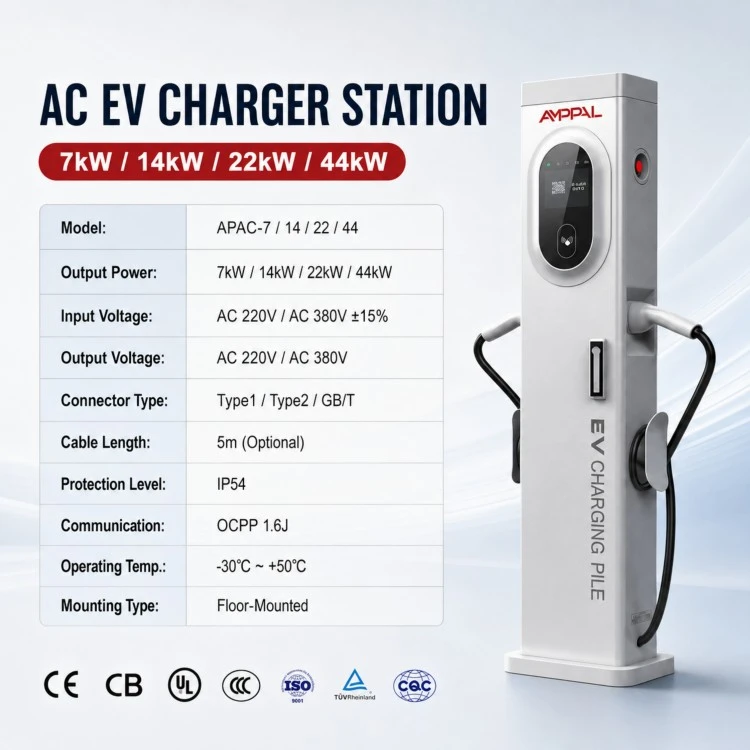

Tekniset tiedot

Käytä tapauksia, jotka oikeuttavat 44 kW:n kapasiteetin

Varikkopihat, joissa pakettiautot pysäköidään yhdestä kolmeen tuntia vuorojen välillä; 44 kW yksikköä kohden tekee seisokeista käyttökelpoisen alueen.

Taksiasemat ja ratsastuskeskukset, joissa kuljettajat pyörivät nopeasti ja viipymäaika on alle kaksi tuntia.

Kuorma-autojen etupihat palvelevat pakettiautoja ja kevyitä hyötyajoneuvoja 3,5 tonniin asti.

Varastolaituri, jossa tornirivi jakaa yhden muuntajahuoneen.

Sähköautojen vuokrakalustoja, joiden on käännettävä autoja ympäri vuokrauksen välillä ilman yön yli odottelua.

Asuinrakennuksia, joissa on kolmivaiheinen palvelu, jossa 44 kW on suurin vaihtovirta, jonka jakelija sallii syöttöjohdossa.

Lentokenttien ja asemien pysäköintialueet, joissa ladattavien hybridien aamuruuhka vaatii nopean lisäyksen ennen lähtöä.

Virtavirran lukeminen: paneelista pistokkeeseen

Teho lähtee jakotaulusta kolmivaiheisella syöttölaitteella ja tulee torniin pohjaholkin kautta. Sisällä asema mittaa jokaista pistoolia erikseen, joten 44 kW:n tyyppikilpi ei ole yksi jättiläinen pistorasia, vaan kaksi 32 A piiriä, jotka jakavat yhden kotelon.

Kun yksi auto kytkeytyy, se voi käyttää oman aseensa täyttä 32A:ta. Kun toinen auto saapuu, molemmat vetää 32A; torni pitää kaksi istuntoa erillään laskutusta varten, ja OCPP 1.6J raportoi kunkin liittimen energian erikseen.

Pistorasiakohtaisella mittauksella on merkitystä jaetun laskutuksen kannalta: vuokralainen A maksaa pistoolin 1, vuokralainen B aseesta 2, eikä palvelin koskaan sekoita kahta kWh:n kokonaissummaa.

Yksi nimeämisen arvoinen ansa: alentaminen. Jos syöttö on heikko, katkaisin laukeaa sen sijaan, että torni hidastuisi. Laiteohjelmiston korkki on ohjattu vaihtoehto, joten päätä budjetti ennen johdotusta, älä ensimmäisen matkan jälkeen.

Laatutiedot, joihin laitosinsinööri voi luottaa

Vaatimustenmukaisuus katsotaan pienjännite- ja EMC-direktiivien vastaiseksi, ja tiedosto tarkistetaan uudelleen aina, kun tehoaste vaihtuu.

Jokainen asema on hi-pot-testattu ja maadoitettu ennen kuin se lähtee linjasta – 32A:lla tykkiä kohden ei ole marginaalia epäilyttävälle maaradalle.

Täyden kuorman lämpökäyttö: 44 kW:n torni on palotestattu 48 tuntia yhtäjaksoisesti tyyppikilven virralla ja kaapin lämpötilat kirjataan.

Näytteet otetut kolonnit käyttävät IEC 60068 -lämpösyklejä välillä -30 °C - +70 °C, plus 96 tuntia suolasuihkutusta viimeistelyyn.

Vääntömomentti testattu virtakisko ja liitinliitokset; löysät päätteet ovat klassinen syy lämpöhäiriöihin suurvirtaisissa AC-vaihteistoissa.

Komponenttien hankinta noudattaa RoHS- ja REACH-standardeja ISO 9001:2015 -järjestelmän sisällä; CCC-, TÜV-, UL- ja CB-alue on olemassa laitostasolla.

Kahdeksan aseman kokoonpanosarja

Laserleikattu kuori, 0,1 mm toleranssi, CNC-linjalla.

Tornin rungon puristusjarrutaitto ja saumahitsaus.

Pohjalevyn ja laippakiinnikkeiden FANUC robottihitsaus.

Kolmivaiheinen pintojen puhdistus ja viimeistely.

Suurvirtaosa: kiskot, kontaktorit ja 32A mitoitettu kytkinlaite asennettu ja kiristetty.

Mittaus ja elektroniikka: pistorasian kWh-mittarit, kommunikaatiokortti ja 5 tuuman kosketusnäyttö.

Laiteohjelmiston lataus ja OCPP-yhteensopivuus suoritetaan testipalvelinta vastaan.

Näytekuormitustestaus, hi-pot, visuaalinen passi, sitten pakkaus. Tuotanto kestää 15-20 työpäivää.

Mitoitusopas: Milloin 44 kW sopii (ja milloin ei)

Osta 44 kW:n torni, kun muuntajassa ja paneelissa on jo korkeustilaa tai kun suunnittelet sähköjärjestelmää alusta alkaen ja pystyt mitoittamaan sen oikein. Ylimääräinen kapasiteetti verrattuna 14 kW:n malliin on todellinen vain, jos syöttö pystyy toimittamaan sen.

Ohita se, jos sivustossasi on 32 A yksivaiheinen syöttö; käyttäisit tornia murto-osalla sen arvosta ja maksaisit kapasiteetista, jota et voi käyttää. Ohita se myös, kun autot pysäköidään yöksi yli kahdeksan tuntia; 7-11 kW vaihtovirta maksaa vähemmän ja säästää akkua. Ja jos sinulla on vakaa kalustopysäköinti tiukoilla aikatauluilla, vahvista ensin jakelijan sallittu yhteyskapasiteetti; Jotkut alueet rajoittavat vaihtovirtalatauksen sivustokohtaisesti.

Jos paneeli on tiukka, mutta kysyntä on todellinen, rehellinen vastaus on kuormituksen hallinta: anna OCPP:n koristaa tornit nyt ja nostaa korkkia paikan kasvaessa. Tämä suunnitelma toimii tämän tornin kanssa, koska laiteohjelmisto hyväksyy etävirtarajan.

AMPPAL versus budjetin kaksoisasekilpailijat

Todellinen 32A+32A-kapasiteetti: jotkin budjettitornit mainostavat 44kW, mutta toimitetaan 16A kontaktorilla; tulostamme asekohtaisen arvosanan tyyppikilpeen.

Riippumaton pistorasiakohtainen mittaus jaettuun laskutukseen, ei yhtä summattua mittaria.

OCPP 1.6J Ethernetin, 4G:n ja WiFin kautta, joten torni liittyy kuormanhallinta- ja verkkovierailujärjestelmiin.

Testin todisteet: täyskuormituslämpökäyttö, vääntömomenttilokit ja suolaruiskutustulokset saatavilla erää kohti.

Kaupalliset ehdot: MOQ 1 yksikkö, 15-20 työpäivän toimitusaika, 2 vuoden takuu, DHL/FedEx varaosat.

OEM-vaihtoehdot logo-, näyttö- ja kaapelibrändäystä varten; vientiä yli 40 maahan vuodesta 2014 lähtien.

Logistiikka ja pakkaustiedot

Jokainen torni toimitetaan täysin koottuna 5-kerroksiseen, noin 350 x 220 x 1460 mm:n vientipakkaukseen, jossa on vaahtomuovikulmakappaleet, ankkurisarja ja kaapeliholkit. kokonaispaino on noin 45 kg.

Neljä laatikkoa menee lavalle, jossa on reunasuojat ja kutistekalvo; 40 jalan konttiin mahtuu noin 60 tornia lavattuna tai jopa 80 lattialla lastattua tornia, ja LCL-uudelleenpakkaus järjestetään pyynnöstä.

Hinnoittelu on yleensä FOB Ningbo tai Shanghai, EXW pyynnöstä. Jokaisen lähetyksen mukana tulee lasku, pakkausluettelo, konossementti, alkuperätodistus ja CE-vaatimustenmukaisuusvakuutus. Keski-itään ja IVY-maihin ryhmiteltyjä toimituksia järjestetään viikoittain, mikä lyhentää pienempien tilausten kauttakulkua.

Palvelu, joka alkaa paneelista

2 vuoden takuu toimituspäivästä alkaen, joka kattaa valmistusvirheet, mukaan lukien suurvirtaosa.

24 tunnin tekninen vastaus; insinöörimme osallistuvat säännöllisesti käyttöönottopuheluihin tarkistaakseen paneelin asetukset sähköasentajasi kanssa.

Varaosat DHL:n/FedExin kautta; kontaktorit, mittarit ja kosketusnäytöt lähtevät 2 työpäivän sisällä.

RMA valokuvien ja sarjanumeron perusteella: vaihto tai korjaus vahvistetaan ennen kuin mitään palautetaan.

Ilmainen tukipaketti: syöttölaitteen laskentataulukko, vääntömomenttiarvot ja käyttöönoton tarkistuslista.

Johdotus- ja käyttövaroitukset

Väärin: oletetaan, että 32A katkaisija kattaa molemmat aseet. Oikealla: kokoa syöttö 64 A:lle vaihetta kohden tai suojaa jokainen pistooli erikseen.

Väärin: vanhan asennuksen ohuen kaapelin uudelleenkäyttö. Oikealla: vähintään 16 mm2 vaihetta kohden, mitoitettu pitkiä ajoja varten; tarkista jännitehäviö täydellä kuormalla.

Väärin: tornin antaminen pysyä laiteohjelmiston yläpuolella ikuisesti, koska paneelia ei koskaan päivitetty. Oikea: kirjaa korkki huoltokirjaan ja nosta se vasta, kun syöttö on todistettu.

Väärin: sekoituspistooli 1 ja pistooli 2 vuokralaiset yhdellä laskulla. Oikealla: pidä pistorasiakohtainen mittaus käytössä; OCPP raportoi jokaisen liittimen erikseen.

Väärin: vääntömomentin huomioimatta jättäminen huoltokäynnin jälkeen. Oikealla: kiristä virtakisko- ja korvakeliitännät vuosittain; AC-vaihteiston lämpöhäiriöt ovat lähes aina löystyneitä liitoksia.

Väärin: jäännösvirtalaitteen ohittaminen. Oikealla: asenna 30 mA RCD paikallisten sääntöjen mukaisesti; torni toimii normaalilla RCD-suojauksella.

Tilainsinöörit omin sanoin

Almatyn varikkopäällikkö asensi kuusi tornia 40 pakettiauton kunnalliseen kalustoon. 64 A:n vaihetta kohti syöttölaitteen matematiikka oli koko keskustelu hänen jakelijansa kanssa; kun muuntajan korkeus oli vahvistettu, käyttöönotto kesti yhden päivän. Hän huomautti, että kiskon kannen vääntömomenttimerkinnät estivät hänen sähkömiehiä arvaamasta.

Guadalajaralainen logistiikkaoperaattori yhdisti tornit 250 kVA:n muuntajaan kahdellekymmenelle suunnitellulle lahdelle. He myöntävät, että he ylittivät muuntajan yhdellä askeleella; lisäkustannukset olivat pienet ja kasvupolku on nyt ilmainen. Heidän valituksensa: 5 tuuman valikko on syvä, ja kuljettajat käyttävät enimmäkseen sovellusta joka tapauksessa.

Moskovan lähellä sijaitseva varastooperaattori käyttää torneja 11 kW:n laiteohjelmiston enimmäisteholla, kunnes toinen syöttölaite saa virtaa ensi vuonna. Juuri tätä lavastettua suunnitelmaa ehdotimme, ja siksi he eivät ostaneet halvempaa yksihintaista laturia.

UKK: Virta, paneelit ja kaksoispistoolit

K: Minkä syöttölaitteen yksi 44 kW:n torni tarvitsee?

V: Kolmivaiheinen syöttö, jonka koko on noin 64 A vaihetta kohti täydellä kuormalla, 16-25 mm2 johtimilla ajon pituudesta riippuen.

K: Voivatko molemmat aseet todella tuottaa 32A yhtä aikaa?

V: Kyllä, jokaisen pistoolin teho on 32A vaihetta kohti; yhdessä ne lähestyvät 44 kW:n tyyppikilpeä.

K: Kuinka monta tornia 250 kVA:n muuntaja voi tukea?

V: Noin viisi täydellä kuormalla; OCPP-kuormanhallinnan avulla voit asentaa enemmän ja rajoittaa kokonaismäärää.

K: Tukeeko torni kuormanhallintaa?

V: Kyllä, OCPP 1.6J etävirtarajat sallivat alustan peittää jokaisen liittimen.

K: Onko tämä torni yksivaiheinen?

V: Ei, se tarvitsee 380 VAC kolmivaiheisen; yksivaiheiset kohteet katso seinään asennettavat 3,5–7 kW:n asemat.

K: Minkä kokoinen kaapeli on 60 metrin juoksu?

V: Laske jännitehäviö 64A vaihetta kohti; useimmat 60 metrin juoksut laskeutuvat 25 mm2:lle, mutta varmista sähköasentajaltasi.

K: Miksi asekohtainen mittaus on tärkeää?

V: Kaksi vuokralaista yhdessä tornissa tarvitsee erilliset kWh-summat oikeudenmukaista laskutusta varten; torni mittaa jokaisen pistorasia erikseen.

K: Mikä on läpimenoaika?

V: 15-20 työpäivää vakiomalleille talletuksen jälkeen, sama kuin muissa AC-torneissamme; joukkotilaukset ajoitetaan tarjouksen mukaan.
