20–50 kW all-in-one-akkuenergian varastointijärjestelmä kaupallisiin ja aurinkosovelluksiin

Yksi kaappi kolmen hankintaluettelon sijaan

Solar-plus-varastoprojekti tarkoittaa yleensä kolmea myyjää: PV-invertteriä, akkutelinettä ja ohjainta, joka puhuu molemmille. Jokaisella on oma takuunsa, oma käyttöönottoinsinööri ja oma syyttelypeli, kun järjestelmä ei toimi. Tämä 20–50 kW:n all-in-one-akkuenergian varastointijärjestelmä kaupallisiin ja aurinkosovelluksiin kokoaa kaikki kolme yhdeksi toimitukseksi.

Invertteriporras hyväksyy jopa 26 kW tasavirtaa kattojärjestelmästäsi (39 kW mallissa 30 kW, 65 kW mallissa 50 kW) 2/4 MPPT-seurannan kautta, joten akku latautuu aurinkoenergialla ilman erillistä hybridi-invertteriä tai ylimääräistä jousilaatikkoa.

Sisällä on 51,2 kWh:n LFP-akku, joka on rakennettu viidestä 10,24 kWh:n pakkauksesta, sekä paikallinen ohjauslogiikka, joka ohjaa omaa kulutusta, käyttöajan siirtoa ja verkkovarmuuskopiointia samasta näytöstä. Sivustolle, joka haluaa vain aurinkoenergian ja katkosuojan, tämä on lyhin tie tilauksesta vientiin.

Miksi aurinkosyötön luokitus on tärkeä

26 kW:n maksimi PV-tulo 20 kW:n mallissa sallii ryhmän ylittää invertterin nimellisarvon; MPPT puristaa ylijäämän sen sijaan, että se leikkaa päiväsatoa.

2/4 MPPT-tapaa: kaksi seurantalaitetta vakiona, neljä, joissa kattosi on eri atsimuutteja kohti – yksi varjostettu puoli ei jumita toista.

Nimellisverkkojännite on 380 V AC 50/60 Hz ±5 Hz toleranssilla, joten sama kaappi palvelee 50 Hz ja 60 Hz markkinoita ilman tehdasversiota.

97 %:n maksimihyötysuhteella ja 90 %:n purkaussyvyydellä jokainen aurinkokilowattitunti saavuttaa enemmän kuormitusta sen sijaan, että se katoaisi muunnoksen yhteydessä.

CAN/RS485/WiFi-yhteys kattaa paikallisen valvonnan, invertterin kättelyt ja etälukemat ilman erillistä yhdyskäytävää.

AC alasisääntulo, kolmivaiheinen nelijohdin (3L+N+PE), pitää kaapelin reitityksen sokkelin sisällä ja lyhentää kulkua pääkytkintauluun.

Tekniset tiedot

Missä 20–50 kW:n kaappi ansaitsee säilyvyyden

Pienet tehtaat katolla aurinko- ja iltapäivän tuotantohuiput: 20 kW/51,2 kWh malli kattaa 20 kW:n kysyntäpiikin noin kahden ja puolen tunnin ajan.

Hotellit ja majatalot, joissa ilmastointi toimii käyttöaikatariffia vastaan: lataus yön yli, tyhjennys jäähdytysikkunan kautta.

Maatalouden prosessointipaikat, joissa verkkojen laatu on ajoittain – kaappi kulkee jännitehäviöiden läpi paikallisohjauksella ilman ulkoista EMS-ohjelmistoa.

Vähittäiskauppaketjut ja työpajat, jotka vuokraavat tilaa: yksi kaappi ei vaadi erillistä akkutilaa, vain litteän betonialustan ja kaapeliyhteyden.

Sähköauton etupihat vaatimattomilla latauskuormilla: puskuroi 2-4 hidasta laturia heikosta verkkoyhteydestä ilman muuntajan päivitystä.

Kuinka hybriditopologia kulkee päivässä

Aamulla MPPT-seuraajat syöttävät aurinkoenergiaa ensin rakennuksen kuormaan. Ylijäämä menee akkuun, kunnes se saavuttaa ohjelmoidun SOC-katon, tyypillisesti 90-100 % tariffisuunnitelmastasi riippuen.

Kun kuormitus ylittää aurinkoenergian ja akun, verkko kattaa tasapainon saumattomasti – yksi muunnosvaihe, ei kaksi laatikkoa neuvottelemassa väylän yli.

Yöllä akku purkautuu tariffihuipun aikana ja EMS varaa lattia-SOC:n verkkovarmistusta varten. Koska paikallinen ohjain ylläpitää aikataulua, katkennut Internet-yhteys ei pysäytä vaihtologiikkaa - se vain pysäyttää etähallintapaneelin.

Mitä turvallisuustiedosto sisältää

Palontorjunta on aerosolia PACK-tasolla ja aerosolia jälleen kaappitasolla – kaksi erillistä vaihetta, jotka on suunnattu kahteen eri paikkaan, jossa lämpötapahtuma voi alkaa.

LFP 3.2V/100Ah -kennoissa on CE- ja RoHS-vaatimukset pakkaustasolla, ja täydelliset laitteet toimitetaan UN38.3- ja MSDS-dokumentaation kanssa tullia ja vakuutusta varten.

Älykäs ilmajäähdytys pitää viisi pakkausta kapealla lämpötila-alueella; puhallinkäyrä seuraa kennon lämpötilaa sen sijaan, että se käy täydellä nopeudella koko päivän.

IP54-kotelointi sopii ulkokatospaikkoihin ja katettuihin kasvihuoneisiin; sähköpaikka on erotettu kaapin sisällä olevasta akkupaikasta.

Jakson käyttöikä on ilmoitettu > 6000 kertaa 0,5 °C:ssa ja 25 °C:ssa vähintään 80 %:n energiansäästöllä – yksi täysi sykli työpäivää kohti on noin kaksikymmentä vuotta ennen kuin kynnys saavutetaan.

Ympäröivä ikkuna on 0°C - +50°C, suhteellinen kosteus 0-95 % ja korkeus 2000 m (edellä mainittu); useimmat lämmittämättömät kasvihuoneet sijaitsevat sen sisällä.

Kuinka 850 kg:n kaappi rakennetaan Yueqingissa

1. Solun otto – saapuvista LFP-kennoista otetaan eränäyte kapasiteetin ja sisäisen resistanssin osalta ennen kuin pakkauksen kokoaminen alkaa.

2. Pakkauksen kokoonpano — 102,4 V/10,24 kWh:n pakkaukset hitsataan, johdotetaan ja eristetään, kun pakkaus BMS on asennettu.

3. Kaapin valmistus — teräslevy CNC-leikataan, taivutetaan ja hitsataan, sitten esikäsitellään ja jauhemaalataan samalla linjalla, jota käytetään lataustuotteissa.

4. Invertteriintegrointi — PV-aste, akun DC-aste ja AC-liittimet on kytketty paikallisen ohjaimen kanssa yhteen väylään.

5. Palo- ja lämpövarustelu — aerosoligeneraattorit, ilmakanavat ja lämpötila-anturit asennetaan ja niiden toiminta tarkastetaan.

6. Käyttöönotto - jokainen kaappi suorittaa täyden 0,5 C:n latauksen ja purkauksen pakkaustason jännitteen ja lämpötilan ollessa kirjattu.

7. Grid-simulaatio – verkkoon ja verkon ulkopuolelle siirtymät tarkistetaan ohjelmoitavaa vaihtovirtalähdettä vastaan ​​ennen julkaisua.

8. Pakkaus — kaappi on pultattu vahvistetun lavan päälle iskunilmaisimilla, kääritty ja valmisteltu kontin lastausta varten.

Valinta 20, 30 ja 50 kW välillä

Yhdistä malli pahimpaan tuontiasi, älä keskiarvoasi. Mittaa puolen tunnin tarve, joka todellakin aiheuttaa laskusi: 20 kW:n malli kantaa jopa 20 kW:n kuorman akusta, 30 kW:n malli 30 kW ja 50 kW:n malli 50 kW. Energiaa seuraa: 51,2, 61,44 ja 107 kWh.

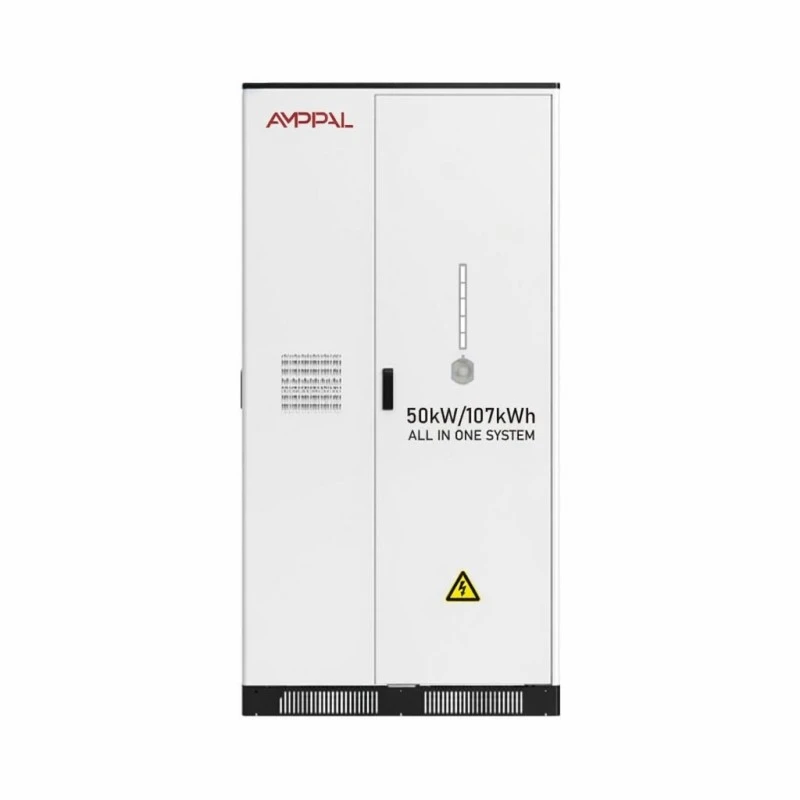

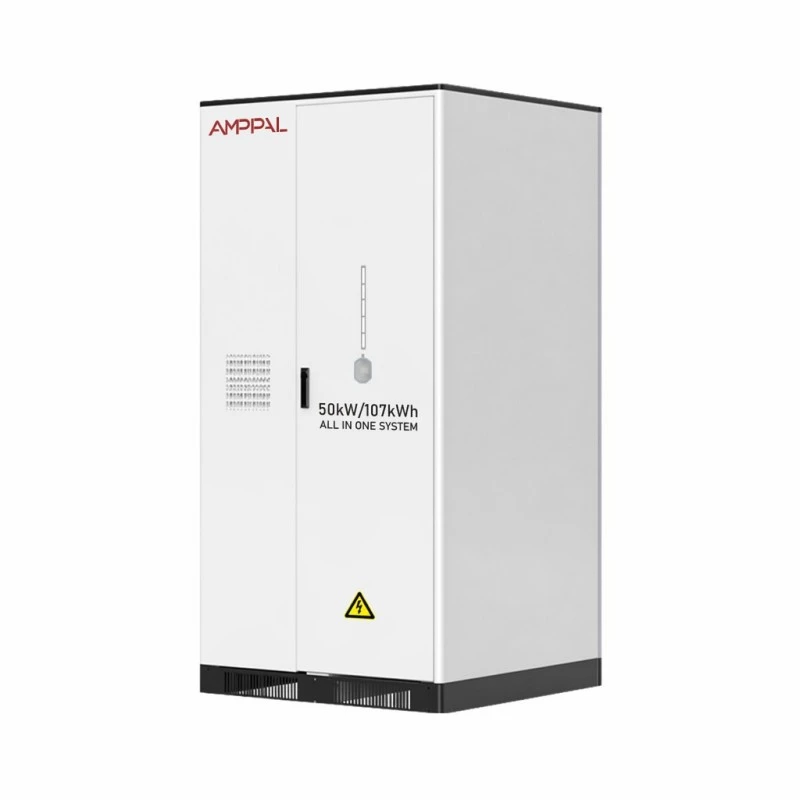

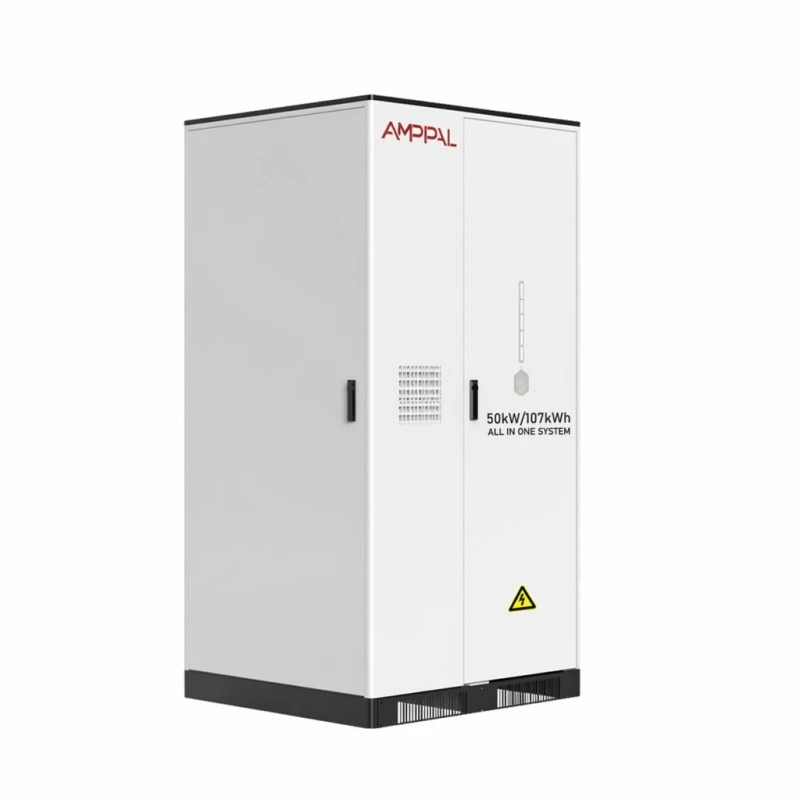

50 kW:n kaappi on fyysisesti erilainen — 1100*1205*2200 mm ja 1200 kg verrattuna 1000*1106*1640 mm:iin ja 850 kg pienempiin kahteen — joten tarkista ovien leveydet, lattiakuormaus ja nosturien pääsy ennen sitoutumista.

Jos sivustollasi ei ole ruudukon tuontiongelmia eikä käyttöajan hajoamista, tämä kaappi on todennäköisesti väärä kulutus. Se maksaa takaisin omakulutuksella ja tariffien siirrolla; ilman niitä akku on pysäköity omaisuus. Kerromme sen sinulle ennen kuin otamme tilauksesi.

Tarjousten vertailu toimittajien kesken

Kysy, onko ilmoitettu hyötysuhde järjestelmätasoinen vai vain invertteri. Meillä on maksimi 97 %, mitattuna kaapin rajalta, mukaan lukien lisäkuormat.

Kysy, kattaako palosuojaus sekä pakkaustason että kaapin tason – tarjous kaapin aerosolilla jättää pakkaukset vain suojaamattomiksi.

Kysy mikä on MPPT-tulon katto; "20 kW:n hybridi", joka hyväksyy vain 15 kW aurinkosähköä, pakottaa sinut ostamaan myöhemmin toisen invertterin.

Kysy EMS:stä: voiko paikallinen ohjain toimia ilman pilveä? Meillä on, millä on merkitystä markkinoilla, joilla yhteydet ovat hauraita.

Kaupalliset ehdot: 25-35 työpäivää vakiomalleille, viiden vuoden takuu koko kaapistolle, yhden yksikön MOQ arviointitilauksille.

Yksiosaisen kaapin toimitus

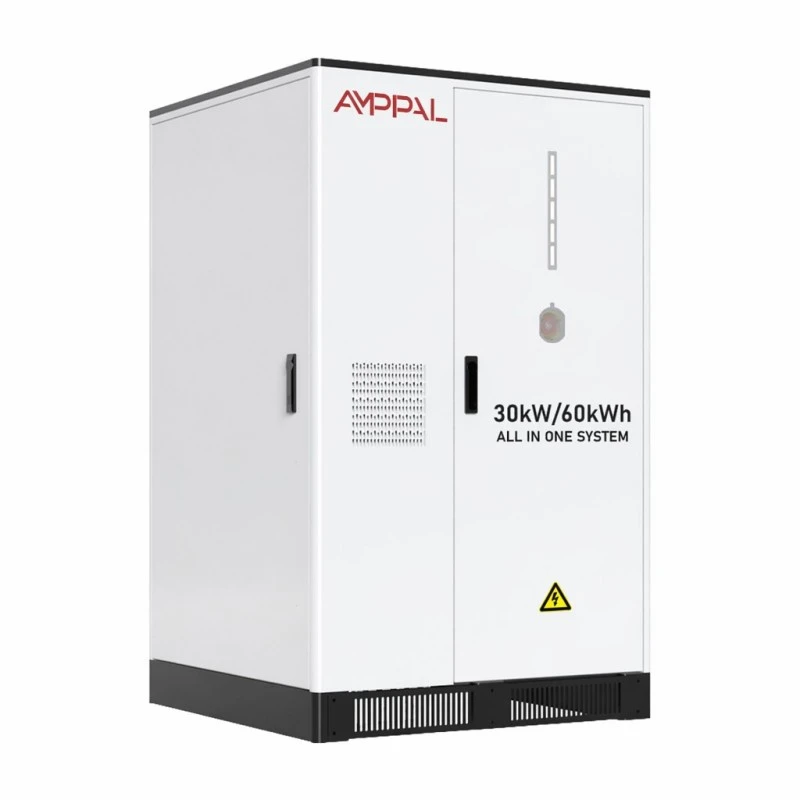

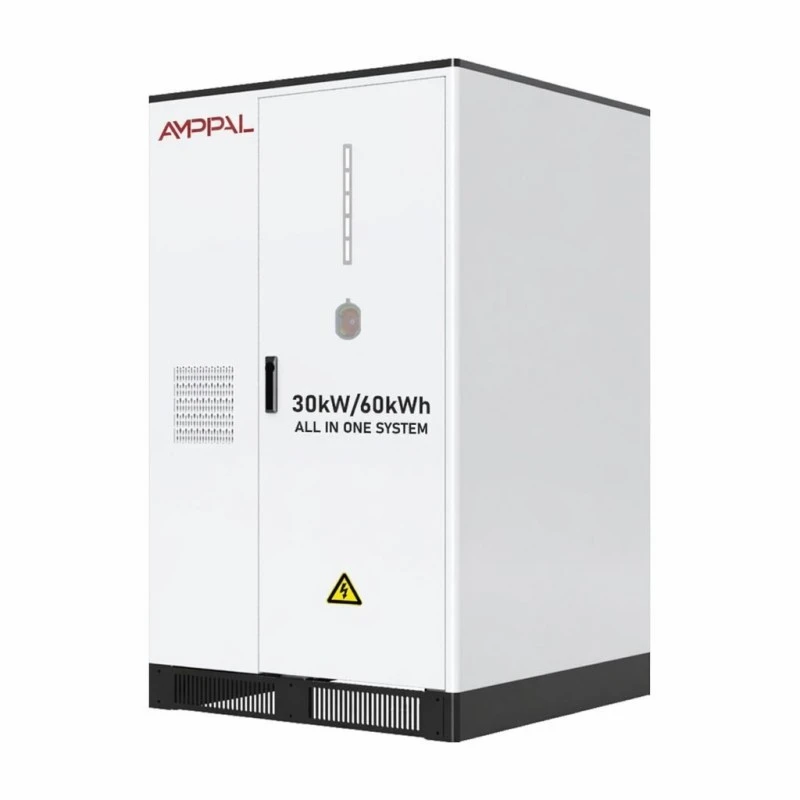

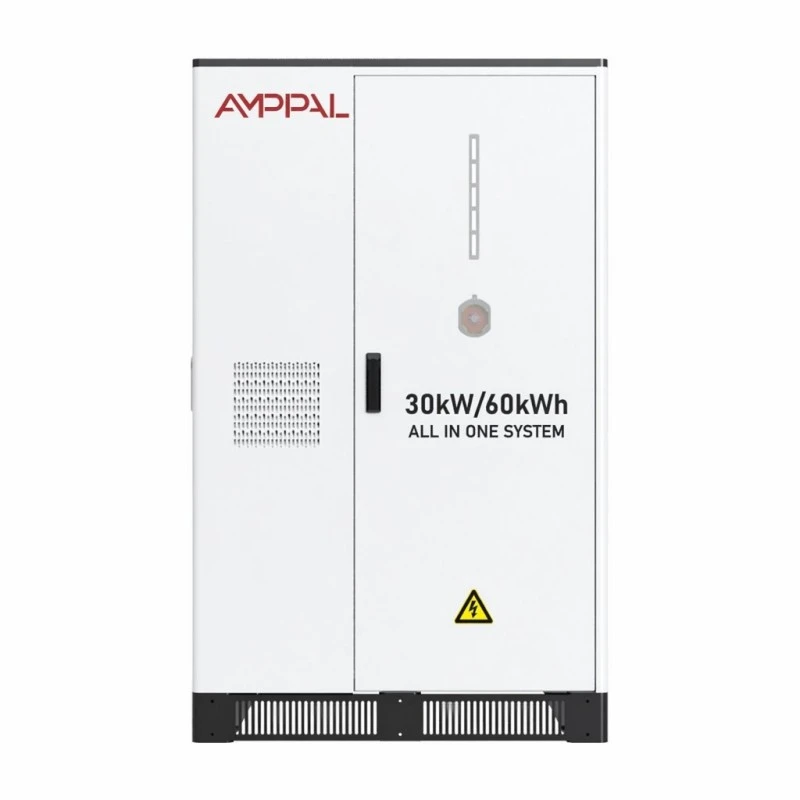

20kW ja 30kW mallit ovat 1000*1106*1640mm ja painavat 850-950kg; 50 kW malli on 1100*1205*2200mm 1200kg:lla. Jokainen toimitetaan vahvistetulla teräslavalla trukkitaskuilla, valmiina takalaitanosturiin määränpäähän.

Yksi yksikkö vie noin kolmanneksen 20 jalan kontista; kaksi istuu mukavasti jäykistyksen kanssa. Koska akku on asennettu, lähetys on luokiteltu UN3480 vaaralliseksi tavaraksi – laadimme UN38.3 raportin ja käyttöturvallisuustiedotteen, ja vaarallisten aineiden varaamiseen satamaan kannattaa varata noin yksi viikko ylimääräistä.

Ehdot ovat FOB Ningbo tai Shanghai vakiona, CIF saatavilla pyynnöstä. Yhden yksikön lentorahdin paino ja akkuluokka tekevät siitä epätaloudellisen; meri- tai maarahti on käytännöllinen reitti.

Takuu, huononeminen ja pakkausten vaihto

Viiden vuoden takuu koko kotelolle – pakkauksille, invertterivaiheelle, lämpöpuhaltimille ja paikalliselle säätimelle – ei vain akulle.

Kapasiteetin on taattu säilyttävän vähintään 80 % nimellisenergiasta viiden ensimmäisen vuoden aikana normaalissa 0,5 C:n kierrossa; tämän ylittävä hajoaminen katetaan samoilla ehdoilla.

Paketit ovat vaihdettavia moduuleja: epäonnistunut paketti vaihdetaan tunneissa ilman, että koko kaappi palautetaan, ja BMS tasapainottaa automaattisesti uudelleen käynnistyksen yhteydessä.

Vuosihuolto kattaa suodattimen puhdistuksen, liittimen vääntömomentin tarkistuksen, puhaltimen tarkastuksen ja tehontarkistusajon; etädiagnostiikkamme voi ilmoittaa ensin heikon paketin.

Varapakkaukset ja ohjaustaulut ovat varastossa ja lähetetään 5-7 työpäivän kuluessa; pidennetty takuu kahdeksaan tai kymmeneen vuoteen hinnoitellaan tilaushetkellä.

Asennusvirheet, joita näemme toistuvasti

Väärin: oletetaan, että 380 V:n lähtö syöttää suoraan yksivaiheisia laitteita. Oikealla: kaappi on kolmivaiheinen; jaa kuorma L1/L2/L3 välillä ja pidä neutraali liitettynä paikallisten koodien mukaan.

Väärin: sen asennus puulattialle tai ohuelle tasoitteelle. Oikealla: 850-1200 kg:n paino tarvitsee pistekuormitukseen mitoitetun betonityynyn tai vahvistetun lattian.

Väärin: eri suuntaisten PV-merkkijonojen ajaminen yhteen seurantalaitteeseen odottaen täyttä tulosta. Oikealla: käytä 4-suuntaista MPPT-kokoonpanoa ja määritä kullekin atsimuutille oma seuranta.

Väärin: akun varastointi alle -20°C tai lataus yli +50°C. Oikealla: noudata säilytyslämpötila-ikkunaa -20°C - +60°C ja 0-95 % RH käyttökosteutta.

Väärin: kaapelin pohjaläpiviennin hautaaminen veteen tai roskiin. Oikealla: pidä sokkeli vapaana — AC-pohjan sisääntulo (3L+N+PE) olettaa, että tiivistysholkkialue on käytettävissä.

Mitä asentajat ja omistajat raportoivat

Vaatepaja Dhakassa, Bangladeshissa, laittoi 30 kW:n mallin 40 kW:n katon taakse vuoden 2025 alussa. Omistaja ilmoitti dieselgeneraattoritunnit putoavan päivittäisestä muutamaan kuukaudessa, ja asentaja totesi, että integroitu MPPT säästi heille viikon käyttöönotosta verrattuna erillisiin laitteisiin – vaikka he toivoivatkin, että WiFi-antennilla olisi pidempi johto metallikattoonsa.

Sofiassa, Bulgariassa sijaitseva supermarket-operaattori käyttää 20 kW:n yksikköä yö- ja päivätariffieroja vastaan. Heidän kiinteistöpäällikkönsä vahvisti, että kaappi maksaa noin kolmanneksen kuukausittaisesta sähkön deltastaan, ja lisäsi valituksen: tuuletin kuuluu viereisessä varastossa, joten se siirrettiin lastauslaiturille.

Perussa Limassa sijaitseva kaivosvarasto osti 50 kW:n mallin varmuuskopioksi toistuvien verkkoleikkausten jälkeen. Heidän sähköinsinöörinsä ylisti verkkoon/off-verkon siirtonopeutta, mutta pyysi kovempaa paikallista hälytystä – pelkkä paneelin LED oli helppo unohtaa yövuoron aikana.

Usein kysytyt kysymykset

K: Voiko se ladata puhtaasti aurinkoenergiasta ilman verkkoa?

V: Kyllä, off-grid-tilassa; MPPT reitittää PV:n akkuun ja kuormaan, ja verkko on vain varmuuskopiointia varten.

K: Kuinka paljon kattoa 20 kW mallille?

V: Noin 4kWp 20m2 hyvää kattoa kohden, joten 26kW PV-tuloa on noin 130m2 paneeleita.

K: Mitä tapahtuu verkkokatkon aikana?

V: Kaappi siirtyy automaattisesti off-grid-tilaan; EMS:ssä asettamasi SOC-varaus määrittää, kuinka kauan rakennus on käytössä.

K: Kuinka kauan pakkaukset kestävät?

V: Yli 6 000 sykliä 0,5 °C:ssa ja 25 °C:ssa 80 %:n retentioon - noin 20 vuotta yhdellä syklillä työpäivää kohti, vähemmän, jos jaksotetaan kovemmin.

K: Onko invertteri vaihdettavissa erikseen?

V: Kyllä, invertterivaihe ja -paketit ovat itsenäisiä moduuleja, joita voidaan huoltaa palauttamatta kaappia tehtaalle.

K: Mikä on edestakaisen matkan tehokkuus?

V: Maksimi 97 % kaappitasolla ja 90 % purkaussyvyys – 10 % DOD-reservi pidentää myös syklin käyttöikää.

K: Tarvitsemmeko akkuhuonetta?

V: IP54 ja sisäinen palonsammutus mahdollistavat asennuksen tehdashuoneeseen tai katettuun ulkokäyttöön betonialustalle.

K: Mikä on läpimenoaika?

V: 25-35 työpäivää vakiomalleissa 20/30/50 kW; mukautetut jännitteet lisäävät aikaa.
