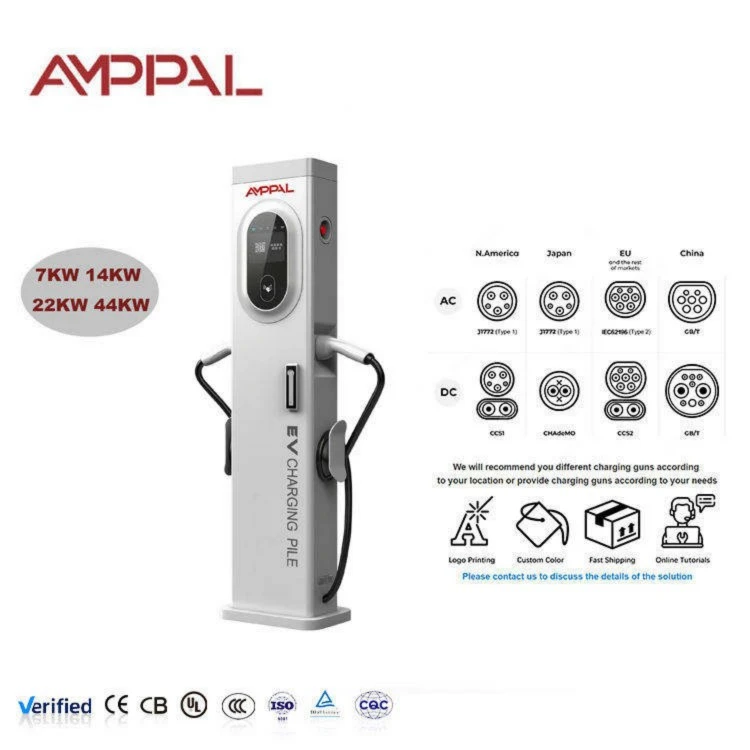

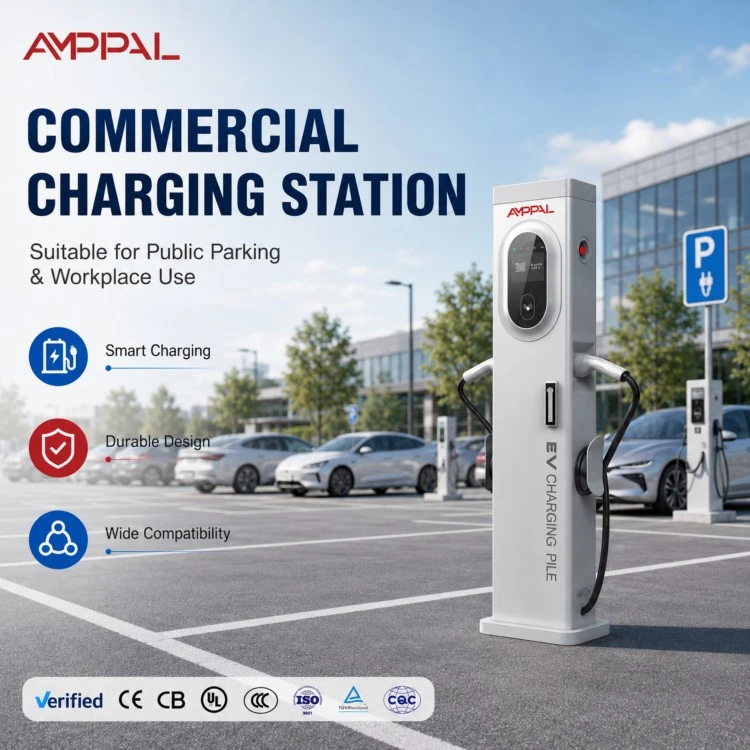

22 kW Slim Tower AC EV-laturi asuin- ja liiketiloihin

Miksi avoin protokolla on tärkeämpää kuin kW-luku

Kysy kolme vuotta suljetussa laskutusjärjestelmässä käyttäneeltä operaattorilta, niin kipu alkaa muuttopäivänä. Laitteisto toimi; ohjelmisto kieltäytyi lähtemästä. Avoin OCPP 1.6J on olemassa juuri tämän keskustelun estämiseksi.

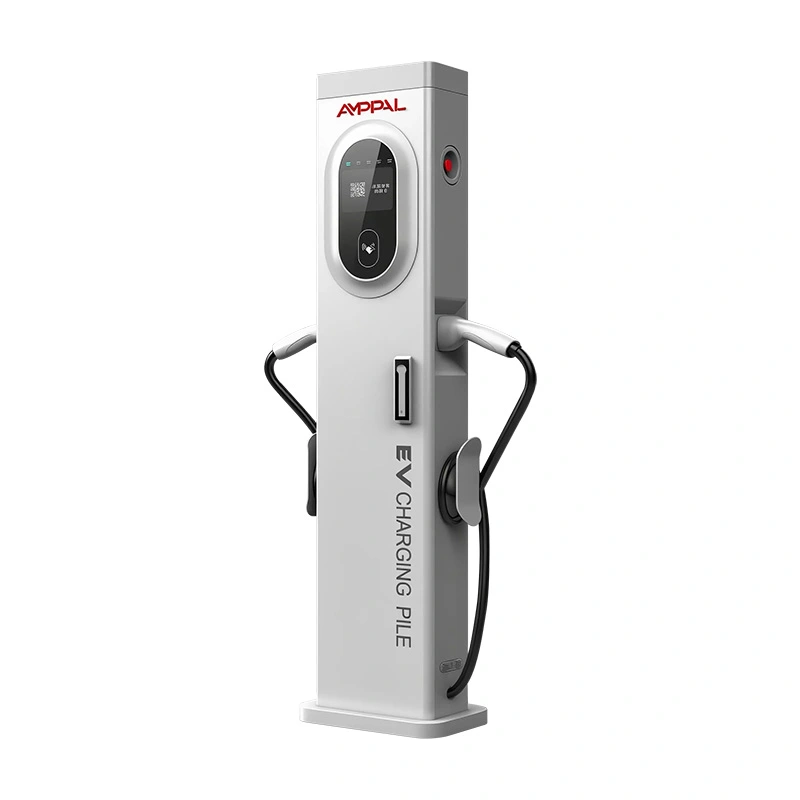

AMPPAL 22 kW Slim Tower AC EV-laturi asuin- ja liiketiloihin (AF-AC-022-Y-A-0-4-JA-P) tuottaa 22 kW kahden tyypin 2 pistoolin (16A+16A) kautta 300 x 150 x 1400 mm:n pylväästä, jossa on 5 tuuman kosketusnäyttö. Sen todellinen erottaja on laiteohjelmistossa: jokainen tapahtuma, istunto ja tilatapahtuma puhuu OCPP 1.6J:n standardia.

Tämä tarkoittaa, että torni ei ole naimisissa pilvemme, sovelluksemme tai minkään jälleenmyyjän portaalin kanssa. Osoitat sen valitsemaasi alustaan ​​tänään ja uudelleen kolmen vuoden kuluttua, kun parempi ilmestyy.

Suljetut järjestelmät tuntuvat aluksi helpoilta: sovellus on hiottu, asennus on QR-koodi. Lasku saapuu myöhemmin poistumismaksuina, takaisin ostettuina laitteistoina tai palvelimella, jota et hallitse.

Kuusi syytä vaatia OCPP 1.6J:tä

Ei toimittajan lukitusta: jos alusta nostaa maksuja tai siirtyy offline-tilaan, laitteisto pysyy sinun ja jatkaa eteenpäin.

Roaming-valmius: yhdistäjät ja kumppaniverkot hyväksyvät saman protokollan, jota taustatoimistosi jo puhuu.

Tariffien valvonta pysyy mukanasi: määrität hinnat liitinkohtaisesti alustan kautta, et tehdassidonnaisen sovelluksen kautta.

Etätoiminnot: käynnistys/pysäytys, varaukset ja laiteohjelmistopäivitykset käyttävät samaa OCPP-kanavaa kuin mittaustiedot.

Tarkastettavat tietueet: jokainen kWh ja tapahtumatunnus kirjataan standardimuodossa, jonka kirjanpitäjät ja valvojat voivat lukea.

Tulevaisuusturvallisuus: kun aurinko- tai älykäs lataus saapuu myöhemmin, useimmat OCPP-pohjaiset energianhallintajärjestelmät voivat lukea tämän tornin reaaliaikaisia ​​tietoja.

Avoin tarjouskilpailu: jos yrityksesi joutuu kilpailuttamaan laskutuspalvelun uudelleen, avoimen protokollan verkko on helpompi luovuttaa, arvostaa ja auditoida.

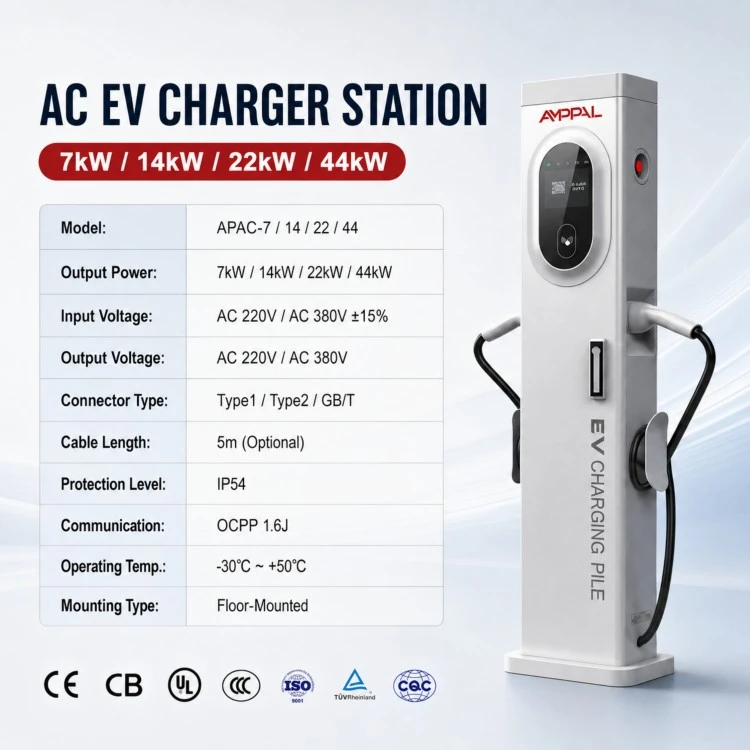

Tekniset tiedot

Skenaariot, joissa alustan vapaus kannattaa

CPO:t, jotka tarjoavat back office -tarjouksen kahden tai kolmen vuoden välein ja tarvitsevat latureita, jotka selviävät vaihdosta.

Laivastot, jotka muodostavat yhteyden emoyhtiön olemassa olevaan OCPP-palvelimeen toisen järjestelmän sijaan.

Hotellit ja ostoskeskukset, jotka haluavat vaeltaa useiden sovellusten kanssa, eivät ole sidottu yhden operaattorin sovellukseen.

Kiinteistökehittäjät, jotka asentavat nyt ja myyvät latausoikeudet myöhemmin; ostaja perii avoimen laitteiston.

Valtion katumaksukilpailut, jotka edellyttävät avoimia standardeja eritelmässä.

Operaattorit testaavat uutta aggregaattoria kymmenessä tornissa ennen koko verkon sitomista.

Kuinka asema puhuu mille tahansa alustalle

Torni pitää auki kaksi keskustelukanavaa: Ethernet ensisijaisena linkkinä sekä 4G ja WiFi varavaihtoehtoina. Se soittaa ulos palvelimellesi, joten portin edelleenohjausta tai staattista julkista IP-osoitetta ei tarvita.

Kun auto kytkeytyy, asema lähettää BootNotification-ilmoituksen, jonka jälkeen tila- ja tapahtumapäivitykset istunnon aikana. OCPP 1.6J käsittelee sekä latauspisteiden hallinnan että tapahtumien käsittelyn siististi AC-latauksessa.

Siirtyminen on asetusmuutos, ei laitteistomuutos: avaa asemavalikko, kirjoita uusi palvelimen URL-osoite ja tunnistetiedot, käynnistä uudelleen. Insinöörimme voivat ohjata IT-henkilösi kytkimen läpi alle tunnissa, yleensä etänä.

Tiedon arvoinen: torni pitää paikallisen mittauksen ja istuntolokin riippumatta siitä, mille palvelimelle se puhuu. Vaikka alusta katoaisi yössä, lataushistoria on silti tallennettu laitteeseen vientiä varten.

Todistukset, jotka tukevat pöytäkirjan väitettä

CE Low Voltage- ja EMC-direktiivien mukaisesti, tarkistettu uudelleen jokaisessa tuotantoerässä.

OCPP 1.6J -yhteensopivuus testataan vertailupalvelimella laboratoriossamme ennen kuin yksiköt lähtevät linjalta.

100 % hi-pot-dielektrisyystestaus ja maan jatkuvuuden tarkistukset loppuasemalla.

IEC 60068 -lämpökierto -30°C - +70°C ja 96 tunnin suolasuihku näyteyksiköissä.

48 tunnin täyden kuorman sisäänpalaminen, kun viestintälinkkiä valvotaan katkeamisten ja uudelleenkytkentäkäyttäytymisen varalta.

RoHS/REACH-yhteensopivat komponentit ISO 9001:2015 laatujärjestelmän mukaisesti; tehtaalla on myös muiden tuotelinjojen CCC-, TÜV-, UL- ja CB-sertifikaatit.

Konventtisalin sisällä: kahdeksan tuotantovaihetta

Pilarin kuoren CNC-laserleikkaus, 0,1 mm toleranssi.

1400mm tornirungon puristusjarrutaitto ja saumahitsaus.

Pohjalevyn ja kaapeliholkkikiinnikkeiden FANUC robottihitsaus.

Kolmivaiheinen pintojen puhdistus ja viimeistely ennen asennusta.

DIN-kiskokokoonpano: kontaktorit, RCD ja mittausmoduuli, kiristetty spesifikaatioiden mukaan.

Elektroniikkapaikka: kosketusnäyttö, viestintäkortti ja virtakortti asennettu.

Laiteohjelmiston vilkkuminen ja OCPP-yhteensopivuus toimivat testipalvelintamme vastaan; testiloki tallennetaan sarjanumerokohtaisesti.

Hi-pot, visuaalinen laadunvalvonta ja pakkaus; vakiotilaukset toimitetaan 15-20 työpäivän kuluessa.

Alustavalmiiden aseman valitseminen: Kolme tarkistusta

Tarkista yksi: onko nykyisellä alustallasi todella väliä sinulle? Jos käytät yhtä sivustoa patentoidulla sovelluksella, johon olet tyytyväinen, suljettu laturi on halvempi, ja tämän tornin vapaus on rahaa, jota et käytä.

Tarkista kaksi: mitä protokollaversiota back office puhuu? Tämä asema käyttää OCPP 1.6J:tä, joka kattaa suurimman osan AC-lataustarpeista; Jos etenemissuunnitelmasi vaatii OCPP 2.0 -ominaisuuksia, kuten ISO 15118 plug-and-charge, kerro siitä meille ennen tilaamista, jotta voimme neuvoa oikean mallin suhteen.

Tarkista kolme: kenellä on verkkovierailusuhde? Jos kokoaja reitittää istunnot, pyydä heiltä ensin heidän OCPP-palvelimensa tiedot. useimmat hyväksyvät 1.6J päätepisteet, ja torni voi liittyä heidän verkkoonsa päivässä.

Vielä yksi rehellinen huomautus: avoin protokolla suojaa sinua lukittumiselta, ei huonolta johdotukselta. 22 kW:n torni tarvitsee edelleen kunnollisen 380 VAC:n kolmivaihesyötön, oikean kokoisen katkaisijan ja maadoitetun asennuksen; mikään laiteohjelmisto ei voi korjata löysää neutraalia.

Miksi operaattorit ostavat AMPPAL-tornin avoimiin verkkoihin?

Protokollan rehellisyys: OCPP 1.6J -yhteensopivuus varmistetaan eräkohtaisesti laboratoriossamme, ja jaamme testilokin.

Laitteiston sisätila: kaksi 16A pistoketta yhdellä 380VAC-syötöllä, 5 tuuman näyttö, IP54, -20°C - +50°C toiminta-alue.

Ehdot: MOQ 1 yksikkö vakiomalleissa, toimitusaika 15-20 työpäivää, 2 vuoden takuu.

Maailmanlaajuinen kattavuus: vienti yli 40 maahan, mukana CE-dokumentaatio, varaosat DHL:n/FedExin kautta.

OEM/ODM-syvyys: olemme rakentaneet AC- ja DC-linjoja brändeille Lähi-idässä, Euroopassa ja Kaakkois-Aasiassa vuodesta 2014 lähtien.

Asiakirjojen pakkaus, lastaus ja vienti

Tilaa kontti ja saat saman rehellisen pakkauksen joka kerta: yksi torni per 5-kerroksinen laatikko, vaahtomuovikulmalohkot, ankkurisarja ja tiivisteet sisällä, brutto noin 45 kg per laatikko.

Neljä laatikkoa lavalle, jossa on reunasuojat ja kutistekalvo; 40 jalan kontti kuljettaa noin 60 tornia lavoilla tai jopa 80 lattialla lastattuna, joten rahti yksikköä kohti pysyy ennustettavissa tarjouksesi kannalta.

Lainaamme FOB Ningboa tai Shanghaita (EXW saatavilla) ja toimitamme jokaisen lähetyksen mukana kauppalaskun, pakkausluettelon, konossementin, alkuperätodistuksen ja CE-vaatimustenmukaisuusvakuutuksen.

Sekakontit ovat tervetulleita: tornit jakavat tilan seinään asennettavien AC-yksiköidemme kanssa.

Alustan siirron ympärille rakennettu tuki

2 vuoden takuu valmistusvirheille, laskettuna toimituspäivästä.

24 tunnin tekninen vastaus; insinöörimme ovat liittyneet alustan siirtokutsuihin asiakkaille neljällä aikavyöhykkeellä.

Varaosat DHL:n/FedExin kautta 2 työpäivän sisällä tavallisille tuotteille.

Valokuva- ja sarja-RMA: Vahvistamme vaihdon tai korjauksen ennen kuin palautat mitään.

Ilmainen dokumentaatiopaketti: OCPP-yhteysopas, mallipalvelinkokoonpano ja testipäätepiste IT-tiimillesi.

Laiteohjelmiston julkaisutiedoissa luetellaan, mitkä OCPP-viestit muuttuivat, joten alustatiimi voi testata ennen käyttöönottoa.

Siirtyminen ja käyttö: Väärä vs oikea

Väärin: palvelimen URL-osoitteen muuttaminen istunnon ollessa käynnissä. Oikealle: siirry, kun liitin on käyttämättömänä, ja käynnistä torni uudelleen kytkimen jälkeen.

Väärin: oletetaan, että pelkkä WiFi riittää julkiseen verkkoon. Oikealla: kytke ensisijainen linkki Ethernetiin ja pidä 4G varavaihtoehtona.

Väärin: oletustunnistetietojen jättäminen asemavalikkoon. Oikea: aseta vahva salasana ensimmäisenä päivänä; OCPP-yhteys on vain yhtä turvallinen kuin laitteen tunnistetiedot.

Väärin: testataan yhtä alustaa ja oletetaan, että muut toimivat samalla tavalla. Oikealla: suorita 24 tunnin kokeilu uudella yhden tornin palvelimella ennen laivaston vaihtamista.

Väärin: kellon synkronoinnin huomiotta jättäminen. Oikea: pidä NTP käytössä, koska vääristyneillä aikaleimoilla varustetut tapahtumalokit aiheuttavat myöhemmin laskutuskiistoja.

Väärin: laiteohjelmistopäivityksiä käsitellään valinnaisina. Oikea: ajoita päivitykset käyttämättömiin liittimiin, koska korjaukset kohdistuvat usein täsmälleen reunatapausten kenttäoperaattoreiden raportoimaan.

Operaattorit omin sanoin

Kroatialainen latauspisteoperaattori siirsi 30 tornia laiturilta toiselle yhden viikonlopun aikana. Heidän teknisen johtonsa sanoi, että vaihto oli URL-muutos yksikköä kohti, ja ainoa viive oli heidän oma DNS. He testaavat nyt uutta aggregaattoria viidessä tornissa ennen sopimuksen uusimista.

Malesialainen logistiikkayritys sidoi tornit konsernin olemassa olevaan OCPP-palvelimeen sen sijaan, että se olisi käyttänyt toista taustatoimistoa. Heidän IT-päällikön valitus: 5 tuuman näyttö näyttää vain englannin kielellä, joten kuljettajat tarvitsevat toisinaan mobiilisovellusta malaijinkielisten ohjeiden saamiseksi.

Turkkilainen operaattori, joka on osa vuodesta 2022 toimittamaamme kumppanuutta, käyttää torneja katulataukseen Istanbulissa. 4G-varaus pelasti heidät kahdesti paikallisten kuitujen katkaisujen aikana; istunnot laskuttivat oikein, koska asema asetti tietueet jonoon ja latasi ne linkin palattua.

Mikä toistuu näissä raporteissa: kukaan ei budjetoi protokollamuutosta, ja tornit, jotka selviävät siitä hiljaa, ovat niitä, joihin kenenkään ei tarvinnut koskea.

Kysymyksiä, joita operaattorit kysyvät alustan vapaudesta

K: Toimiiko torni minkä tahansa OCPP 1.6J -alustan kanssa?

V: Mikä tahansa alusta, joka toteuttaa 1,6J AC -latausprofiilin; pidämme lyhyen listan testatuista palvelimista ja lisäämme omasi pyynnöstä.

K: Voinko käyttää kahta tornia yhdessä palvelinyhteydessä?

V: Kyllä, jokainen torni rekisteröityy omaksi latauspisteekseen, jolla on oma identiteetti.

K: Mitä tapahtuu, jos alusta siirtyy offline-tilaan kesken latauksen?

V: Istunto jatkuu ja tietue asetetaan jonoon paikallisesti, minkä jälkeen se ladataan, kun linkki palaa.

K: Onko 22 kW:n torni edelleen ohut 150 mm:n pylväs?

V: Kyllä, sama 300 x 150 x 1400 mm runko kuin 14 kW:n ja 44 kW:n tornimme.

K: Maksatko laiteohjelmiston päivityksistä?

V: Ei, laiteohjelmisto on ilmainen takuuaikana ja toimitetaan OCPP-kanavan kautta tai paikallisena tiedostona.

K: Voinko leimata tornin omalla nimelläni?

V: Kyllä, logo, käynnistysnäyttö ja pakkaus on mukautettu OEM-sopimuksen mukaisesti.

K: Kuinka nopeasti yksi auto latautuu tässä tornissa?

V: Jokainen pistorasia tuottaa jopa 16 A vaihetta kohti, noin 11 kW 380 V kolmivaiheisella jännitteellä; 22 kW:n nimikilpi on kahden aseen kokonaismäärä.

K: Mitä varaosia minun pitäisi varastoida?

V: Kosketusnäyttö, kommunikaatiokortti ja kaapeliläpivientisarja kattavat useimmat kenttäkorjaukset; suosittelemme yhtä sarjaa 20 tornia kohden.
