OEM-seinään asennettavat tasavirtalaturit räätälöityihin sähköajoneuvojen latausratkaisuihin

Kun sähköajoneuvojen käyttöönotto kiihtyy asuin-, liike- ja kalustosektorilla, luotettavan ja tilaa säästävän latausinfrastruktuurin kysyntä kasvaa edelleen. Seinään asennettavat tasavirtalaturit ovat nousseet suosituksi ratkaisuksi paikkoihin, joissa lattiatila on rajallinen, mutta silti tarvitaan suurta lataustehoa. AMPPAL, tunnettu sähköajoneuvojen latausteknologian tuotemerkki, suunnittelee seinään asennettavia DC-pikalatureita, joissa yhdistyvät kestävä suorituskyky ja ohut, tilaa säästävä profiili. Nämä yksiköt välittävät tasavirran suoraan ajoneuvon akkuun ohittaen sisäisen laturin ja lyhentäen latausaikoja merkittävästi vaihtovirtavaihtoehtoihin verrattuna. Asennettuna yksityiseen autotalliin, työpaikan parkkipaikalle tai kaupalliseen varastoon, AMPPAL-seinään asennettavat tasavirtalaturit tarjoavat ammattitason latauskokemuksen ilman perinteisten lattialla seisovien asemien jalanjälkeä.

AMPPALon käyttänyt vuosia jalostaakseen tasavirtalatauslaitteistoaan vastaamaan päivittäisen käytön tiukkoja vaatimuksia. Seinään asennettava sarja on suunniteltu helposti integroitavaksi olemassa olevaan sähköinfrastruktuuriin säilyttäen samalla korkeat tehokkuus- ja turvallisuusstandardit. Jokainen yksikkö testataan laajasti, jotta varmistetaan tasainen suorituskyky erilaisissa ympäristöolosuhteissa. Brändi keskittyy käytännön innovaatioihin, kuten modulaarisiin tehoportteihin, älykkääseen lämmönhallintaan ja saumattomaan liitettävyyteen, mikä tekee näistä latureista sopivia sekä yhden ajoneuvon että usean ajoneuvon asennuksiin.

Tuotevalikoima ja ydinparametrit

AMPPAL-seinälle asennettava tasavirtalaturi sisältää neljä ensisijaista tehotasoa: 20 kW, 30 kW, 40 kW ja 60 kW. Jokaisella mallilla on yhteinen arkkitehtoninen alusta, jonka avulla käyttäjät voivat skaalata latauskapasiteettia muuttamatta fyysistä jalanjälkeä. Seuraavassa luettelossa esitetään sarjalle yhteiset sähköiset ydinparametrit:

Nimellisteho:20 kW, 30 kW, 40 kW tai 60 kW mallista riippuen
Tulojännite:400 VAC ±15%, kolmivaiheinen, 50/60 Hz
Lähtöjännitealue:150 VDC - 1000 VDC, sopii sekä 400V että 800V akkualustoille
Suurin lähtövirta:Jopa 200 A 60 kW mallissa; alemmat mallit skaalautuvat suhteellisesti
Tehokerroin:≥0,99 täydellä kuormalla
Tehokkuus:≥95 % nimellisteholla
Valmiustilan virrankulutus: Less than 10 W
DC-lähdön tarkkuus:±1 % jännitteelle ja virralle
Aaltoilujännite:Alle 1 % huipusta huippuun

Nämä parametrit varmistavat, että jokainen AMPPAL-seinään asennettava tasavirtalaturi tuottaa vakaata, puhdasta virtaa ajoneuvon akkuun, minimoiden akunhallintajärjestelmien rasituksen ja pidentäen akun yleistä käyttöikää. Laaja lähtöjännitealue tekee sarjasta yhteensopivan monenlaisten sähköajoneuvojen kanssa kompakteista kaupunkiautoista raskaisiin sähköpakettiautoihin.

Tekniset tiedot yhdellä silmäyksellä

Alla olevassa taulukossa on yksityiskohtainen vertailu neljästä AMPPAL-seinään asennettavasta tasavirtalaturimallista. Nämä tiedot ovat tärkeitä asentajille ja kalustopäälliköille, joiden on sovitettava laturin kapasiteetti paikan päällä olevaan sähkönsyöttöön ja ajoneuvovaatimuksiin.

Parametri	WDC-20	WDC-30	WDC-40	WDC-60
Nimellisteho	20 kW	30 kW	40 kW	60 kW
Tulojännite	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %
Suurin tulovirta	32 A	48 A	63 A	100 A
Lähtöjännitealue	150-1000 VDC	150-1000 VDC	150-1000 VDC	150-1000 VDC
Suurin lähtövirta	67 A	100 A	133 A	200 A
Liittimen tyyppi	CCS2 / CHAdeMO / GB/T valinnainen	CCS2 / CHAdeMO / GB/T valinnainen	CCS2 / CHAdeMO / GB/T valinnainen	CCS2 / CHAdeMO / GB/T valinnainen
Kaapelin pituus	3,5 m tai 5 m	3,5 m tai 5 m	3,5 m tai 5 m	3,5 m tai 5 m
Mitat (K x L x S)	650 x 400 x 220 mm	650 x 400 x 220 mm	700 x 450 x 250 mm	750 x 500 x 280 mm
Paino	35 kg	38 kg	45 kg	55 kg
Jäähdytysmenetelmä	Pakotettu ilma	Pakotettu ilma	Pakkoilma + älykäs tuuletin	Pakkoilma + älykäs tuuletin
Suojausluokitus	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Käyttölämpötila	-30°C - +55°C	-30°C - +55°C	-30°C - +55°C	-30°C - +55°C
Viestintä	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Sertifikaatit	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Kaikissa AMPPAL-seinälle asennettavissa tasavirtalatureissa on kestävä alumiiniseoskotelo, jossa on korroosionestopinnoite. Sisäiset tehomoduulit ovat vaihdettavissa 40 kW:n ja 60 kW:n malleissa, mikä vähentää seisokkeja huollon aikana. Kompaktit mitat mahdollistavat asennuksen jopa 400 mm kapeisiin tiloihin, joten ne ovat ihanteellisia maanalaisiin parkkihalliin ja ahtaisiin huoltotiloihin.

Asennusvaatimukset ja paikkasuunnittelu

Oikea asennus on erittäin tärkeää turvallisen ja tehokkaan toiminnan kannalta. AMPPAL tarjoaa yksityiskohtaiset asennusohjeet jokaiselle seinään asennettavalle tasavirtalaturille. Ennen asennusta seuraavat ehdot on tarkistettava:

Sähkönsyöttö:Erillinen kolmivaiheinen piiri, jossa on sopiva katkaisija, joka vastaa laturin tulovirtaa. Jännitteen vaihtelut eivät saa ylittää ±15 % nimellisjännitteestä 400 VAC.
Seinän lujuus:Asennusseinän on kestettävä vähintään neljä kertaa laturin paino. Betoni- tai tiiliseiniä suositellaan. Onttoihin lohkoseiniin tarvitaan teräsasennuslevy.
Asennuskorkeus:Laturin näyttö ja liitinkotelo tulee sijoittaa 1,2–1,5 metrin päähän valmiista lattiasta, jotta käyttäjä pääsee käsiksi siihen.
Tilaus:Säilytä vähintään 300 mm välys joka puolella ilmanvaihtoa ja kaapelien hallintaa varten. Etuosan tulee sallia täysi kaapelin taivutussäde ilman rasitusta.
Maadoitus:Laturin maadoitusliittimeen on kytkettävä erillinen matalaimpedanssinen maadoitusjohdin. Maadoitusvastuksen tulee olla alle 4 ohmia.
Verkkoyhteys:Älykkäitä latausominaisuuksia varten asennuspaikassa suositellaan langallista Ethernet-porttia tai luotettavaa 4G-signaalia.

AMPPAL-seinälle asennettavat tasavirtalaturit toimitetaan asennusmallin, seinäankkureiden ja pika-aloitusoppaan kanssa. Liitinrimaan pääsee käsiksi edestä tiiviin kannen poistamisen jälkeen, ja kaikki liitännät on merkitty selkeästi johdotuksen yksinkertaistamiseksi. Pätevän sähköasentajan tulee suorittaa asennus paikallisten sähkömääräysten ja AMPPAL-asennusohjeen mukaisesti.

Turvallisuus- ja suojaominaisuudet

Turvallisuus on DC-pikalatauksen osa, josta ei voi neuvotella. AMPPAL integroi useita suojakerroksia jokaiseen seinään asennettavaan tasavirtalaturiin suojaamaan sekä käyttäjiä että ajoneuvoja. Seuraavat suojamekanismit ovat aktiivisia kaikkien latausistuntojen aikana:

Ylivirtasuojaus:Reaaliaikainen virranvalvonta nopeasti toimivalla piirikatkolla estää oikosulkujen tai ylikuormituksen aiheuttamat vauriot.
Yli- ja alijännitesuoja:Tulo- ja lähtöjännitettä valvotaan jatkuvasti. Laturi katkeaa välittömästi, jos turvarajat ylittyvät.
Maadoitusvian tunnistus:Vikavirran valvonta havaitsee AC- ja DC-vuotovirrat. Järjestelmä laukaisee sammutuksen, kun vuototaso on yli 6 mA DC tai 30 mA AC.
Ylikuumenemissuoja:Useat lämpötila-anturit tehomoduuleissa ja pääohjauskortissa laukaisevat alennuksen tai sammutuksen lämpövaurioiden estämiseksi.
Salamansuojaus:Ylijännitesuojalaitteet, joiden teho on 40 kA (8/20 µs), suojaavat salamaniskujen tai verkon kytkennän aiheuttamilta ohimeneviltä jännitepiikkeiltä.
Hätäpysäytys:Selkeästi merkitty hätäpysäytyspainike mahdollistaa välittömän manuaalisen sammutuksen. Painike täyttää ISO 13850 -standardit.
Liittimen lukko:Latausliitin lukittuu paikoilleen aktiivisen istunnon aikana. Se vapautuu vasta, kun latausprosessi on päättynyt asianmukaisesti tai ajoneuvo avaa portin.
Eristyksen valvonta:Jatkuvat eristysvastuksen tarkistukset tasavirtalähdön ja maan välillä takaavat turvallisen toiminnan myös märissä tai kosteissa ympäristöissä.

Nämä turvaominaisuudet testataan äärimmäisissä olosuhteissa AMPPALin omassa laboratoriossa. Laturit on suunniteltu vikaantumisturvallisiksi, mikä tarkoittaa, että havaitut poikkeamat johtavat kontrolloituun virrankatkaisuun hallitsemattoman tapahtuman sijaan. Tämä suojaustaso lisää luottamusta valvomattomaan lataukseen julkisissa ja puolijulkisissa paikoissa.

Älykäs yhteys ja verkkointegraatio

Nykyaikainen sähköajoneuvojen latausinfrastruktuuri vaatii muutakin kuin vain virransyöttöä. AMPPAL-seinään asennettavat tasavirtalaturit on varustettu edistyneillä liitäntävaihtoehdoilla, jotka mahdollistavat etähallinnan, käytön seurannan ja integroinnin energianhallintajärjestelmiin. Jokainen yksikkö tukee Open Charge Point Protocol (OCPP) 1.6J -protokollaa, mikä mahdollistaa yhteensopivuuden useiden taustaohjelmistoalustojen kanssa.

Tärkeimmät yhteysominaisuudet sisältävät:

OCPP 1.6J -yhteensopivuus:Standardoitu tiedonsiirto etäkäynnistystä/pysäytystoimintoa varten, laiteohjelmistopäivityksiä, diagnostiikkaa ja tapahtumatietojen kirjaamista varten.
Ethernet ja Wi-Fi:Paikalliset verkkoyhteydet tarjoavat alhaisen latenssin ohjauksen liikerakennuksissa ja varikoissa.
4G LTE -moduuli:Sisäänrakennettu matkapuhelinyhteys varmistaa, että laturi pysyy verkossa myös ilman lähiverkkoa. SIM-korttipaikkaan pääsee käsiksi etupaneelista.
Kuormanhallinta:Dynaamisen kuormituksen tasapainotuksen avulla useat saman sähköpalvelun laturit voivat jakaa käytettävissä olevan kapasiteetin älykkäästi. Tämä estää katkaisijoiden laukeamisen ja pienentää huipputarvemaksuja.
RFID-todennus:Integroitu RFID-lukija tukee ISO 14443 A/B-kortteja, mikä mahdollistaa käyttäjän tunnistamisen ja laskutuksen jaetuissa pysäköintiympäristöissä.
Älypuhelinsovellusten integrointi:AMPPALtarjoaa loppukäyttäjille omistetun sovelluksen istuntojen aloittamiseen, latauksen edistymisen seuraamiseen ja istuntohistorian tarkastelemiseen.
Energian mittaus:Lisävarusteena on saatavilla MID-sertifioituja energiamittareita, jotka mahdollistavat laskutustason mittauksen julkiseen tai työpaikan lataukseen.

Laivastooperaattorit arvostavat AMPPAL-pilviportaalin kautta saatavilla olevia yksityiskohtaisia raportointiominaisuuksia. Reaaliaikainen tila, energiankulutus ajoneuvoa kohti ja vikailmoitukset näkyvät kaikki yhdessä kojelaudassa. Avoin API mahdollistaa räätälöidyn integroinnin kolmannen osapuolen kalustonhallintaohjelmistoon, mikä tekee näistä seinään asennetuista tasavirtalatureista joustavan komponentin missä tahansa latausekosysteemissä.

Sovellusskenaariot AMPPAL seinään asennetuille tasavirtalatureille

AMPPAL-seinälle asennettavien tasavirtalaturien monipuolisuus tekee niistä sopivia monenlaisiin käyttötarkoituksiin. Niiden kompakti muoto ja suuri latausnopeus korjaavat ahtaiden paikkojen kipupisteet ja tarjoavat nopean energian täydennyksen.

Tyypillisiä asennusympäristöjä ovat:

Asuinkompleksit:Asuntojen ja asuntojen parkkihallit voivat tarjota DC-pikalatauksen parkkipaikoista tinkimättä. 20 kW ja 30 kW mallit sopivat ihanteellisesti yön yli tapahtuvaan lataukseen ja päivälataukseen.
Työpaikan parkkipaikat:Työnantajat voivat tarjota nopean latauksen työntekijöille, joiden on lisättävä huomattavasti kantamaa kahdeksan tunnin työpäivän aikana. 40 kW:n malli tasapainottaa latausnopeuden kohtuullisten sähköinfrastruktuurikustannusten kanssa.

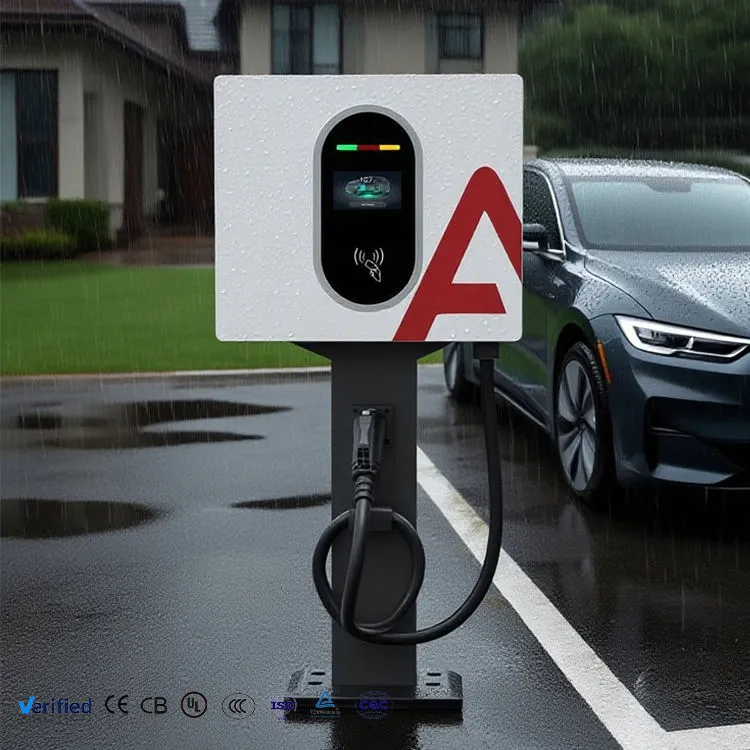

Laivaston varastot:Pakettiautot, taksit ja kyytiajoneuvot hyötyvät 60 kW:n laturin kyvystä lisätä 100 km kantamaa alle 30 minuutissa useimmissa ajoneuvoissa. Seinäkiinnitys pitää varaston lattian vapaana ajoneuvon liikkumista varten.
Vähittäiskauppa ja vieraanvaraisuus:Hotellit, ostoskeskukset ja ravintolat voivat houkutella sähköautoa ajavia asiakkaita tarjoamalla pikalatauksen pysäköintitiloissaan. Ohut muotoilu integroituu hyvin rakennuksen estetiikkaan.
Julkiset pysäköintihallit:Kunnalliset ja yksityiset pysäköintioperaattorit voivat asentaa useita seinään asennettuja yksiköitä seinien ja pylväiden varrelle, mikä maksimoi latauspisteiden määrän neliömetriä kohti.

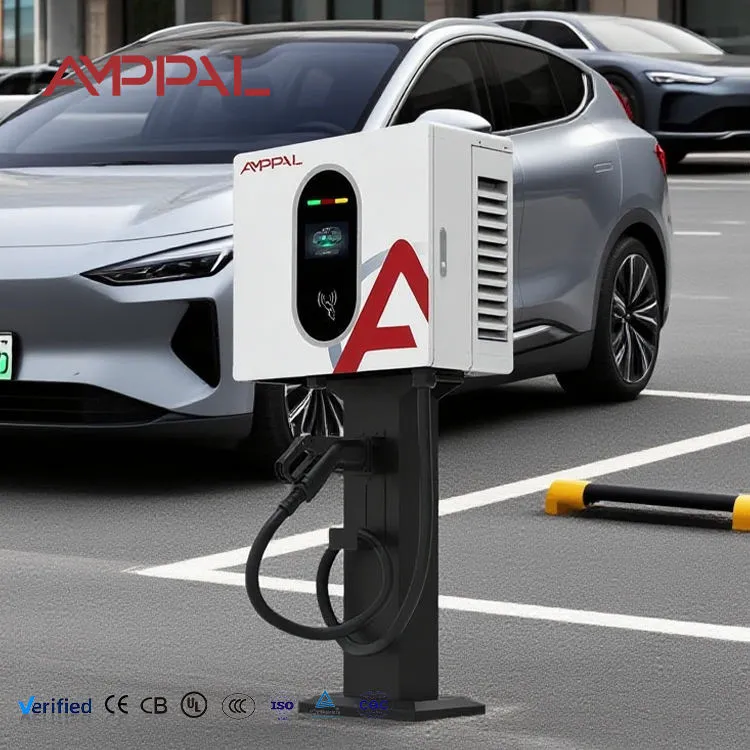

Autoliikkeet ja huoltokeskukset:Teknikot voivat ladata ajoneuvoja nopeasti toimitusta edeltävien tarkastusten ja huoltotilaisuuksien aikana ilman erillistä latauspaikkaa.

AMPPALin seinään asennettavat tasavirtalaturit soveltuvat myös olemassa olevien pysäköintirakenteiden jälkiasennukseen. Koska lattialouhintaa tai jalustalle ei tarvita, asennus voidaan suorittaa muutamassa tunnissa päivien sijaan. The chargers operate quietly, with noise levels below 60 dB at one meter, making them acceptable for noise-sensitive residential and office environments.

Usein kysytyt kysymykset

K: Mikä on seinään asennettavan AMPPAL-DC-laturin tyypillinen asennuskorkeus ja seinäkuormitusvaatimus?

V: Laturin näytön ja liitinkotelon suositeltu asennuskorkeus on 1,2–1,5 m valmiista lattiasta. Tämä valikoima takaa mukavan pääsyn eripituisille käyttäjille. Seinärakenteen tulee kestää vähintään neljä kertaa laturin paino, mikä tarkoittaa vähintään 140 kg:n kantavuutta 35 kg WDC-20 mallille ja 220 kg:aa 55 kg WDC-60 mallille. Betoni- tai massiivitiiliseinät ovat ihanteellisia. Onttoja lohko- tai kipsilevyasennuksia varten on käytettävä teräksistä taustalevyä kuorman jakamiseksi useiden nastojen kesken. AMPPAL tarjoaa asennusmallin ja suositellut ankkurin tekniset tiedot asennusoppaassa.

K: Voidaanko AMPPAL-seinälle asennettavat tasavirtalaturit asentaa ulos?

V: Kyllä. Kaikki AMPPAL-seinään asennettavat tasavirtalaturit ovat IP54- tai IP55-suojausluokituksia, mikä tarkoittaa, että ne on suojattu pölyltä ja vesisuihkuilta mistä tahansa suunnasta. Kotelot on valmistettu korroosionkestävästä alumiiniseoksesta ja ne on testattu toimiviksi lämpötiloissa -30°C - +55°C. Ulkoasennuksissa suositellaan pientä suojakatosta tai kattoylitystä suojaamaan laturia suoralta auringonvalolta ja rankalta sateelta, vaikka laite kestää suoran altistuksen. Liitinkotelo on suunniteltu estämään veden kerääntyminen, ja kaikki ulkoiset tiivisteet ovat UV-stabiloituja hajoamisen estämiseksi. Jos laturi asennetaan rannikolle, jossa on runsaasti suolaa, AMPPAL tarjoaa valinnaisen merikäyttöisen pinnoitteen lisäkorroosiosuojaan.

K: Mitkä latausliittimet ovat yhteensopivia seinään asennettavien AMPPAL-DC-laturien kanssa?

V: Seinään asennettavat AMPPAL-tasalaturit tukevat kolmea yleisintä DC-pikalatausliitäntästandardia: CCS2 (Combined Charging System Type 2), CHAdeMO ja GB/T. Jokainen laturi voidaan konfiguroida yhdellä tai kahdella liittimellä mallista ja alueellisista vaatimuksista riippuen. CCS2-liitin on vakiona Euroopan ja Pohjois-Amerikan markkinoilla, kun taas CHAdeMO on laajalti käytössä japanilaisissa ja joissakin vanhemmissa sähköautomalleissa. GB/T vaaditaan Kiinan markkinoille. 20 kW:n ja 30 kW:n malleissa on tyypillisesti yksi liitin, kun taas 40 kW ja 60 kW mallit voidaan tilata kahdella liittimellä kahden ajoneuvon samanaikaista lataamista varten, jolloin teho jaetaan dynaamisesti niiden välillä. AMPPAL käyttää nestejäähdytteisiä kaapeleita 60 kW:n kaksoisliitinversiossa turvallisen käyttölämpötilan ylläpitämiseksi pitkien suurvirtaistuntojen aikana.

K: Kuinka dynaaminen kuormituksen tasaus toimii seinään asennetuissa AMPPAL-DC-latureissa?

V: Dynaaminen kuormituksen tasapainotus on sisäänrakennettu ominaisuus, jonka avulla useat saman sähköpalvelun AMPPAL-laturit voivat jakaa käytettävissä olevan kapasiteetin ylittämättä sivuston enimmäistarverajaa. Pääyksikkö tai ulkoinen energiamittari valvoo rakennuksen tai latausryhmän kokonaisvirrankulutusta. Kun kokonaiskuorma lähestyy määritettyä rajaa, laturit vähentävät automaattisesti lähtötehoaan pitääkseen järjestelmän turvallisissa rajoissa. Jos toimipaikalla on esimerkiksi 100 A palvelu ja kaksi 60 kW laturia, kuormituksen tasausjärjestelmä saattaa rajoittaa kunkin laturin tehoon 30 kW, kun molemmat ovat aktiivisia, mutta sallia yhden laturin käyttää koko 60 kW, kun toinen on käyttämättömänä. Tämä älykäs kohdistaminen estää katkaisijoiden laukeamisen, vähentää energiahuippuja ja mahdollistaa useampien laturien asentamisen olemassa olevaan infrastruktuuriin ilman kalliita sähköpäivityksiä. Kuormituksen tasapainotusparametrit ovat konfiguroitavissa AMPPAL-pilviportaalin kautta tai paikallisesti laturin ylläpitorajapinnan kautta.

K: Mitä tietoliikenneprotokollia tuetaan kalustonhallinnan integrointiin?

V: AMPPAL-seinään asennettavat tasavirtalaturit tukevat OCPP 1.6J -standardia, joka on alan standardi sähköautolaturien ja keskushallintajärjestelmien väliselle avoimelle tiedonsiirrolle. Tämä mahdollistaa saumattoman integroinnin kolmansien osapuolien kalustonhallintaalustojen kanssa, kuten logistiikkayritysten, kyytipalveluiden ja kunnallisten kuljetusyritysten käyttämien alustojen kanssa. Lisäksi laturit tukevat Modbus TCP:tä paikalliseen kiinteistönhallintajärjestelmän integrointiin ja MQTT:tä kevyttä IoT-tietojen suoratoistoa varten. AMPPAL-pilvialusta tarjoaa RESTful API:n, joka mahdollistaa räätälöidyn ohjelmistokehityksen kalustokohtaisiin tarpeisiin, kuten kuljettajien tunnistamiseen, ajoneuvon ja laturin kohdistamiseen ja energiankulutuksen raportointiin kustannuspaikkakohtaisesti. Kaikki viestintäkanavat on suojattu TLS-salauksella, ja laturin laiteohjelmisto voidaan päivittää etänä minkä tahansa tuetun verkkoliitännän kautta. OCPP-yhteensopivuus varmistaa, että AMPPAL-yksikköä voidaan ohjata yleisellä lataushallintajärjestelmällä ilman omaa lukitusta.

K: Kuinka usein seinään asennettavat AMPPAL-DC-laturit vaativat huoltoa?

V: AMPPAL-seinälle asennettavat tasavirtalaturit on suunniteltu minimaaliseen rutiinihuoltoon. Täysin suljettu kotelo ja kosketuksettomat sisäiset komponentit vähentävät säännöllisen puhdistuksen tai osien vaihdon tarvetta. Suositellut huoltovälit ovat seuraavat: 6 kuukauden välein suorita kotelon, liittimen ja kaapelin silmämääräinen tarkastus kulumisen tai fyysisten vaurioiden varalta; 12 kuukauden välein tarkista kaikki sähköliitännät ja vääntömomenttiarvot huoltokäsikirjan mukaisesti; 24 kuukauden välein vaihda ilmansuodatin malleissa, joissa on pakotettu ilmajäähdytys (suodatin on käyttäjän vaihdettavissa ja vaihto kestää alle viisi minuuttia). 40 kW:n ja 60 kW:n mallien sisäiset tehomoduulit ovat kuumavaihtokelpoisia, joten jos jokin moduuli epäonnistuu, se voidaan vaihtaa katkaisematta koko laturia. AMPPAL tarjoaa 3 vuoden vakiotakuun kaikille seinään asennetuille tasavirtalatureille, ja valinnaiset pidennetyt takuupaketit jopa 7 vuoteen. Pilvialusta tarjoaa myös ennakoivia huoltohälytyksiä, jotka perustuvat sisäisiin anturitietoihin, jolloin käyttäjät voivat puuttua mahdollisiin ongelmiin ennen kuin ne aiheuttavat seisokkeja.
