130 kW:n teollinen akkuenergian varastointijärjestelmä tehtaan energianhallintaan

Mihin tämä järjestelmä on tarkoitettu

Useimmissa kaupallisissa sähkölaskuissa on kaksi erillistä maksua: kuluttamasi energia ja laskutuskauden korkeimman puolen tunnin nostoaikasi mukainen kysyntämaksu. One bad afternoon in July can set the demand charge for the whole month. That is the problem this 130kW Industrial Battery Energy Storage System for Factory Energy Management is built to solve.

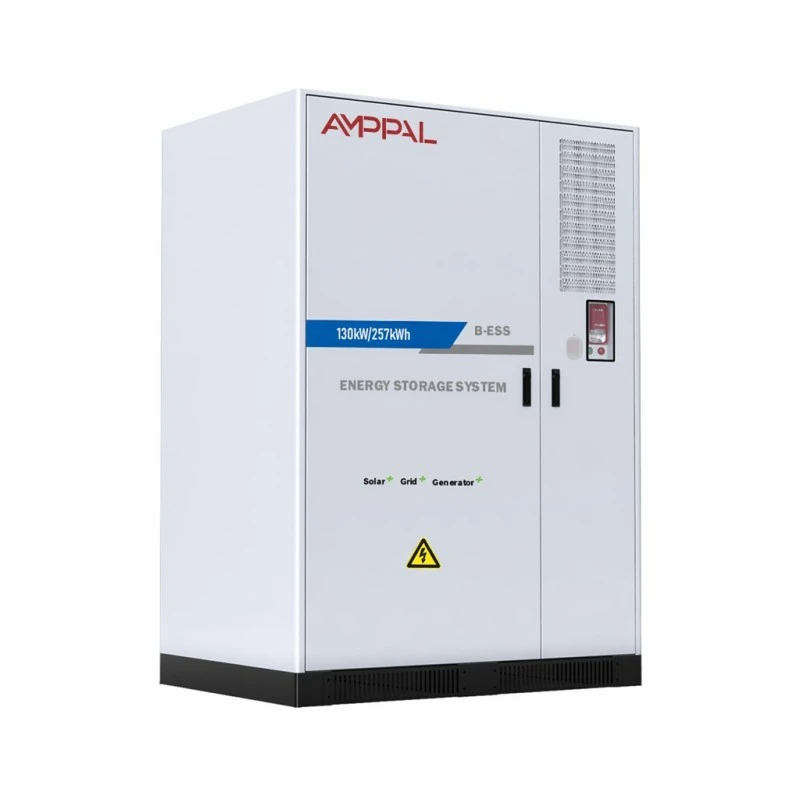

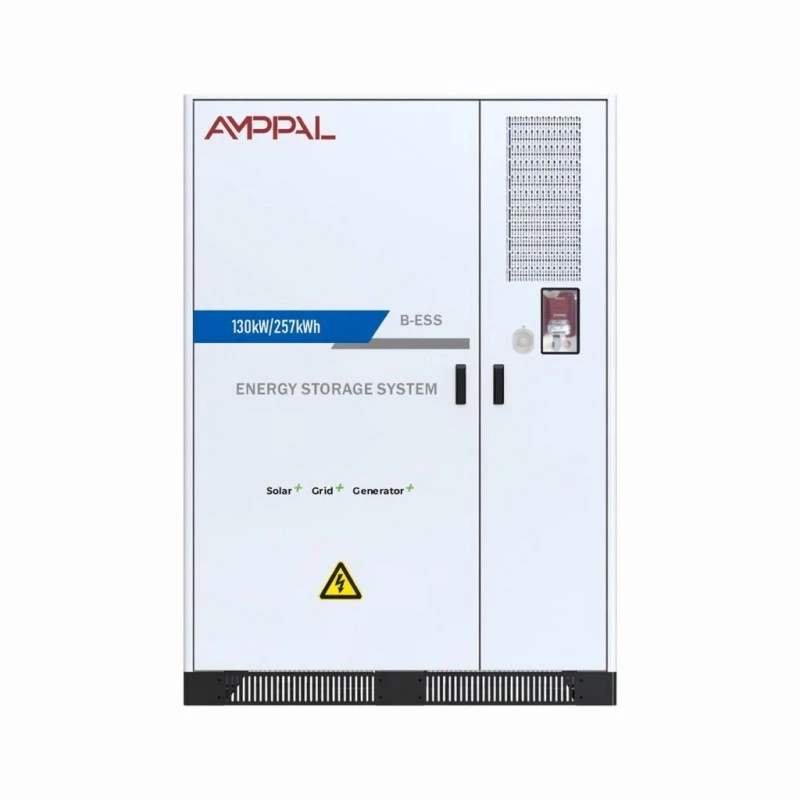

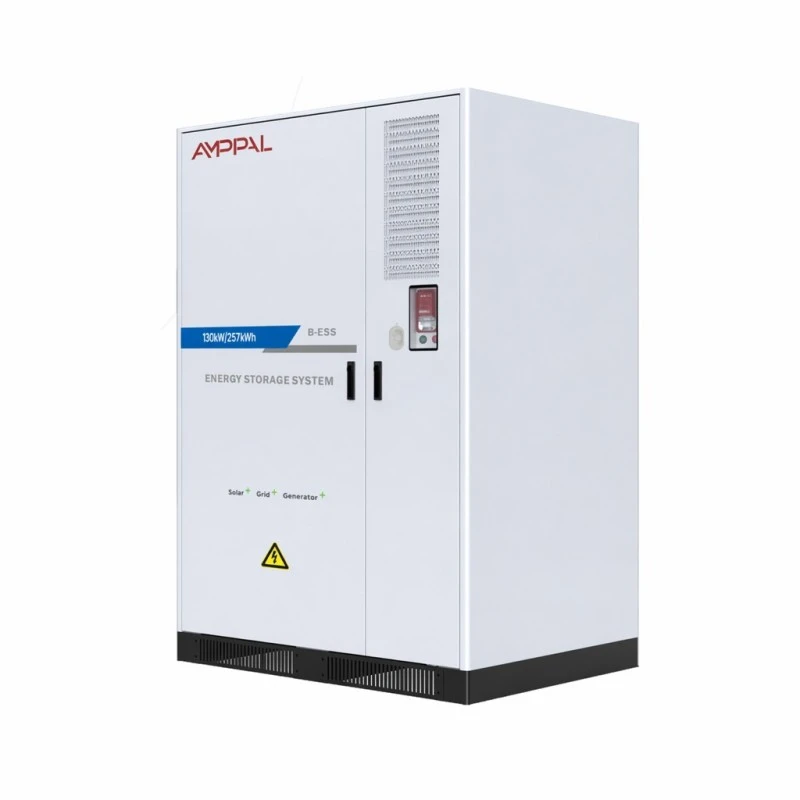

AF 130kW/257kWh -kaappi latautuu, kun tariffit ovat alhaiset tai aurinkopaneelisi tuottaa ylijäämää, ja purkautuu sitten rakennukseen, kun kuormitus lähestyy kysyntäkattoa. 0,5 C:ssa se voi tuottaa 130 kW noin kahden tunnin ajan – tarpeeksi kauan kattamaan tyypillisen teollisuuden huippuikkunan.

Se toimii grid- ja off-grid-verkossa, joten sama omaisuus kattaa sinut myös käyttökatkon aikana. Toimipaikoissa, joissa sähkökatkos keskeyttää tuotannon, tämä toinen toiminto usein oikeuttaa oston yksinään.

Erittelyvaihtoehdot, jotka vaikuttavat takaisinmaksuun

LFP 3.2V/314Ah kennot 1P256S-merkkijonossa: suurikokoiset kennot tarkoittavat vähemmän yhteyksiä ja vähemmän yhteyksiä vähemmän vikakohtia kahdeksan vuoden käyttöiän aikana.

>8000 sykliä 0,5 C:ssa ja 25 C:ssa 80 %:n energiansäästöllä: yhdellä syklillä työpäivää kohti, joka on yli 20 vuoden nimellisikä, joten pyöräily on harvoin rajoittava tekijä.

THDi alle 3 % nimellisteholla: rakennuksesi muut laitteet eivät maksa yliaaltojen sakkoa akun isännöimisestä.

Tehokerroin säädettävissä koko alueella -1–1, mikä antaa järjestelmän korjata paikan tehokerrointa sen ollessa käyttämättömänä sen sijaan, että se istuisi kuolleena voimavarana.

Kaksoispalosuojaus – aerosoli ja perfluoriheksanoni – sekä PACK- että kaappitasolla. Vakuutuksenantajat vaativat yhä useammin kaksivaiheista estämistä kaupallisista asennuksista.

Älykäs ilmastointi passiivisen jäähdytyksen sijaan: kennon lämpötila pysyy tasaisena nauhan poikki, mikä itse asiassa määrittää, saavutetaanko 8000 jaksoa.

Tekniset tiedot

Sivustot, joissa numerot toimivat

Tehtaat, joissa moottori käynnistyy raskaasti: lyhyiden huippujen aiheuttamat kysyntämaksut ovat varastoinnin selkein takaisinmaksuperuste.

Liikerakennukset, joissa on korkea iltapäivän LVI-kuorma: lataa yön yli halvalla hinnalla, tyhjennä jäähdytyshuipun läpi.

Sivustot, joiden katolla on aurinkoenergia- ja vientirajoituksia: varastoi ylijäämätuotanto sen sijaan, että supistaisi sitä tai vietäsi alhaisilla syöttömäärillä.

Dieselvarmennustilat: EMS koordinoi aurinkoenergiaa, akkua ja generaattoria, leikkaa generaattorin käyttötunteja ja polttoaineen kulutusta.

Sähköautojen latauspisteet: puskuroi verkkoliitäntä, jotta laturipankki ei pakota kalliita huoltopäivityksiä.

Kuinka Peak Shaving todella toimii

EMS tarkkailee työmaamittaria jatkuvasti. Asetat kysyntäkynnyksen – tyypillisesti hieman alle sovitun kapasiteetin – ja järjestelmä purkautuu aina, kun mitattu kuorma muuten ylittäisi sen. Vastaus on riittävän nopea havaitsemaan moottorin käynnistykset ja vastaavat lyhyet piikit.

Lataus on ajoitettua eikä opportunistista. Ohjain tarkastelee tariffikalenteriasi ja täyttää akun ruuhka-aikoina tai aikaisemmin, jos aurinkosähköjärjestelmä tuottaa enemmän kuin rakennus kuluttaa.

Off-grid-tilassa valinnainen STS siirtää sivuston akkuvirtaan, kun verkko epäonnistuu. Vakiokapasiteetti on 240-500 kW suurempien yksiköiden kanssa, ja siirto on riittävän nopeaa, jotta IT-laitteet ja ohjausjärjestelmät pysyvät päällä sen sijaan, että ne käynnistyvät uudelleen.

Turvallisuustekniikka ja -sertifiointi

Akut ovat CE- ja RoHS-sertifioituja; Koko järjestelmä sisältää UN38.3- ja MSDS-asiakirjat lähetystä ja paikan hyväksyntää varten.

Kaksivaiheinen palonsammutus: aerosoli toimii pakkaustasolla, kun taas perfluoriheksanoni suojaa kaapin tilavuutta ja käsittelee kahta eri vika-asteikkoa.

IP54-kotelointi, jossa sähkölokero on erotettu akkukotelosta, joten lämpötapahtuma toisessa ei leviä toiseen.

Jokainen pakkaus on kapasiteettiluokitus ja sisäinen vastus sovitettu ennen kokoamista. Yhteensopimattomat solut 256-sarjan merkkijonossa ovat klassinen syy ennenaikaiseen kapasiteetin menetykseen.

Eristys- ja dielektrisyystestaus suoritetaan 100 %:lle kootuista järjestelmistä, ja tulokset kirjataan sarjanumeroon.

Toimintakuori on todennettu 0°C - +50°C ja jopa 95 % kosteus ilman kondensaatiota.

Rakenna sarja Yueqingin tehtaallamme

1. Solun sisäänotto — jokaisesta erästä otetaan näytteet kapasiteetin ja sisäisen vastuksen suhteen toimittajan ilmoittamia arvoja vastaan.

2. Solujen luokittelu ja sovitus — solut lajitellaan siten, että jokainen merkkijono rakentuu kapeasta suorituskykykaistasta.

3. PACK-kokoonpano — kiskohitsaus, BMS-johdotus ja pakkaustason eristystestaus.

4. Kaapin valmistus — peltileikkaus, muotoiltu ja hitsaus, sitten esikäsitelty ja jauhemaalattu.

5. Integrointi — pakkaukset, PCS, ilmastointi, palontorjunta ja EMS asennettuna ja johdotettuna kaappiin.

6. Käyttöönottotesti — täysi lataus ja purkaminen 0,5 C:ssa kennotason lämpötilan ja jännitteen kirjaamalla.

7. Grid-simulointi — verkkoon ja verkon ulkopuolella tapahtuva siirto varmistettu ohjelmoitavaa vaihtovirtalähdettä vastaan.

8. Pakkaus — kaappi kiinnitetty vahvistettuun lavaan, iskunilmaisimet asennettu, sitten laatikoissa merirahtia varten.

Onko 130 kW/257 kWh oikea koko?

Mitoitus seuraa kuormitusprofiiliasi, ei rakennusaluettasi. Vedä kahdentoista kuukauden puolen tunnin mittaiset mittaritiedot ja katso huippujesi muotoa: kuinka korkealla perusviivan yläpuolella ja kuinka kauan. 130 kW/257 kWh järjestelmä kattaa huiput 130 kW:iin asti ja kestää noin kaksi tuntia.

Jos huippusi ovat lyhyempiä mutta korkeampia – esimerkiksi 250 kW 20 minuutin ajan – tarvitset enemmän tehoa ja vähemmän energiaa, ja erilainen kokoonpano sopii paremmin. Jos ne toimivat koko päivän, tämä järjestelmä purkautuu aikaisin ja jättää sinut alttiiksi iltapäivällä.

Ole rehellinen myös tariffin suhteen. Jos kysyntähinnat ovat alhaiset tai puuttuvat, parranajo yksin harvoin maksaa takaisin kohtuullisessa ajassa. Siinä tapauksessa liiketoiminnan perusteena on oltava vara-arvo tai aurinkoenergian omakulutus, ja me mieluummin selvitämme sen ennen kuin sitoudut.

Mitä verrata muihin toimittajiin

Pyydä syklin käyttöikää 0,5 °C:ssa, kun pidätyskynnys on ilmoitettu. Sykliluku ilman lämpötilaa, nopeutta ja retentioprosenttia on merkityksetön.

Kysy, mikä palosuojaus sisältyy pakkaustasolla, ei vain kaappitasolla. Monet lainaukset kattavat vain yhden.

Kysy, onko ilmoitettu tehokkuus meno-paluu järjestelmätasolla vai vain DC-puolella. Meillä on 88 % maksimi 0,5 C:ssa mitattuna koko järjestelmästä.

Kysy EMS-integraatiosta olemassa oleviin PV-invertteriin ja generaattoreihin – yhteensopimattoman EMS:n jälkiasentaminen myöhemmin maksaa enemmän kuin itse ohjain.

Kaupalliset ehdot: tuotanto 25-35 työpäivää vakiokokoonpanoille, 5 vuoden takuu, laajennettu suoja tilauksesta.

Toimitus 2800kg kaappi

Kaapin mitat ovat 1550 × 1268,5 × 2185 mm ja paino 2800 kg, joten se toimitetaan yhtenä kokonaisuutena vahvistetulla teräsrunkoisella lavalla, jossa on nostopisteet, joihin pääsee käsiksi trukilla tai nosturilla.

Kaksi kaappia mahtuu 20 jalan astiaan; viidestä kuuteen sopii 40 jalkaa korkeaan kuutioon jäykistyksen mukaan. Akut on luokiteltu UN3480 vaarallisiksi tavaroiksi merirahtia varten – käsittelemme ilmoituksen, UN38.3-testiraportin ja MSDS-toimituksen paperityön kanssa.

Ehdot ovat FOB Ningbo tai Shanghai, CIF saatavilla. Lentorahti ei ole käytännöllistä tällä painolla ja luokittelulla. Varaa lisäaikaa vaarallisten aineiden varaamiseen, mikä tyypillisesti lisää viikon matka-aikatauluun verrattuna yleisrahtiin.

Takuu ja pitkäaikainen palvelu

Viiden vuoden takuu kattaa akut, PCS:n, EMS:n, lämmönhallinnan ja palonsammutusjärjestelmän kokonaisena.

Etävalvonta CAN:n, Ethernetin tai RS485:n kautta, valinnaisella 4G:llä. Voimme lukea solutason dataa ja tunnistaa heikon moduulin ennen kuin se vaikuttaa järjestelmän kapasiteettiin.

Vuosittaista huoltokäyntiä suositellaan: ilmansuodattimen vaihto, palonsammutustarkastus, liittimen vääntömomentin tarkistus ja kapasiteetin tarkastus.

Vaihtopakkaukset ovat varastossa ja lähetetään 5-7 työpäivän kuluessa; Yksi epäonnistunut pakkaus voidaan vaihtaa ilman, että koko kaappi otetaan offline-tilaan.

Laajennettu takuu kahdeksaan tai kymmeneen vuoteen on saatavilla tilaushetkellä hinnoiteltuna odotetun pyöräilyprofiilisi mukaan.

Asennus- ja käyttövirheet

Väärin: kaapin sijoittaminen seinää vasten ilman tilaa. Oikealla: noudata käsikirjan tuuletusvälyksiä. Ilmajäähdytteiset järjestelmät hylkäävät lämpöä ympäröivään ilmaan ja tarvitsevat tilaa tehdäkseen sen.

Väärin: kysynnän rajan asettaminen yhden kuukauden laskusta. Oikea: käytä kahdentoista kuukauden aikavälitietoja. Kauden huiput ovat se, mikä houkuttelee toimijat.

Väärin: oletetaan, että akku peittää koko sivuston käyttökatkon aikana. Oikea: kokoa kriittinen kuormituspiirisi tarkoituksella. 130 kW on huomattava, mutta se ei ole rajaton.

Väärin: vuosittaisen suodattimen vaihdon väliin säästääksesi kustannuksia. Oikealla: rajoitettu ilmavirtaus nostaa kennon lämpötilaa, ja kohonnut lämpötila on nopein tapa kapasiteetin menetykseen.

Väärin: asennus paikkaan, jossa on tulvariski. Oikealla: IP54 suojaa pölyltä ja roiskeilta, ei seisovalta vedeltä. Nosta sokkelia, jos paikalla on ollut tulvia.

Mitä operaattorit raportoivat

A textile plant in Bursa, Turkey commissioned one of these systems in early 2025 to manage demand charges from loom motor starts. Heidän sähköinsinöörinsä raportoi, että kysyntähuippu laski noin 90 kW ensimmäisen täyden laskutuskuukauden aikana, ja totesi, että EMS:n virittäminen kesti muutaman viikon ennen kuin kynnys asetettiin oikein niiden kuormituskuviolle.

Eräs nairobilainen kylmävarastooperaattori osti järjestelmän ensisijaisesti varmuuskopiointia varten, ei ruuhka-ajoa varten. Heidän palautteensa oli käytännöllistä: verkkokatkokset, jotka aiemmin merkitsivät generaattorin käynnistämistä muutamassa minuutissa, ohittavat nyt huomaamatta, vaikka he pyysivätkin meitä säätämään matalan SOC:n hälytyskynnystä ylöspäin pitkän katkon jälkeen.

Kazakstanissa sijaitseva kaupallinen vuokranantaja, joka pyöritti kahta kaappia toimistokompleksin poikki, kommentoi ilmastoinnin melua – joka kuului viereisellä pysäköintialueella, mitä he eivät olleet odottaneet. Toimitimme suositellun akustisen näytön asettelun yksikön muuttamisen sijaan.

Usein kysytyt kysymykset

K: Kuinka kauan se voi toimittaa 130 kW?

V: Noin kaksi tuntia täydestä latauksesta 0,5 C:ssa, jolloin 257 kWh käytettävissä ilmoitetulla purkaussyvyydellä.

K: Toimiiko se ilman verkkoa?

V: Kyllä, off-grid-tilassa valinnaisen STS:n kanssa. Vakiosiirtokapasiteetti on 240-500 kW; suurempi on muokattavissa.

K: Mikä on todellinen edestakaisen matkan tehokkuus?

V: Enintään 88 % 0,5 C:ssa järjestelmätasolla mitattuna, mukaan lukien muunnos- ja apukuormat.

K: Voiko se ladata suoraan aurinkoenergiasta?

V: Kyllä, EMS:n kautta, joka koordinoi aurinkoenergiaa, akkua, verkkoa ja generaattoria.

K: Kuinka kauan paristot kestävät?

V: Yli 8 000 sykliä 0,5 °C:ssa ja 25 °C:ssa vähintään 80 %:n retentiolla. Korkeampi ympäristön lämpötila lyhentää tätä.

K: Mitä sertifikaatteja sillä on?

V: CE ja RoHS pakkaustasolla, UN38.3 ja MSDS koko laitteelle.

K: Mitä huoltoa se tarvitsee?

V: Vuosittainen suodattimen vaihto, palonsammutustarkastus, vääntömomentin tarkistus ja kapasiteettitesti. Noin puoli päivää kaappia kohden.

K: Mikä on läpimenoaika?

V: 25-35 työpäivää vakiokokoonpanoissa; mukautettu EMS-integrointi tai ei-standardi jännitteet vievät kauemmin.
