Laajamittainen akkuenergian varastointiin liittyy perinteisesti laajaa paikan päällä tehtävää kokoonpanotyötä, joka tuo mukanaan aikatauluriskejä, johdotusvirheitä ja pidennettyjä käyttöönottoaikatauluja projektiryhmille.Utility Scale Containerized akkuenergian varastointijärjestelmätoimittaa esitestattuja, tehdasintegroituja megawattiluokan tallennusyksiköitä, jotka ovat valmiita paikan päällä sijoitettaviksi ja liitettäviksi. Tässä artikkelissa tarkastellaan sen kaksikapasiteettisia muunnelmia, sisäänrakennettua turvallisuusarkkitehtuuria, valmistustyönkulkuja, todellista projektipalautetta ja keskeisiä näkökohtia, joita kehittäjille ja EPC-tiimeille tulee arvioida konttimuotoisia energiavarastoresursseja.
Tällä sivulla – Napsauta linkkejä siirtyäksesi osioon

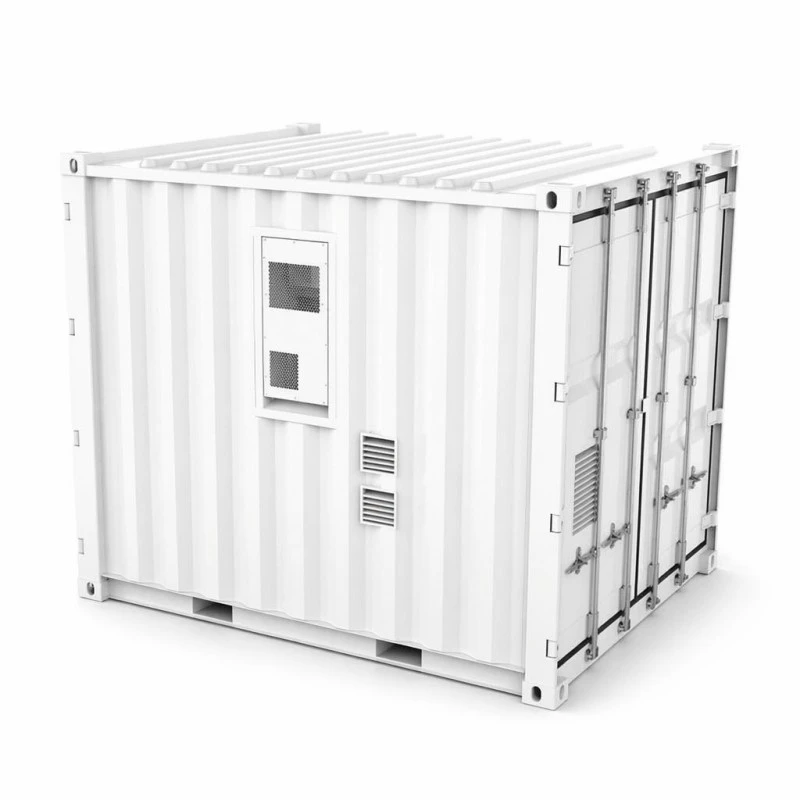

1. Mitä tulee kuorma-autoon konttipohjaisissa varastointiprojekteissa
Perinteiset megawattitunnin varastointiprojektit suorittavat useimmat kokoonpanotoiminnot paikan päällä. Akut toimitetaan lavoille, telinerakenteet pystytetään paikallisesti, suuria määriä kenttäkaapeleita reititetään ja yhdistetään, ja suuri osa käyttöönottoaikataulusta kuluu kenttäasennuksen aikana ilmenneiden johdotusvirheiden ratkaisemiseen.Utility Scale Containerized akkuenergian varastointijärjestelmäkääntää tämän tyypillisen projektin järjestyksen.
Täydellinen akkupaketti, ilmajäähdytteinen lämpökiertolaitteisto, kaksoispalonsammutuskokoonpano ja täydellinen valvontakaapelointi on täysin integroitu Yueqingin tehtaisiin. Jokaiselle osajärjestelmälle suoritetaan yhdistetty järjestelmätason testaus ennen toimitusta 3048*2438*2591 millimetrin kotelon sisällä. Kun kontti on toimitettu projektin tiloihin, työmaatyöntekijät asettavat kontin valmisteltujen betonialustojen päälle, ohjaavat DC-pohjakaapelointia kohti työpaikan PCS- ja EMS-laitteistoa ja jatkavat sitten käyttöönottotoimia. Kun kokoaminen ja järjestelmän validointi siirretään tehtaan työnkulkuihin, nämä kriittiset tehtävät eivät enää vie projektin kriittisen polun aikajanaa, mikä edustaa keskeistä arvoehdotusta konttityyppisen ratkaisun valinnassa erillisten telinepohjaisten tallennusjärjestelmien sijaan.
2. Kahden kapasiteettivaihtoehdon yleiskatsaus ja keskeiset tekniset parametrit
Sama fyysinen kontin jalanjälki tukee kahta erillistä energiakapasiteettikokoonpanoa, 1060 kWh ja 1215 kWh. Projektin maa- ja vesirakentaminen, betonialustojen tekniset tiedot ja nosturin nostosuunnitelmat pysyvät ennallaan riippumatta siitä, mikä versio valitaan, mikä yksinkertaistaa rakennustyömaan valmistelutyötä. Merkkijonoarkkitehtuuri eroaa jokaisessa kokoonpanossa: 48 akkua toteuttaa 4P264S-topologian 1060 kWh:lle (nimellinen 844,8 VDC) ja 55 akkua toteuttaa 5P242S-topologian, joka tuottaa 1215 kWh (nimellinen 774,4 VDC). Molemmat versiot pitävät ulostulon laajalti hyväksytyssä 680–950 VDC:n käyttöikkunassa, joka on yhteensopiva useimpien valtavirran suurten PCS-laitteistoalustojen kanssa.
Vakiolataus- ja purkausvirta on 200 A molemmissa versioissa, jotka toimivat 0,5 C:n nopeudella, mikä yhdenmukaistaa DC-puolen lähdön tyypillisten projektiväyläarkkitehtuurivaatimusten kanssa. Järjestelmätason maksimitehokkuus on 88 prosenttia mitattuna yhden täyden lataus- ja purkujakson aikana, mukaan lukien lisävirrankulutus pelkän akun mittareiden sijaan. Käyttöiän suorituskyky ylittää 8 000 sykliä 0,5 C:n ja 25 celsiusasteen ympäristöolosuhteissa säilyttäen samalla vähintään 80 prosentin energiakapasiteetin, ja käyttöympäristön lämpötila-alueet ovat välillä 0 °C - +50 °C, mikä vastaa kontin sisäisen ilmastointilaitteen lämmönhallintaa.
| Luokka | Parametri | 1060 kWh malli | 1215 kWh malli |
|---|---|---|---|
| DC-puoli | Nimelliskapasiteetti | 1060 kWh | 1215 kWh |
| Solutyyppi | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Akkujärjestelmän merkkijono | 4P264S | 5P242S | |
| PACK-spesifikaatio | 70.4V314Ah | 70.4V314Ah | |
| EI. PACK:ista | 48 kpl | 55 kpl | |
| Nimellisjännite | 844,8 VDC | 774,4 VDC | |
| Jännitealue | 680-950VDC | 680-950VDC | |
| Normaali lataus/purkausvirta | 200A | 200A | |
| Järjestelmän parametrit | Järjestelmän tehokkuus | MAX.hyötysuhde 88% @0,5C / 1 lataus 1 purkaminen | MAX.hyötysuhde 88% @0,5C / 1 lataus 1 purkaminen |
| Järjestelmän käyttöikä | >8000 kertaa (0,5C@25°C) Energianpidätysaste ≥ 80 % | >8000 kertaa (0,5C@25°C) Energianpidätysaste ≥ 80 % | |
| Johdotusmenetelmä | DC alasisääntulo | DC alasisääntulo | |
| Lataus- ja purkunopeus | 0,5 CP | 0,5 CP | |
| Lämmönhallintamenetelmä | Älykäs ilmajäähdytteinen ilmastointilaite | Älykäs ilmajäähdytteinen ilmastointilaite | |
| Viestintäprotokolla | CAN/Eth/RS485 (4G valinnainen) | CAN/Eth/RS485 (4G valinnainen) | |
| Palontorjuntajärjestelmä | Aerosoli ja perfluoriheksanoni | Aerosoli ja perfluoriheksanoni | |
| IP-luokitus | IP54 | IP54 | |
| Tuotteen koko | 3048*2438*2591mm | 3048*2438*2591mm | |
| Tuotteen paino | 9500kg | 10500kg | |
| Ympäristövaatimukset | Käyttölämpötila-alue | 0°C - +50°C | 0°C - +50°C |
| Käyttökosteusalue | 0 ~ 95 % RH (ei kondensaatiota) | 0 ~ 95 % RH (ei kondensaatiota) | |
| Toimintakorkeus | 2000m (>2000m vähennys) | 2000m (>2000m vähennys) | |
| Sertifiointi | PAKKAUS: CE ROHS UN38.3 KTT | PAKKAUS: CE ROHS UN38.3 KTT | |
| Takuu | 5 vuotta | 5 vuotta |
3. Kohdekäyttöönottopaikat säilytystilaa varten
Useat todelliset sovellusskenaariot hyötyvät esiintegroidusta megawattimittakaavan akkuvarastosta. Teollisuuspuistot, joissa on 2–4 tunnin iltakuormituspiikkejä, voivat hyödyntää varastoresursseja muuttaakseen kulutustottumuksia käyttöajan tariffikehysten mukaisesti. Dieselgeneraattoreista riippuvaisilla kohteilla 1060 kWh:n versio kestää maltillisen teollisuuden kuormituksen tyypillisten seisokkien ajan ilman monimutkaista polttoaineen syöttölogistiikkaa.
Uusiutuvaa energiaa käyttävät kohteet, mukaan lukien aurinkovoimalat ja tuulivoimalat, käyttävät näitä säiliöitä tehon vakauttamiseksi ja tuotannon ottamiseksi talteen, joka muuten rajoittuisi. Jakeluverkko-operaattorit voivat lykätä kalliita sähköasemien laitteistopäivityksiä ottamalla käyttöön syöttölaitteen ruuhka-ajon rajoitetun käyttöajan. Syrjäiset kaivospaikat ja saaripohjaiset hankkeet ovat toinen keskeinen sopivuus; tarkoitukseen rakennetut paikan päällä olevat akkuhuoneet osoittautuvat usein epäkäytännöllisiksi, joten tehtaalla varmennettu konttitoimitus on luotettavin käyttöönottopolku. Arvioitaessa tallennuslaitteistoja näissä laajamittaisissa käyttötapauksissa,Utility Scale Containerized akkuenergian varastointijärjestelmätarjoaa käyttöönotettavan vaihtoehdon, joka välttää laajan järjestelmän kokoamisen paikan päällä.
4. Työnkulku esivalmistetun tallennusprojektin tuomiseksi verkkoon
Hankkeen toteutus alkaa rakennustöiden valmistelusta. Urakoitsijat rakentavat litteitä betonilevyjä, jotka on suunniteltu kestämään 9500–10500 kilon pistekuormia, asentavat kaapelikaivoja kohti konttipaikkaa ja säilyttävät riittävän vapaan tilan ilmastointilaitteen lämmönpoistotoiminnoille.
Nostotoiminnot perustuvat vakiokonttilaitteistoon, mukaan lukien kulmavalut. Projektitiimit vuokraavat tavallisia levitystangon takilalaitteita, mikä poistaa tilaustyönä valmistettujen nostolaitteiden tarpeen. Yksi nosturin sijoitustoiminto asettaa koko yksikön valmiille alustalle.
Käyttöönotto etenee kolmessa eri vaiheessa asennuksen jälkeen. Teknikot viimeistelevät DC-puolen johdotuksen alaläpivientien kautta, jotka yhdistetään paikan päällä toimitettuun PCS-laitteistoon. Seuraavassa vaiheessa luodaan viestinnän kättelyt kontin sisäisen valvontalaitteiston ja projektitason EMS-alustojen välille. Saatavilla on CAN, Ethernet ja RS485 sekä valinnainen 4G-etäkäyttötoiminto. Lopullisiin hyväksymistoimintoihin kuuluvat suojareleen toiminnan testaus, 0,5 CP:n lataus-purkausjaksojen validointi ja SOC-raportoinnin tarkkuuden todentaminen. Kun siviilivalmistelut on tehty oikein, paikan päällä tapahtuva käyttöönotto kestää yleensä kaksi tai kolme työpäivää kontin sijoittamisen jälkeen.
5. Sisäänrakennettu turvallisuusarkkitehtuuri ja sertifiointiasiakirjat
Kaksi itsenäistä palonsammutusainetta ovat turvallisuussuunnittelun keskeinen osa. Aerosolijärjestelmät toimivat yksittäisten pakkauskoteloiden sisällä, ja perfluoriheksanoniaine tulvii koko säiliön sisäpuolelle. Tämä kaksoisagenttistrategia käsittelee lämpötapahtumia, jotka tapahtuvat eri fyysisessä mittakaavassa. Tätä konfiguraatiota vaaditaan yhä useammin vakuutusspesifikaatioissa suuria akkujen varastointiasennuksia varten.
IP54-luokiteltu säiliökotelo pohjaan menevällä tasavirtajohdolla, joka kestää sateen ja pölyn altistumisen paikan päällä pitäen sähkön läpivientikohdat matalaprofiilisina ja hyvin suojattuina. Yksittäisissä akuissa on CE- ja RoHS-yhteensopivuusasiakirjat. Koko järjestelmän toimitukset sisältävät UN38.3- ja MSDS-paperityöt, jotka ovat välttämättömiä kansainvälisen kuljetuksen, tullauksen ja projektivakuutusvaatimusten kannalta.
Älykäs moduloitu ilmajäähdytteinen ilmastointilaite pitää akkuyksiköt kapeilla lämpötila-alueilla sen sijaan, että käytettäisiin yksinkertaista päälle/pois-jaksojen ohjausta. Käyttötiedot määrittelevät ympäristöolosuhteet 0 °C - +50 °C, kosteus 0–95 % RH ei tiivistyvä, plus 2000 metrin maksimikorkeus pakollisella suorituskyvyn pienentämisellä tämän korkeuskynnyksen yläpuolella. Jokainen valmis kontti käy läpi täysimittaisen 0,5 CP:n lataus- ja purkujaksot tehtaalla kerätyillä pakkaustason kirjaustiedoilla, ennen kuin kontin ovet sinetöidään uloskuljetusta varten.
6. Kahdeksan vaiheinen valmistustyönkulku Yueqingin tuotantolaitoksen sisällä
7. Säiliötason säilytystilan kriittinen koon todellisuuden tarkistus
Projektiryhmien tulee valita muunnelman kokoonpano todellisten lähetysvaatimusten mukaan sen sijaan, että valitsisivat automaattisesti suuremman energiakapasiteetin vaihtoehdon. Vaikka 1060kWh ja 1215kWh jakavat fyysisen säiliön mitat, nimellisväylän jännitteet eroavat huomattavasti. Suunnittelutiimien on varmistettava, että kohde-PCS-laitteisto tukee täysin valitun yksikön jännitekäyttöikkunaa ennen ostotilausten viimeistelyä.
Ilmajäähdytteisillä lämpöjärjestelmillä on selkeät ympäristörajat. Paikat, joissa normaali lämpötila ylittää +50 °C, tai trooppiset paikat, joissa ilmastointilaitteisto toimii jatkuvasti suurimmalla kuormituksella, voivat saavuttaa erinomaisen kennon lämpötilan vakauden käyttämällä nestejäähdytteisiä varastointivaihtoehtoja. Projektitarjoukset sisältävät avoimen opastuksen ympäristön sopivuudesta sen sijaan, että toimitettaisiin vain laitteiston toimittamisessa käyttöönoton jälkeen.
Säiliömuotoinen laitteisto soveltuu huonosti taloudellisesti alle noin 500 kWh:n kokonaistallennustarpeisiin. Kaappimittakaavaiset varastotuotteet tarjoavat pienemmät kuljetus-, nosturi- ja työmaa-asennuskustannukset pienemmille kapasiteettivaatimuksille, ja vaihtoehtoisia tuotelinjoja on olemassa näihin projektimittakaaviin.
8. Nosto-, kuljetus- ja tullinäkökohdat
Yksikköpainot ovat 9500kg (1060kWh) ja 10500kg (1215kWh). Kuljetuksessa käytetään lava-autoja, jotka on yhdistetty nosturilaitteisiin kuljetusmatkan molemmissa päissä. Haarukkatrukin laitteistolta puuttuu riittävä kuormitus näille massoille; takilasuunnitelmat ja paikan päällä käytettävät nosturit on määriteltävä ennen kuorma-auton saapumista kohdetiloihin.
Koska akkukokoonpanot on esiladattu, nämä säiliöt toimitetaan luokiteltuina UN3480 vaarallisiksi aineiksi. Tuotantoryhmät toimittavat täydelliset UN38.3-testausraportit, käyttöturvallisuustiedote-asiakirjat ja vaarallisten aineiden pakkausselosteet. Projektisuunnittelijoiden tulisi budjetoida noin yksi ylimääräinen viikko lähtö-sataman varauksen läpimenoaikaa verrattuna tavallisiin yleisrahtilähetyksiin.
Saatavilla olevat kaupalliset ehdot sisältävät FOB Ningbo tai Shanghai CIF-vaihtoehdoilla pyynnöstä. Jokainen säiliö vie tilaa, joka on verrattavissa yhteen 40 jalan korkean kuution säiliöpaikkaan. Maan sisäiset maakuljetukset edellyttävät noin 3 metriä leveän ja yli 10 tonnia painavan yksikön reittivaraa.
9. Takuu, kapasiteetin huolto ja kenttähuoltotuki
Viiden vuoden kattava takuu koskee pakkauksia, ilmastointilaitteita, palonsammutuslaitteita ja valvontajärjestelmiä yhtenä kokonaisena toimitettuna järjestelmänä. Kapasiteetin suorituskyky taataan, kun nimellisenergian säilyvyys on vähintään 80 prosenttia, kun käytetään dokumentoituja 0,5 C:n pyöräilyprofiileja, ja heikkenemisen seuranta viittaa tehtaan hyväksymistestin perustilan lokeihin.
Akkupaketit tukevat kentällä vaihdettavia ylläpitotyönkulkuja. Yksittäiset huonokuntoiset pakkaukset voidaan vaihtaa muutamassa työtunnissa ilman, että säiliötä on purettava kokonaan tai akkusarjaa ei tarvitse ottaa offline-tilaan. Etävalvonta pääsy CAN/Ethernet/RS485:n ja valinnaisen 4G-yhteyden kautta antaa huoltotiimille mahdollisuuden noutaa pakettitason toiminnallisia tietojoukkoja, mikä mahdollistaa kapasiteetin poikkeaman varhaisen tunnistamisen, ennen kuin käyttäjät huomaavat suorituskyvyn vaikutuksia.
Suositeltuja vuosihuoltotoimenpiteitä ovat ilmansuodattimen puhdistus, paloaineen paineen validointi, päätteen vääntömomentin uudelleentarkistus ja kapasiteetin suorituskyvyn testiajot. Varaosat toimitetaan 5–7 työpäivän sisällä pyynnöstä.
10. Yleiset työpaikan valmisteluvirheet, jotka viivästävät projektin aikatauluja
11. Real-World Field Notes maailmanlaajuisista megawattituntikäyttöönotuksista
Tashkentissa, Uzbekistanissa toimiva kiinteistökehitysyritys sijoitti 1060 kWh:n yksikön vuoden 2024 lopulla tukeakseen kaupallista kompleksia, joka hyödyntää päivä-yö-tariffieroja. Projekti-insinöörit raportoivat tuloja tuottavan toiminnan alkaneen vain yhdeksän päivää sen jälkeen, kun nosturi nosti konttiyksikön lavakuljetuksesta. Fyysiset asennustyöt etenivät nopeasti; Suurin osa ajasta käytettiin RS485-pohjaiseen EMS-parametrikartoituksen konfigurointityöhön.
Aurinkoenergiaprojektien kehittäjä Antananarivossa, Madagaskarilla, yhdisti 1215 kWh:n konttiversion olemassa olevan aurinkosähkötilan omaisuuden rinnalle. Sivustopalaute korosti kohonnutta jäähdytysjärjestelmän kuormitusta paikallisissa kuumassa saariilmastossa. Projektiryhmä pyysi muodollisia korkean ympäristön lämpötilan alentamiseen liittyviä asiakirjoja ennen jatkotilausten tekemistä.
Kaivosurakoitsijan henkilöstö Almatyssa, Kazakstanissa, otti käyttöön konttivarastoyksikön, joka tarjoaa varavirtaa jalostuslaitoksen infrastruktuurille. Työmaan sähkövalvojat ylistivät yhden hissin kontin sijoittelun työnkulkua, mutta totesivat, että tehtaalla asennettujen tietoliikennekaapeleiden päiden pituudet vaativat säätöä, koska pohjaläpivientien paikannus pakotti kaapeli-kaivannon reittejä, jotka ulottuvat neljä metriä alun perin odotettua pidemmälle.
Näihin ja muihin suuriin energian varastointiinAMPPALtoimittaa tehdasvalmisteisia konttimuotoisia säilytyslaitteita useille kansainvälisille markkinoille.
12. Usein kysytyt kysymykset
Mikä on keskeinen ero näiden kahden säiliöversion välillä?
Erot liittyvät varastoidun energian kokonaiskapasiteettiin ja sisäiseen merkkijonoarkkitehtuuriin. 1060 kWh:n versio käyttää 48 pakettia, jotka on konfiguroitu 4P264S:ksi ja jotka tuottavat nimellisjännitteen 844,8 VDC. 1215 kWh:n versio käyttää 55 pakkausta, jotka on järjestetty 5P242S:ksi ja jotka tuottavat nimellisjännitteen 774,4 VDC. Molemmilla on täsmälleen samat ulkosäiliön fyysiset mitat.
Sisältääkö tämä konttivarastoyksikkö PCS-laitteistoa?
Ei. Tämä laitteisto edustaa vain DC-puolen tallennusvälinettä. Se liitetään ulkoisesti projektin toimittamiin PCS- tai EMS-järjestelmiin CAN-, Ethernet- tai RS485-liitäntöjen kautta; 4G-etäkäyttötoiminto voidaan valita valinnaiseksi kokoonpanoksi.
Miten tämä yksikkö kuljetetaan kansainvälisesti?
Se kuljettaa UN3480-luokan vaarallisten aineiden lastia taso- tai konttirahtina. Valmistuspuolelta toimitetaan täydelliset UN38.3-testiraporttien dokumentaatiot ja käyttöturvallisuustiedote.
Mitkä ovat vakiolataus- ja purkausvirran tekniset tiedot?
Molemmat säiliöversiot toimivat 200 A:n vakiopurkausvirralla 0,5 CP:n nopeudella ja pysyvät 680–950 VDC:n käyttöjänniteikkunassa.
Kuinka kauan paikan päällä tapahtuva käyttöönotto yleensä kestää?
Olettaen, että rakennustyöt ja alustan valmistelu on suoritettu, DC-johdotukset, tiedonsiirron kättelyt ja todettu hyväksymistestaus vievät tavallisesti kahdesta kolmeen työpäivää.
Mitä todellista järjestelmän tehokkuusarvoa projektitiimit voivat odottaa?
Järjestelmän maksimitehokkuus saavuttaa 88 prosenttia käytettäessä 0,5 C:n lämpötilassa, mitattuna yhdellä täyden latauksen ja purkausjakson aikana ja sisältää kaikki apujärjestelmän virrankulutus, ei vain akkumittaukset.
Mikä on tyypillinen elinkaaren suorituskyky?
Yli 8 000 sykliä alle 0,5 asteen lämpötilassa 25 celsiusasteisessa ympäristössä, säilyttäen vähintään 80 prosentin energiansäästön. Korkeammat lämpötilat lyhentävät käytännössä saavutettavissa olevaa käyttöikää.
Mikä läpimenoaika koskee vakiospesifikaatioita konttivarastointilaitteistoja?
Kolmenkymmenen-neljäkymmentä työpäivän tuotantosykli vakiovarusteisille yksiköille. Vaarallisten aineiden varaustoiminnot lähtösatamassa lisäävät noin yhden viikon lisäaikataulujen yleisiin aikatauluihin.
