14 kW:n kaksiporttinen AC EV-lataustorni kaupallisille pysäköintialueille

Kaksi latauspistettä yhdellä säätiöllä

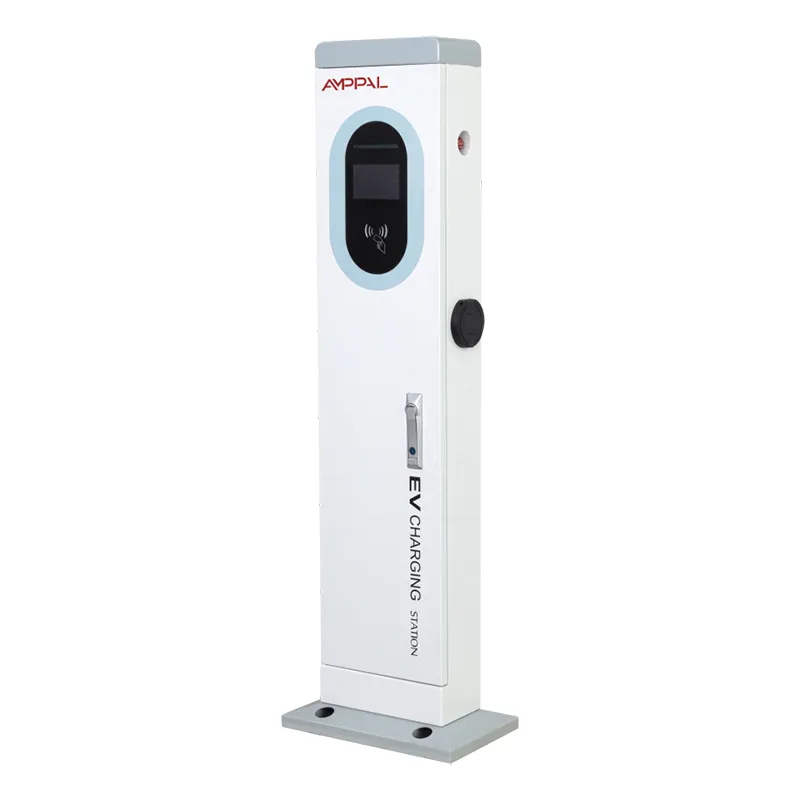

Kaksi pysäköintipaikkaa voivat jakaa yhden latauspylvään – tämä yksittäinen päätös on tämän tuotteen koko tarina. AF-AC-14kW on 410 x 240 x 1400 mm torni, jossa on kaksi 7 kW:n AC-pistoolia, yksi 5 tuuman värillinen kosketusnäyttö, yksi maksupäätesarja ja yksi verkkomoduuli, joka palvelee molempia puolia.

Ajattele sitä kahta seinälaatikkoa, jotka on tiivistetty yhdeksi vapaasti seisovaksi pylvääksi, josta on vähennetty päällekkäiset osat. Yksi perustus, yksi kotelo, yksi IP54-runko, yksi 220VAC +/-20% syöttö - ja kaksi autoa lataamassa samanaikaisesti 7 kW:lla.

Sivuston omistajille, jotka laskevat kustannuksia lahtia kohden, torni muuttaa laskentataulukkoa. Toinen paikka lakkaa maksamasta melkein yhtä paljon kuin ensimmäinen. Kaksi paikkaa, yksi huoltosopimus, yksi asiakirjoja - numerot lakkaavat tuplaantumasta.

Lahtikohtainen kustannusargumentti

Yksi perustus kahden sijasta - yksi betonityyny ja ankkurisarja peittää molemmat lahdet.

Yksi verkkomoduuli, yksi SIM, yksi näyttö - kahdella erillisellä laturilla päällekkäiset osat jaetaan täällä.

Yksi asennuskäynti - yksi miehistö ja yksi kaapeli kulkee kolonniin, noin puolet kahden yksikön työmaalla.

Asiakkaidemme budjettitaulukoissa asennuspaikkakohtainen kokonaishinta laskee yleensä 25–35 % kahden erillisen 7 kW:n laturin alapuolelle.

Yksi OCPP-sisääntulopiste – kaksi paikkaa näkyy yhtenä laitteena taustajärjestelmässä, joten käyttöönotto ja päivittäinen valvonta vie vähemmän aikaa.

Standardoidut varaosat - samoja seuloja, pistooleja ja ohjauskortteja käytetään kaikissa tornisarjassamme, joten yksi varasarja kattaa useita kohteita.

Tekniset tiedot

Parhaat paikat Twin-Gun Towerille

Hotelli- ja lomakeskusalueet, joissa kaksi vieraspaikkaa yleensä täyttyvät uloskirjautumisaikaan mennessä.

Kauppakeskuksen pintatontteja, joissa parilliset päätyalueet sisäänkäynnin lähellä.

Työpaikkojen parkkipaikat yhdistävät työntekijäpaikkoja, joille molemmat autot saapuvat ja lähtevät samassa aikataulussa.

Kunnalliset tontit, joissa lahden leveys on tiukka ja kaksi erillistä pylvästä ahtautuisivat riviin.

Asunto- ja asuntoalue, joka palvelee kahta omaa asukasta.

Kuinka kaksi ase jakaa yhden tornin

Molemmat pistoolit saavat samasta 220VAC +/-20% syötöstä yhden ohjausyksikön kautta. Kun kaksi autoa kytketään samanaikaisesti, kukin pistooli tuottaa jopa 7 kW - yhteensä 14 kW. Kun vain yksi auto kytkeytyy, se saa silti jopa 7 kW; tämä torni ei keskitä voimaa yhteen aseen, emmekä teeskentele toisin.

5-tuumainen näyttö näyttää molemmat istunnot, joten jokainen paikka saa oman lataustilan, maksukulun ja kuitin. Koska molemmat aseet ovat samassa laitteessa, kortilla tai APP:lla maksavan kuljettajan ei tarvitse tietää, kummassa paikassa hän on - istunto seuraa aseeseen, johon hän on liitetty.

Molemmat paikat raportoivat taustajärjestelmälle yhden OCPP 1.6- tai 2.0-yhteyden kautta. Tämä tarkoittaa yhtä laitteen sisäänkirjautumista, yhtä laiteohjelmistopäivitystä ja yhtä etädiagnostiikkaistuntoa kahdelle pysäköintipaikalle. Johtaja, jolla on kaksi tusinaa tornia, näkee kojelaudassa kaksi tusinaa laitetta, ei neljäkymmentäkahdeksan.

Laatuportit ennen CE-merkinnän käyttöönottoa

Torni on CE-merkitty pienjännite- ja EMC-direktiivien mukaisesti, ja tiedosto säilytetään mallisarjakohtaisesti.

IP54 varmennettu laboratoriossa ja kolmannen osapuolen testauksessa - pölytiivis ja roisketiivis, suljetuilla kaapeliläpiviennillä.

96 tunnin suolasuihkutestaus jauhemaalille, vakiona rannikkovientiohjelmassamme.

Kahden pistoolin kuormitustestaus – molemmat lähdöt toimivat täydellä nimellisteholla samanaikaisesti todistaakseen 14 kW:n yhteiskäytön.

Lämpötilatestaus -20 - +50 C, mukaan lukien näytön luettavuus kylmäkäynnistyksessä.

Mikään torni ei toimita ilman omaa sarjanumeroitua testiraporttia. Tehdastason sertifiointi kattaa CCC:n, TUV:n, UL:n ja CB:n.

Kuinka kaksoistykkitorni rakennetaan

410 x 240 pylväsprofiili on laserleikattu ja lävistetty omilla linjoillamme sen sijaan, että se ostettaisiin.

TRUMPF puristimet muodostavat pylvään; FANUC-robotit hitsaavat saumat.

Jauhemaalataan, ja eränäytteet lähetetään suolasumutestaukseen.

AC-linja sopii ohjausyksikköön, kontaktoriin, näyttöön ja molempiin pistooleihin koteloineen.

IP54-tiivistys tarkistetaan kaapeliläpiviennistä ja näytön kehyksestä.

Jokainen torni suorittaa kahden aseen samanaikaisen kuormitustestin sekä maksu- ja verkkotestit.

QC kirjaa sarjanumeron, testitulokset ja CE-asiakirjat ja kirjaa sitten lähetyksen.

Normaali toimitusaika on 15-20 työpäivää; konttivaraukset vahvistetaan ennen tuotannon alkamista.

Yksi Dual-Gun Tower vai kaksi yksittäistä laturia?

Kaksi erillistä 7 kW:n laturia voittaa täsmälleen yhdessä tilanteessa: kun kaksi paikkaa ovat kaukana toisistaan, esimerkiksi tontin vastakkaisissa päissä, jolloin kaapelin vieminen jaettuun kolonniin maksaisi enemmän kuin toisen yksikön kotelo.

Kaikkialla muualla torni voittaa rahalla ja ylläpidolla. Kaksi laturia tarkoittaa kahta alustaa, kahta näyttöä, kahta verkkomoduulia, kahta SIM-korttia ja kahta asennuskäyntiä. Yksi torni korvaa nämä kaikki yhdellä, minkä vuoksi asennuspaikkakohtainen hinta laskee tyypillisesti neljänneksellä tai kolmanneksella. Säästö on niin todellinen, että useat jakelijamme tarjoavat nyt oletuksena kaksoistykkitorneja aina, kun kaksi paikkaa on vierekkäin.

Kenen ei pitäisi ostaa sitä: kohteet, joissa on yksi poukama tänään eikä toista paikkaa suunnitteilla - 7 kW:n yksitykkitorni on halvempi; tai tontteja, joissa kahden latauspaikan on oltava fyysisesti kauempana kuin muutaman metrin päässä toisistaan. Osta torni, kun kaksi lahtea istuu vierekkäin ja pysyy sellaisena.

Miksi maahantuojat tilaavat toisen kontin uudelleen

Tehdaskohtainen hinnoittelu Zhejiang Anfu New Energy Technology Co., Ltd.:ltä Yueqingista - perustettu 2014, kansallinen pieni jättiläinen yritys.

Yksi SKU, joka kattaa kaksi paikkaa, mikä yksinkertaistaa maahantuojan varastoa ja asentajan koulutusta.

Sertifiointitiedostot (CE plus CCC, TUV, UL ja CB) valmiina paikallisten viranomaisten ja laitosten käyttöön.

Yli 1 000 000 yksikköä toimitettu vuoteen 2024 mennessä yli 40 maahan, toistuvia tilauksia Malesian, Turkin ja Persianlahden jakelijoilta.

OEM- ja ODM-vaihtoehdot - mukautettu väri, logo ja maksubrändi, MOQ:sta keskustellaan projektikohtaisesti.

1,4 metrin tornin toimitus ilman vaurioita

Säleikkö on pystysuora, ja näytön pinnan ja molempien koteloiden ympärille on rakennettu tuki. Ankkuripultit, porausmalli ja asennustarvikkeet kulkevat samassa laatikossa, joten asentajalla on kaikki valmiina heti ensimmäisenä päivänä.

1400 mm:n laatikon pituus on kontin suunnittelun avainluku – laatikot makaavat tasaisesti ja pinottuna, ja 20 jalan konttiin mahtuu noin 60-80 tornia laatikon mitoista riippuen. Toimituspalvelumme vahvistaa tarkan määrän ennen varauksen tekemistä.

Lainaamme oletuksena FOB Ningboa tai Shanghaita; EXW ja CIF ovat saatavilla. Paperit kattavat laskun, pakkausluettelon, konossementin ja CE-todistuksen jäljennöksen - valmistetaan 15-20 työpäivän toimitusajassa.

Palveluehdot ostajien tulee tietää

2 vuoden takuu kattaa molemmat aseet, näytön ja maksumoduulin.

Varapistoolikokoonpanot ja -seulat nopeaa toimitusta varten – kaksi yleisintä kulutusta.

Etädiagnostiikka 4G:n tai Ethernetin kautta, ja laiteohjelmistopäivitykset toimitetaan taustajärjestelmän kautta.

Neuvoja työmaan henkilökunnalle: pyyhi näyttö kuivalla liinalla viikoittain ja tarkista molemmissa koteloissa johtojen mutka.

Käyttöopas, asennuspiirustus ja OCPP-asennusopas toimitetaan jokaisen laitteen mukana.

Asennusvirheet, jotka tuhoavat hyvän tornin

Väärin: syöttökaapelin hautaaminen ilman putkea ja sen toivotaan selviävän. Oikealla: vie kaapeli putkessa pilarin pohjaan huoltosilmukalla myöhempää uudelleenpäättämistä varten.

Väärin: tyynyn kaataminen silmästä ja tornin tasoittaminen jälkeenpäin. Oikealla: kaada mukana toimitettuun malliin ja tarkista taso ennen betonin kovettumista.

Väärin: anna molempien kaapelien olla lahden välisen käytävän poikki. Oikealla: ohjaa jokainen ase omaa paikkaa kohti, jotta kuljettajat eivät koskaan kompastu toisen puolen kaapeliin.

Väärin: oletetaan, että toimiston WiFi saavuttaa molemmat paikat. Oikealla: tarkista signaali kolonnin sijainnista ennen kaatamista - tai asenna 4G SIM.

Väärin: maadoituksen tarkistus ohitetaan, koska torni näyttää kiinteältä. Oikealla: tarkista maadoituksen jatkuvuus tyynyn maadoitustankoon käyttöönoton aikana.

Operaattoreiden tarinoita Two-Bay-sivustoilta

Ateenalainen kiinteistöpäällikkö asensi vuoden 2024 lopulla kahdeksan tornia kahteen kerrostaloon, ja asukkaat jakoivat neljä kaksoistykkiyksikköä kahdeksaan lahteen. Hänen huomautuksensa kuuden kuukauden jälkeen: yksi asekotelo vaati uudelleen kiristämistä, eivätkä asukkaat kiistelleet mistään muusta - mikä lasketaan asuntolaudalle hiljaiseksi menestykseksi.

Hollantilainen pysäköintioperaattori pyörittää tornia P+R-alueella Utrechtin ulkopuolella - kaksi lahtea, yksi kolonni, korttimaksu. Hänen kommenttinsa: toinen lahti oli pohjimmiltaan ilmainen infrastruktuuri, maksoimme vain ylimääräisestä aseesta. Pieni valitus on näytön asento: hyvä seisominen, hankala, jos haluat katsella sitä autosta.

Turkkilainen jakelija, joka ostaa 14 kW:n torneja hotelliketjuille, kertoi, että torni lyhensi hänen pesäkohtaista asennusaikaansa kahdesta päivästä yhteen. Hänen valituksensa: toimitettu malli olettaa tasoerän, ja kaksi hänen sivustoaan tarvitsi ensin pieniä tasoitussäätöjä.

Kysymyksiä kahden aseen latauksesta

K: Jos kaksi autoa latautuu kerralla, minkä nopeuden kukin saa?

V: Jokainen pistooli tuottaa jopa 7 kW samanaikaisesti, yhteensä 14 kW - kumpikaan kenttä ei näännä toista.

K: Voiko yksi ase tuottaa kaikki 14 kW?

V: Ei. Jokaisen aseen katto on 7 kW, joten yksi auto latautuu silti jopa 7 kW:lla; Valitse 22kW tai 44kW torni, jos tarvitset enemmän per ajoneuvo.

K: Kuinka monta pysäköintipaikkaa yksi torni palvelee?

V: Kaksi, yksi per ase, mieluiten vierekkäin - jokaisen aseen kaapeli saavuttaa omansa.

K: Tarvitseeko torni kaksi erillistä virtapiiriä?

V: Ei - yksikään 220 VAC +/-20 % syöttö palvelee molempia pistooleja sisäisen ohjausyksikön kautta.

K: Riittääkö 14 kW nykyaikaiseen sähköautoon yössä?

V: Kyllä. 7 kW autoa kohden lisää noin 45 kilometriä toimintasädettä tunnissa, joten yön yli kestää useimpien henkilöautojen akun.

K: Mitä se maksaa per paikka verrattuna kahteen yksittäiseen laturiin?

V: Tyypillisillä kohteilla asennuskustannukset poukamia kohti laskevat 25-35 % alemmaksi, pääasiassa perustuen, verkkomoduulin ja asennuskäynnin jakamisesta.

K: Voinko hallita kahta asetta itsenäisesti taustajärjestelmässä?

V: Kyllä – jokainen ase on erillinen OCPP-liitin yhdessä laitteessa, joten voit hinnoitella, ajoittaa ja raportoida pesäkohtaisesti.

K: Mikä on läpimenoaika?

V: 15-20 työpäivää, koko asiakirjapaketti ja CE-todistus toimitetaan Ningbosta tai Shanghaista.
