7 kW seinäasennettava AC EV-laturi koteihin ja toimistoihin

Yksi laturi voi olla sivutoimi

Ravintola, jonka edessä on kaksi sähköauton laturia, ei myy sähköä; se myy tunnin illallisen. AMPPAL 7 kW:n seinään asennettava AC EV-laturi koteihin ja toimistoihin (RZ-sarja) on rakennettu tämän lähtökohdan ympärille - suunnittelimme sen omistajille, jotka käyttävät yhdestä neljään asemaa, jotka haluavat heidän maksavan itsensä, ei 200 toimipisteen toimijoille.

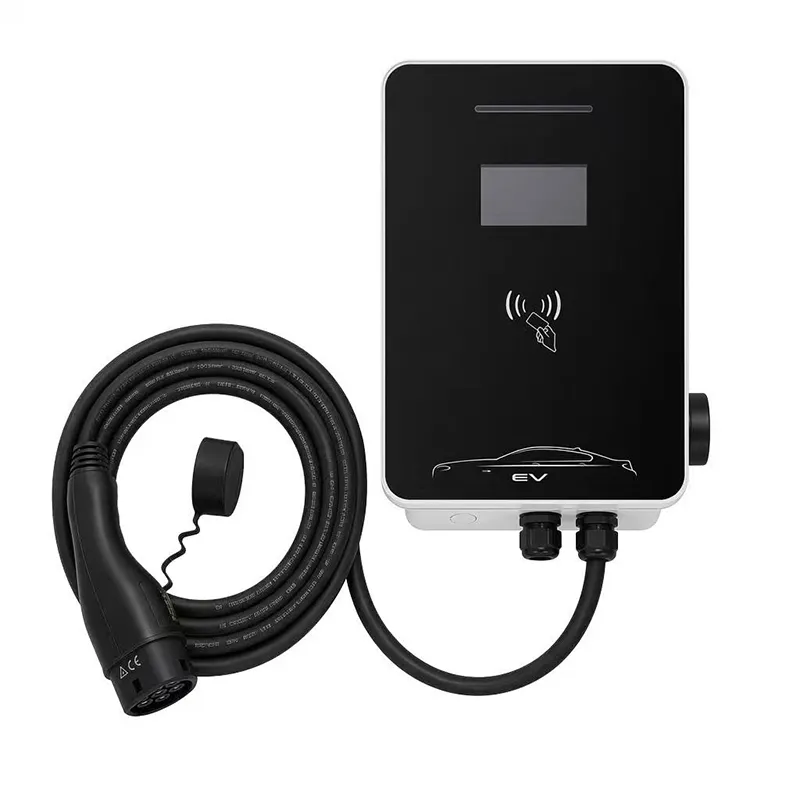

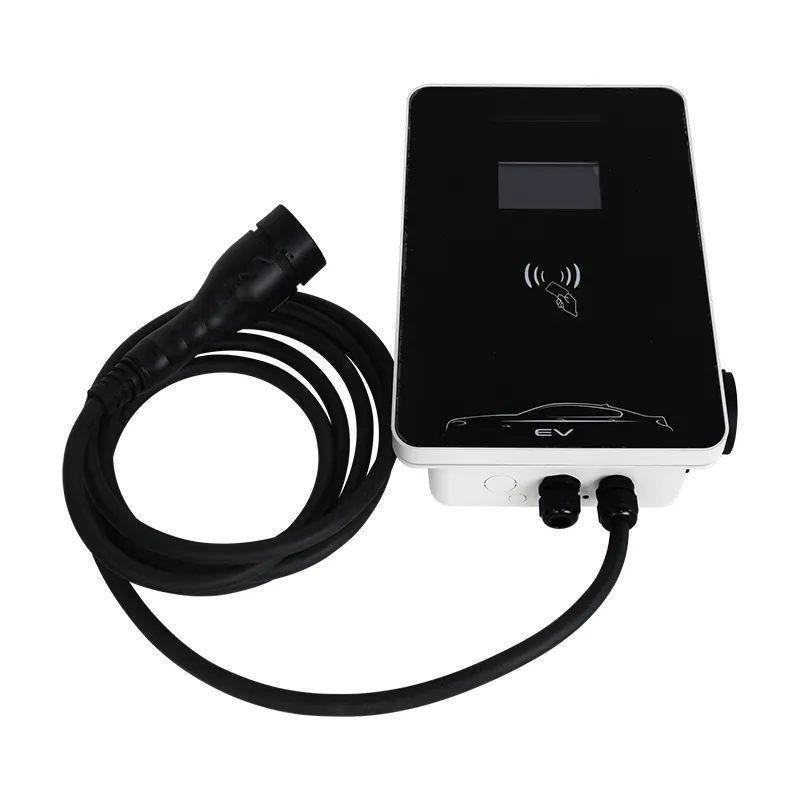

Yksikkö on 400 x 280 x 120 mm seinäasema, yksivaiheinen 7 kW, sisäänrakennettu OCPP 1,6 J. Yhdistä se pilvipohjaiseen taustajärjestelmään, aseta hinta kWh:lta, ja laatikko toimii itse, kun teet ruokaa, korjaat autoja tai siivoat huoneita.

Et tarvitse sähköasentajan koulutusta lukujen lukemiseen: taustaohjelma näyttää kWh:t, jotka on myyty istuntoa kohden, ja pankkitilisi näyttää eron.

Mikä RZ-sarja on: kaupallinen AC-asema, yksinkertaistettu

Fyysisesti se on kompakti täysikokoinen kaupallinen asema - metallivahvistettu kestomuovikotelo, IP54, -20C - +50C käyttöalue ja kiinteä 5m Type 2 kaapeli (Tyyppi 1 tai GB/T pyynnöstä).

Kaupallisesti se on verkkolaite. Jokainen RZ-yksikkö puhuu OCPP 1.6J:tä taustajärjestelmään Ethernetin, Wi-Fin tai 4G:n (donglen) kautta, joten voit aloittaa ja lopettaa istuntoja, asettaa tariffeja ja hakea raportteja puhelimesta.

7 kW:n yksivaiheinen teho on tarkoituksellinen: se sopii tavallisiin pieniin kaupallisiin tarvikkeisiin, mikä pitää asennuskustannukset alhaisina kahvilassa tai työpajassa.

Se ei ole DC-pikalaturi - kenenkään ei pitäisi odottaa 20 minuutin latausta täällä. Malli on "kytke, syö, nuku, shoppaile" -istuntoja kahdesta neljään tuntia.

Valinnainen 5 tuuman näyttö: kulutako vai ohitetaanko?

RZ toimitetaan oletusarvoisesti ilman näyttöä; 5 tuuman näyttö on maksullinen vaihtoehto. Tässä on päätös selkeästi.

Osta näyttö, jos asiakkaasi eivät koske sovelluksiin – vuoristob&b, maaseudun autotalli tai vanhempi väkijoukko. "Lataus aloitettu, 4,2 kW, 0,35 euroa/kWh" lasissa poistaa luottamuskysymyksen välittömästi.

Ohita se, jos asiakkaasi ovat vakituisia tai sovelluslukutaitoja tai jos asema sijaitsee aidan takana, jossa kukaan ei muuten lukisi sitä. Näyttö lisää kustannuksia ja yhden osan, joka voi epäonnistua; taustaohjelma tallentaa kaiken kummallakin tavalla.

Rehellinen sääntömme: osta näyttö ensimmäisestä yksiköstä ja opi, mitä asiakkaat kysyvät; toisessa vaiheessa tiedät, tarvitsetko sitä uudelleen.

Tekniset tiedot

Viisi yritystä, jotka hyötyvät kahdesta laturista

1) Ravintolat ja kahvilat pääteiden varrella - laturi on konkreettinen syy pysähtyä syömään auton täyttyessä. 2) B&B:t ja majatalot – Sähköautojen omistajat suodattavat aktiivisesti paikkoja, jotka voivat ladata yön yli. 3) Autokorjaamot ja rengaskeskukset - asiakkaat pudottavat auton, lataavat sen ja palauttavat noudon. 4) Pienet lähikaupat - 30 minuutin ostosmatkasta tulee hidas lisäys. 5) Yhteistyötilat ja pienet toimistot – sähköautojen työntekijät arvostavat taattua latauspaikkaa.

Kaikilla viidellä on yksi piirre: asiakas on paikalla jo yhdestä neljään tuntia. AC 7kW sopii juuri tuohon ikkunaan; operaattorin ainoa tehtävä on asettaa hinta.

Suosittelemme kahta yksikköä mieluummin kuin yhtä, jossa jalankulku on tasaista - kuljettaja, joka löytää lahden varattuna, yleensä lähtee, kun taas ilmainen toinen laituri muuttaa melkein kaikki.

Kuinka OCPP muuttaa seinälaatikon kassakoneeksi

OCPP 1.6J on laturin ja taustajärjestelmän välinen kieli, ja se on alan laajimmin tuettu versio. Tämä tarkoittaa, että et ole lukittu pilviimme - mikä tahansa OCPP-yhteensopiva alusta toimii aseman kanssa.

Päivittäin: etäkäynnistys ja -pysäytys, kWh- tai istuntokohtainen hinnoittelu, käyttäjäryhmät (ilmainen henkilökunnalle, maksettu yleisölle), istuntoraportit ja vikailmoitukset puhelimeesi.

Laskutus on rakenteeltaan yksinkertainen: taustajärjestelmä tallentaa jokaisen istunnon kWh:n ja hinnan, ja kuukauden lopussa viedään yksi raportti kirjanpitoa varten. Vaihtovirtayksikössä ei tarvita kortinlukijoita tai QR-yhdyskäytäviä - tämä on DC-tason monimutkaisuus, jota et halua.

Asema toimii myös offline-tilassa: jos verkko katkeaa kesken istunnon, se lopettaa latauksen, tallentaa tiedot paikallisesti ja lataa ne, kun yhteys palaa.

Sertifikaatit ja tehdastestit

Mode 3 AC -lataus on vahvistettu IEC 61851-1:2017 -standardin mukaisesti, ja yksikössä on CE-merkintä sen perusteella.

IP54-sisääntulosuojaus varmistettu riippumattomalla testillä; toiminta -20C - +50C.

100 % tuotantotesti: maadoituksen jatkuvuus, 500 V DC eristys, 1,5 kV dielektrinen kestävyys.

96 tunnin suolasuihku ja 500 000 syklin releen kestävyysajoja tyyppinäytteillä.

OCPP 1.6J -yhteensopivuus testattiin useissa tärkeissä taustaohjelmissa ennen toimitusta.

Yueqingin tehdas on ulkopuolisten ilmoitettujen elinten auditoima, ja se sisältää CE-, TUV-, CB- ja UL-vaatimukset.

Kuinka RZ-asema rakennetaan

RZ-linja kulkee tehtaan kaupallisella kokoonpanoalueella: 1) SMT-levyt, joissa on automaattinen tarkastus ja konforminen pinnoite. 2) Tehoosa - kontaktori, mittariliitäntä ja OCPP-ohjain - pinottu ja johdotettu. 3) Kotelo ja suojatasku (jos tilattu). 4) 5 metrin kaapeli, joka on asennettu vääntömomenttiohjattujen holkkien läpi. 5) Täysi toimintatesti, mukaan lukien live-OCPP-kättely testitaustajärjestelmällämme. 6) High-pot turvallisuustesti. 7) Sarjamerkintä ja kokoonpanon lataus.

Tehdas käyttää AC- ja DC-linjoja erikseen, ja robottiavusteiset levykennot toimitetaan FANUCin (Shanghai) ja TRUMPF:n (Saksa) kanssa; vuosikapasiteetti ylittää miljoona yksikköä.

Jokainen sarjanumero on sidottu tietueissamme sen laiteohjelmistoversioon, joten etäpäivitys tai takaisinkutsu - harvinainen mutta mahdollinen - on jäljitettävissä yksikkö kerrallaan.

Investointimatematiikka: Milloin toinen laturi maksaa itsensä takaisin?

Suorita numerot ensin paikallisella tariffillasi. Tyypilliset eurooppalaiset luvut: sähkö 0,25 euroa/kWh, veloitetaan 0,45 euroa/kWh, keskimääräinen käyttökerta 15 kWh. Bruttokate per istunto: 3,00 euroa.

Kolmella maksullisella istunnolla päivässä eli 9 euroa päivässä, noin 270 euroa kuukaudessa. Muutaman sadan euron asemahintaa ja yksinkertaista asennusta vastaan ​​ensimmäinen yksikkö maksaa itsensä takaisin 3-5 kuukaudessa.

Toisen yksikön matematiikka on parempi: sähköasentajan käynti maksaa saman, ja kaksi kenttää tuovat enemmän kävijöitä. Operaattorimme kertovat, että odottava kuljettaja lähtee, kun taas ilmainen toinen paikka muuttaa lähes kaikki.

Rehellinen varoitus: jos sijainnilla on keskimäärin vähemmän kuin yksi istunto päivässä, tämä on palvelu, ei bisnes. Käytä sitä liikearvon ja asiakasuskollisuuden vuoksi voiton sijaan.

Miksi ostajat palaavat AMPPALiin

Ostat tehtaalta, et kauppatiskiltä: Zhejiang Anfu New Energy Technology on rakentanut tämän laitteen Yueqingissa vuodesta 2014 lähtien.

Normaali toimitusaika 15-20 työpäivää; näytteet lähetetään lentokoneessa 3-5 työpäivässä.

OEM/ODM 100 yksiköstä alkaen: logo, kaapelin tyyppi ja pituus, näyttövaihtoehto, väri.

Vientipakkaus: CE-vakuutus, IEC-testiraportti, käsikirja, tehdastarkastustodistus.

40+ maata palvellaan; viittauksia ovat NEOM ja Sime Darby; Yli 200 ryhmän ylläpitämää asemaa.

MOQ 1 yksikkö kokeiluun; tilavuustasot 20 ja 100 yksiköstä.

Toimitus kaupalliseen asemaan: Lavat ja paperityöt

Jokainen RZ-asema toimitetaan 460 x 340 x 200 mm laatikossa, jonka kokonaispaino on noin 8 kg asennussarjan mukaan. Pienet tilaukset kulkevat lentoteitse; 24 yksikön lava on tavallinen kuriirilavapalvelu, 5-7 päivää Eurooppaan.

20 jalan kontti kestää noin 500 yksikköä. Pahvilaatikot pinotaan 24 lavalle, kutistetaan ja niihin on painettu hauraita ja suuntausmerkkejä.

Lainaamme FOB Ningboa tai Shanghaita ja EXW:tä tai CIF:ää, jos haluat hallita rahtia. Jokainen lähetys sisältää laskun, pakkausluettelon, CE-ilmoituksen ja alkuperätodistuksen; Sekä L/C että D/P hyväksytään.

Huolto, varaosat ja 2 vuoden suoja

2 vuoden takuu valmistusvirheille; kaupalliset asiakkaat saavat ensisijaisen käsittelyn.

Varaosat - OCPP-ohjain, näyttömoduuli, kontaktori, kaapeli - toimitetaan 7 työpäivän sisällä.

Laiteohjelmiston etäpäivitykset ja konfigurointituki sisältyvät takuuseen.

Ennaltaehkäisevät tarkastukset: tarkasta tiivisteet, puhdista tuuletusaukot, tarkista verkkoyhteys kuukausittain.

Jos kahvila tai työpaja ei voi säästää henkilöstön aikaa, kumppanimme Saksassa, Ranskassa ja Yhdistyneissä arabiemiirikunnissa ovat suoraan paikalla.

Väärät liikkeet ja oikeat liikkeet sivustolla

Väärin: aseman asentaminen täydessä auringonpaisteessa näyttö länteen päin. Oikealla: kiinnitä räystään alle 1,5 metrin korkeuteen - näytöllä luettavissa, mutta varjostettu, kaapeli irti maasta.

Väärin: syötetään asemaa samasta piiristä kuin keittiön jääkaappipankki. Oikea: anna sille erillinen 32A katkaisija vikavirtasuojalla; vakaa syöttö pitää OCPP-yhteyden hengissä.

Väärin: älä koskaan kosketa taustaosaa asennuksen jälkeen. Oikealla: tarkista kuukausiraportti; Jos istunnot putoavat, tarkista verkko ennen laturin syyttämistä.

Väärin: hinnoittelu korkeampi kuin lähellä oleva DC-pikalaturi. Oikea: hinta alle - hidas AC-istunto myy aikaa, ei nopeutta.

Väärin: kaapelin reititys ajotieltä. Oikea: aja se pään yläpuolella tai seinää pitkin, jotta ajoneuvot eivät koskaan aja sen yli.

Kolme operaattoria kertovat todelliset numeronsa

Kebabravintolan omistaja Izmirissä, Turkissa, asensi kaksi RZ-yksikköä toukokuussa. Neljän kuukauden tiedot: 341 maksullista istuntoa, keskimäärin 2,8 päivässä, tulot sähkökulujen jälkeen noin 31 000 TRY - noin puolet hänen kuukausivuokrastaan.

B&B-isäntä Splitissä, Kroatiassa, ylläpitää yhtä asemaa näytön kanssa. "Vieraat luottavat näyttöön enemmän kuin sanaani", hän sanoo, ja sähköautovieraat varaavat nyt erityisesti laturia varten. Valitus: 4G-sovitin tarvitsee kunnollisen signaalin kivitaloonsa - ensimmäisenä viikonloppuna se putosi, istunnot lakkasivat näkymästä verkossa ja raportti saapui vasta maanantaina. Itse laturi ei koskaan epäonnistunut.

Rengasliikkeen omistaja Johor Bahrussa, Malesiassa veloittaa 10 MYR per käyttökerta taustajärjestelmän kautta. Asema maksoi itsensä takaisin noin neljässä kuukaudessa, ja todellinen voitto oli asiakkaat odottavat renkaita: "he veloittaa, sitten he odottavat kahvin kanssa." Hänen huomautuksensa: hän toivoo, että näyttö olisi vakio, koska asiakkaat kysyvät siitä.

Pienyritysten UKK

K: Tarvitsenko tähän erityisen sähkösopimuksen?

V: Tavallinen kaupallinen 32A yksivaiheinen syöttö toimii; Tarkista halvemmat yötariffit marginaalisi parantamiseksi.

K: Voivatko asiakkaat maksaa ilman sovellusta?

V: Kyllä – valinnainen näyttö näyttää istunnon livenä, ja taustajärjestelmä voi antaa QR-maksukoodeja, jos alustasi tukee sitä.

K: Mitkä OCPP-taustajärjestelmät toimivat tämän aseman kanssa?

V: Mikä tahansa OCPP 1.6J -yhteensopiva alusta; testaamme suurimpia vastaan ​​ennen toimitusta.

K: Mitä tapahtuu sähkökatkoksen aikana kesken istunnon?

V: Istunto päättyy turvallisesti; uudelleenkäynnistyksen yhteydessä asema muodostaa yhteyden taustajärjestelmään ja raportoi keskeytetystä istunnosta.

K: Voinko rajoittaa latausnopeutta?

V: Kyllä - virta voidaan rajoittaa paikallisesti tai taustajärjestelmästä, hyödyllinen, kun asema jakaa piirin.

K: Kuinka monta autoa yksi asema voi palvella?

V: Yksi liitin yksikköä kohti; kaksi yksikköä vierekkäin kattavat useimmat pienyritykset.

K: Riittääkö 7 kW nykyaikaisiin sähköautoihin?

V: 2-4 tunnin oleskelua varten se lisää noin 60-120 km - sopiva ruokailu-, majoitus- ja ostospysäkeille.

K: Entä jos haluan myöhemmin nopeamman latauksen?

V: Lisää toinen yksikkö tai siirry DC:hen; RZ kiinnittyy yksinkertaiseen taustalevyyn, joten sen siirtäminen on helppoa.
