60 kW:n kaupallinen DC-pikalatausasema moottoritiepalveluihin

Mikä tämä 60 kW:n laturi on ja miksi maksu ratkaisee sen sijoitetun pääoman tuottoprosentin

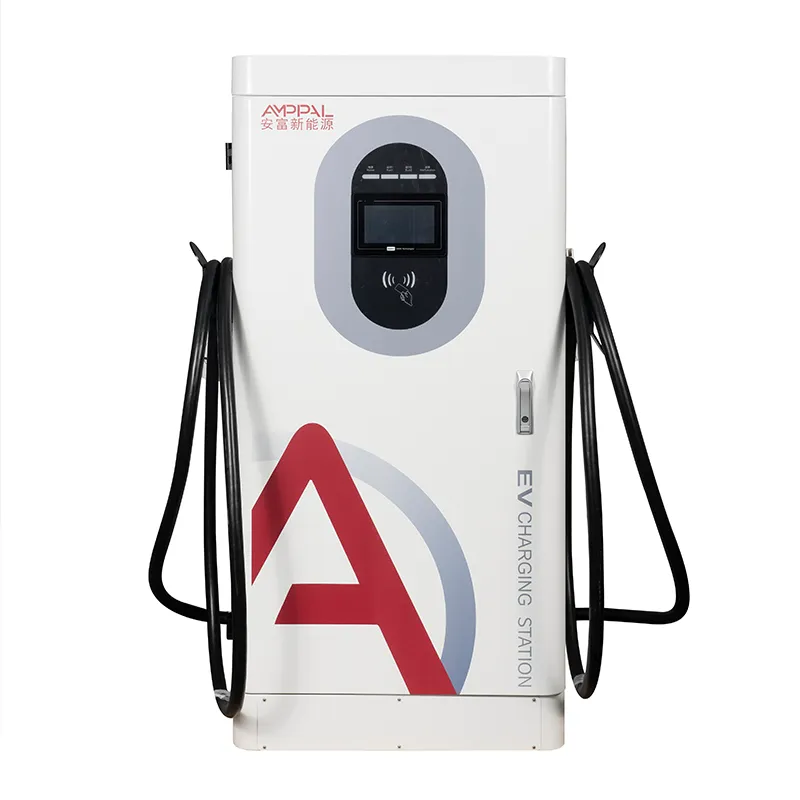

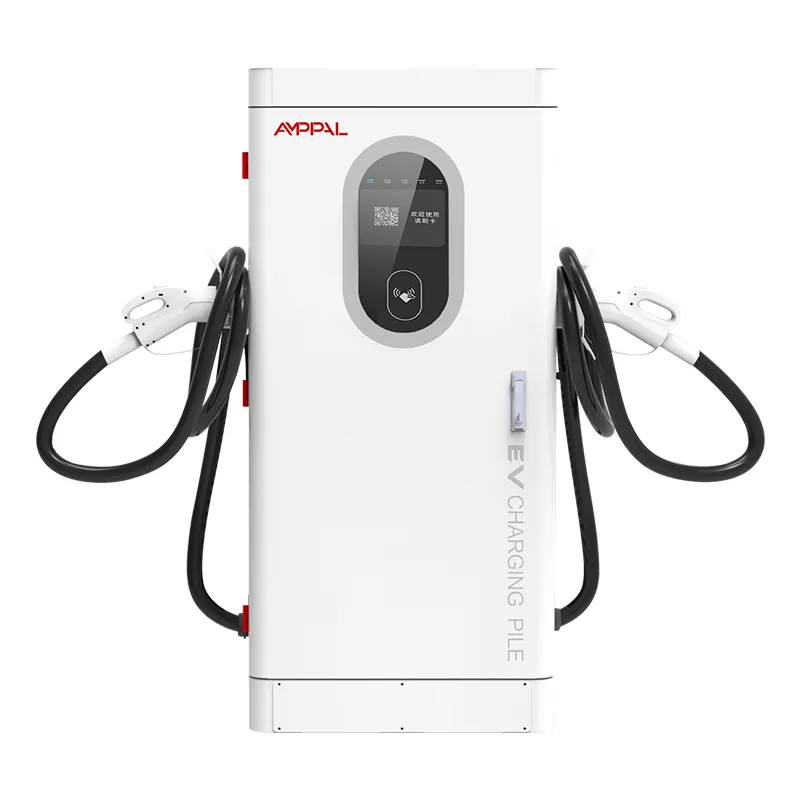

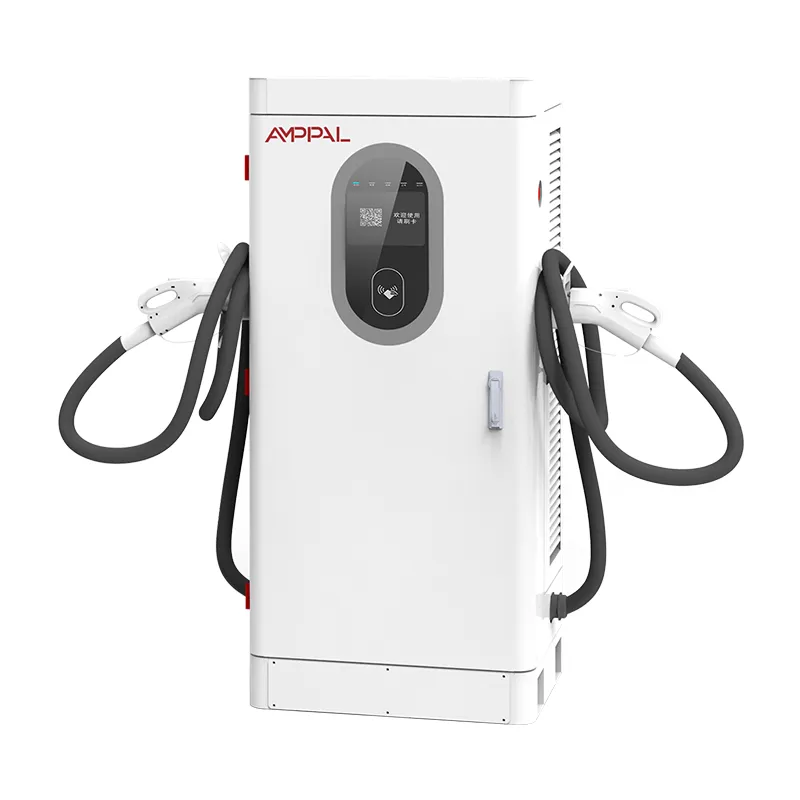

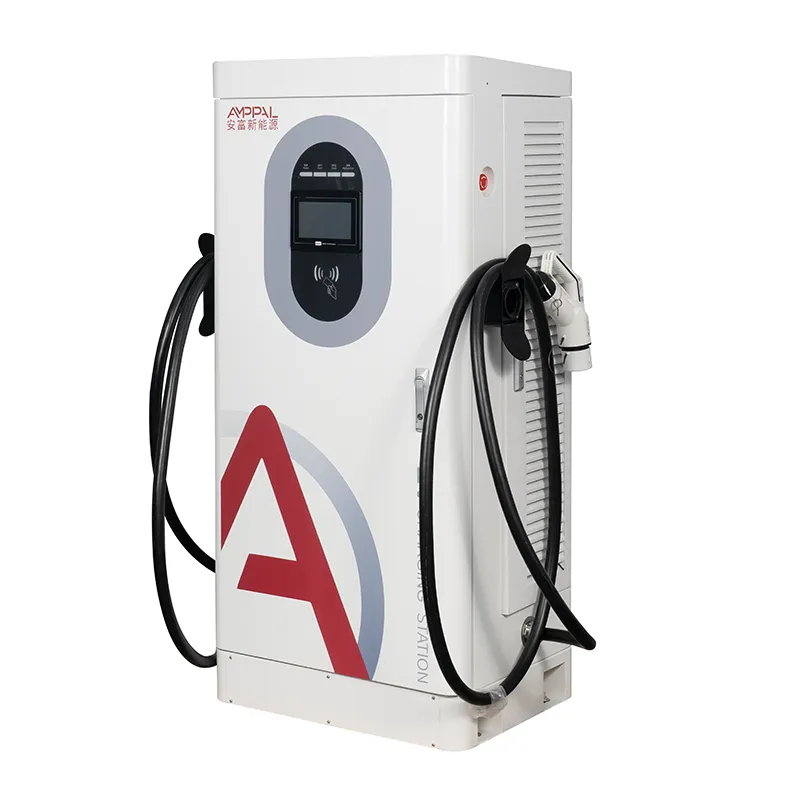

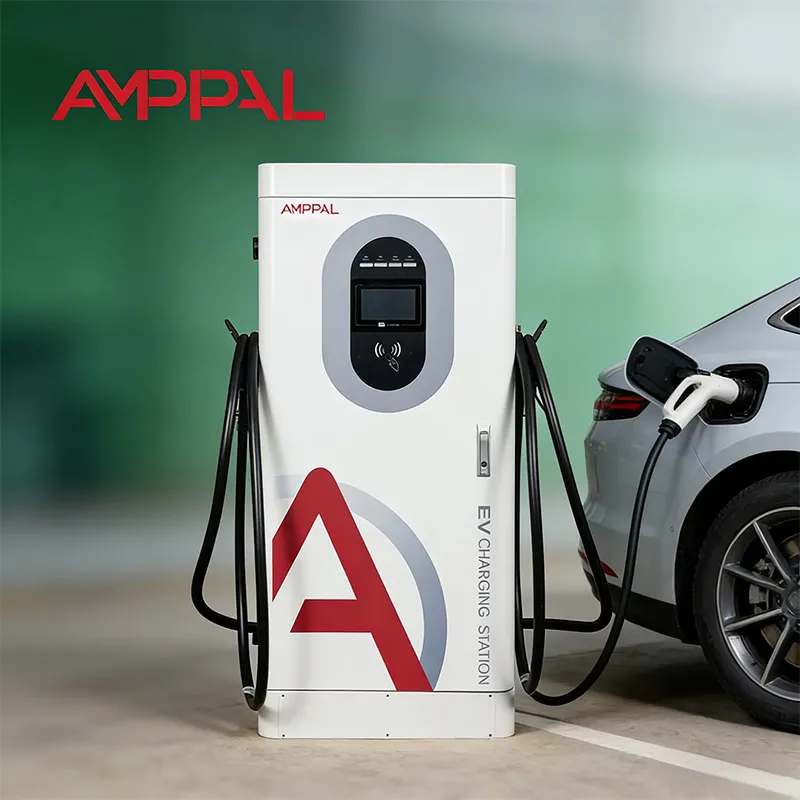

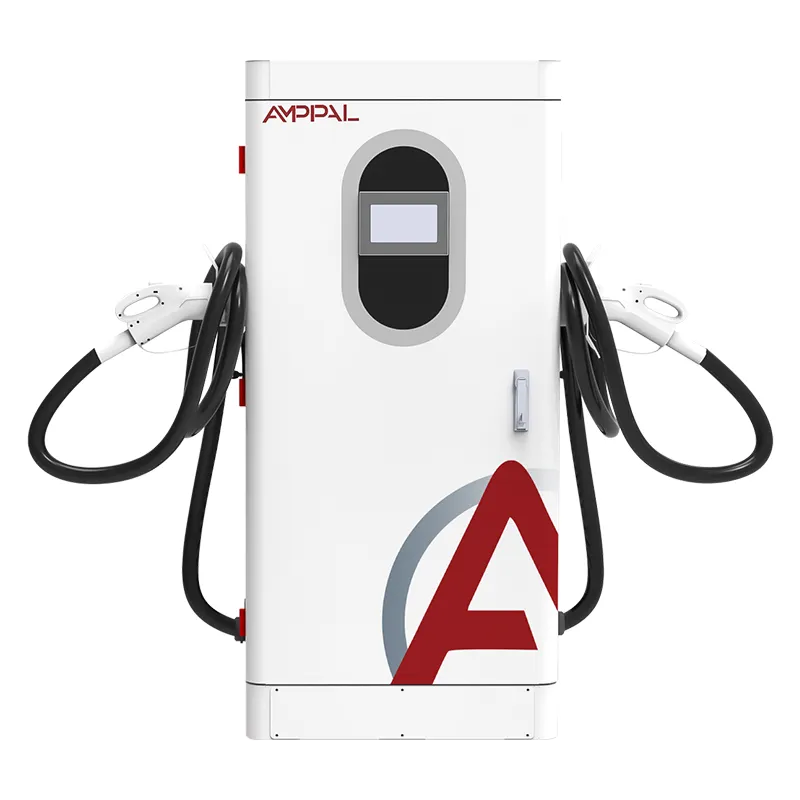

Latausasema ansaitsee rahaa vain, kun istunto päättyy maksuun, joka tyhjentää - ja siitä useimmat 60 kW:n tekniset tiedot eivät koskaan puhu. AMPPAL AF-DC-60-Y-B-O-4-H on lattialla seisova integroitu DC-pikalaturi, 1620 x 750 x 560 mm, jossa kuljettaja voi maksaa neljällä tavalla: luotto-/pankkikorttipääte, QR-skannaus, RFID-kortit ja Plug & Charge.

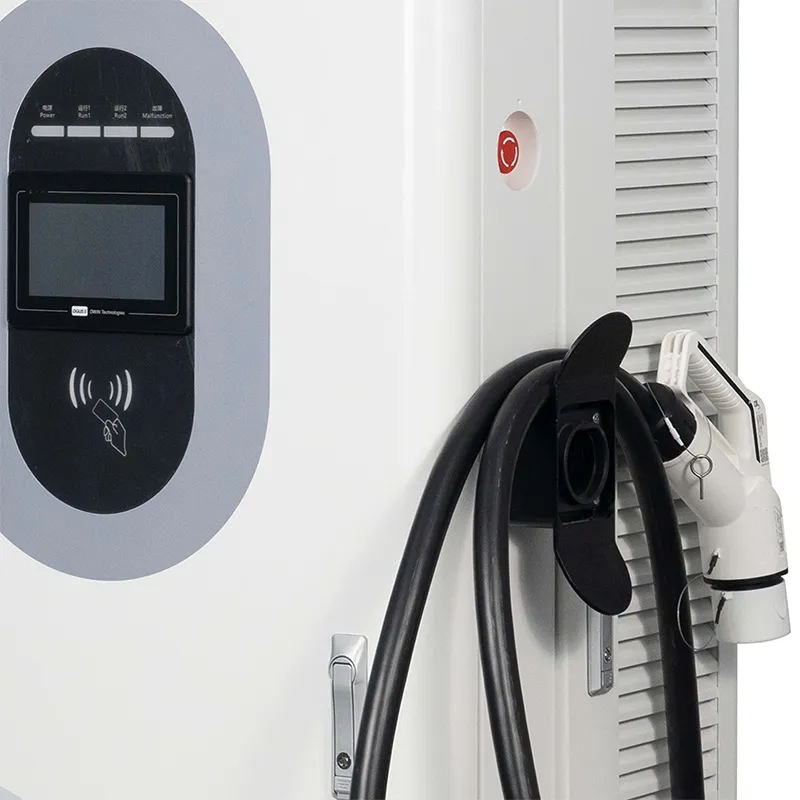

Maksukerroksen alla on 200–1000 VDC tehoaste, jonka teho on vakiona 300–1000 V, joten molemmat 400 V ja 800 V autot latautuvat lähes täysillä. 7 tuuman kosketusnäyttö suorittaa istunnon; OCPP 1.6j Ethernetin, 4G:n tai WiFin kautta kuljettaa kaikki tapahtumat laskutusohjelmistoosi.

Miksi maksulla on niin väliä 60 kW:lla? Koska nämä asemat sijaitsevat lähikaupoissa, hotellien tonteissa ja pienissä kaupallisissa paikoissa, joissa kuljettaja ei ole laivaston käyttäjä - jos turisti ei pysty maksamaan lompakossa olevalla menetelmällä, menetät istunnon ja tulot.

Neljä tapaa, jolla kuljettaja voi maksaa, ja miksi se voittaa sivustoja

Korttipääte: hyväksy EU-verkoissa käytetyt vakiomaksupäätteet - vaihda korttimaksun vastaanottajan määrittelemään malliin, niin Saksan tai Ranskan korttivaltuutukset täyttyvät.

QR 7" näytöllä: kuljettajat skannaavat paikallisella sovelluksellaan - Alipay-tyyliset lompakot Persianlahdella, GCash-tyyliset sovellukset Kaakkois-Aasiassa - ja valitsemasi yhdyskäytävä ratkaisee loput.

RFID: kaluston johtaja jakaa kortit kuljettajille ja saa yhden kuukausilaskun sen sijaan, että hän korvaisi sovellusmaksut yksitellen.

Plug & Charge (ISO 15118): yhteensopivat sähköautot tunnistautuvat automaattisesti, kun ne on kytketty, näyttöä ei kosketa ollenkaan – menetelmä Pohjois-Amerikan verkot vaativat eniten.

OCPP 1.6j -ratkaisu: Authorize-, StartTransaction-, StopTransaction- ja MeterValues-arvot virtaavat CPO-taustajärjestelmääsi, joten tulot täsmäytyvät ilman CSV-tiedostojen vientiä käsin.

95 % huipputehokkuus ja IP54-kotelointi pitävät koneen kannattavana: vähemmän lämpöhäviöitä, vähemmän pölyä, vähemmän huoltoajoja.

Tekniset tiedot

Missä Card-First- ja QR-First-markkinat ottavat tämän yksikön käyttöön

Bensa-asemat ja lähikaupat Saksassa, Ranskassa ja Kroatiassa, joissa sääntelyviranomaiset odottavat toimivaa kortinlukijaa pistokkeen viereen.

Yhdistyneiden arabiemiirikuntien ja Saudi-Arabian ostoskeskukset ja hotellien pysäköintialueet, joissa QR-maksutavat hallitsevat ja 1620 mm:n kaappi mahtuu tavallisen katoksen alle.

Lomakeskuksen pysäköinti Thaimaassa, Vietnamissa ja Indonesiassa, palvelee turisteja, joilla on jokaisella matkalla eri sovellus.

Kevyt kalustovarastot – pakettiautot ja taksit – joissa johtajat myöntävät RFID-kortteja kuljettajien kulukorvausten jahtaamisen sijaan.

Kunnalliset tontit ja supermarkettien katot, joissa yhden koneen tulee tyydyttää tulevat Plug & Charge -autot ilman laitteiston vaihtoa.

Payment-to-Backend -kulku, askel askeleelta

Istuntokulku: kuljettaja kytkeytyy, todentaa RFID-kortilla, sovellusskannauksella, kortin napautuksella tai Plug & Charge -kättelyllä, sitten laturi suorittaa OCPP-valtuutuspuhelun taustajärjestelmääsi vastaan. Jos vastaus on kyllä, teho nousee ajoneuvon pyydettyyn jännitteeseen 300–1000 V:n jatkuvan sähköikkunan sisällä, ja MeterValues-arvoja painetaan, kunnes StopTransaction sulkee tietueen.

Ratkaisu pysyy puhtaana, koska laturi ei koskaan hinnoittele yksin - taustasi tekee. Asetat tariffit liitintä, aikaikkunaa tai käyttäjäryhmää kohti, ja yksikkö yksinkertaisesti raportoi mitatun kWh:n.

Eikö sinulla ole omaa ohjelmistoa? Se yhdistetään tavanomaisten OCPP-alustojen kanssa heti valmiina, ja insinöörimme ohjaavat IT-tiimisi kenttien läpi käyttöönoton aikana.

Sertifikaatit tiedostossa ja mitä testaamme erää kohden

Sertifikaatit: CE, CB, TUV, UL ja CCC - tähän malliin sidotut kopiot pyynnöstä.

Ennen toimitusta jokainen yksikkö toimii 48 tuntia täydellä kuormituksella ja moduulin ja liittimen lämpötilat tallennetaan.

Kotelon näytteet ovat 96 tunnin suolasuihkukammiossa ja läpäisevät IP54-tarkastukset; toiminta-alue on -25C - +50C.

Standardien EN IEC 61851-1:2019 ja EN IEC 61851-23:2014 noudattaminen kattaa 13 turvatoimintoa.

Mittaus tarkistetaan satunnaisnäytteestä jokaisessa erässä, joten laskutettu kWh vastaa mitattua kWh:ta.

Rakennuksen sisällä: 8 askelta kelasta laatikkoon

Vaihe 1: 1,5 mm:n teräskotelon CNC-lävistys, taivutus ja laserleikkaus FANUC-robottien kanssa jaetuilla linjoilla.

Vaihe 2: Jauhemaalaus ja kovetus; samasta erästä otetaan suolasuihkunäyte todentamista varten.

Vaihe 3: AC-tulovaihe ja DC-virtamoduulit, jotka on rakennettu eri linjoille - nämä kaksi eivät koskaan sekoitu.

Vaihe 4: SiC-moduulien, liittimien ja kortinlukijakotelon tarkastus.

Vaihe 5: Johdotus vääntömomenttiohjatuilla liittimillä, sitten visuaalinen laadunvalvonta jokaisessa liitoksessa.

Vaihe 6: 48 tunnin palaminen 40 C:n lämpötilassa lokitulostus, tehokkuus ja viestinnän vakaus.

Vaihe 7: Laiteohjelmiston flash, OCPP 1.6j -testi palvelimellamme ja toimintatestit kaikilla neljällä maksupolulla.

Vaihe 8: Pakkaus, lavaus ja valokuvaraportti ennen lähetystä.

Mitoitusopas: Kun tämä 60 kW:n kaappi ansaitsee säilyvyyden

Valitse AF-DC-60-Y-B-O-4-H, kun sivustosi odottaa enimmäkseen 400 V:n matkustajaajoneuvoja, 30–60 minuutin istunnot ovat hyväksyttäviä ja päänsärkyäsi on rahojen kerääminen sisäänajokuljettajilta. Vähittäiskauppa-, ravintola- ja pienet kaupalliset sivustot sopivat tähän profiiliin, ja neljä maksutapaa poistavat yleisimmän syyn istunnon kuolemaan.

Tämä tuote ei ole sinua varten, jos sivustollasi on 800 V taksit, joiden on käännyttävä alle 20 minuutissa – 120 kW tai 160 kW yksikkö ansaitsee enemmän paikkaa kohden. Se on myös väärä valinta puhtaasti vain sovellusverkkoon, joka ei koskaan käytä päätepaikkaa.

Vieläkö päättää? Kerro meille maa, ajoneuvovalikoima ja hankkija, niin suosittelemme kokoonpanoa - mukaan lukien, lähetetäänkö kortinlukija esiasennettuna vai jätetäänkö korttipaikka terminaalillesi.

Miksi operaattorit tilaavat meiltä jälleenmyyjän sijaan

Neuvottelet Yueqingin valmistajan kanssa, et jonkun muun hinnastoa lainaavan välittäjän kanssa.

OEM/ODM: logosi, värisi, maksusovelluksesi esikonfiguroitu – laitteisto, ohjelmisto ja brändäys yhdeltä tehtaalta.

Vakioyksiköt toimitetaan 15-20 työpäivässä; OEM-erät lisäävät 7–10 päivää kuvitukseen ja testaukseen.

Kokeilutilaukset 1 yksiköstä uusille markkinoille; konttitason hinnoittelua, kun malli todistaa itsensä.

Varaosat kuljettaa DHL/FedEx 2 vuoden takuulla, ja etädiagnostiikka käyttää samaa OCPP-linkkiä, jota laskutus käyttää.

Pakkaaminen, lastaus ja siihen liittyvät paperityöt

Jokainen laturi kulkee vanerikotelossa, jossa on vaahtomuovitelineet näytön ja kortinlukijaalueen ympärillä. Kaapin paino on noin 300 kg; laatikko lisää 60-80 kg, ja 40HQ vie 10-14 laatikkoa layoutista riippuen.

Toimitamme oletuksena FOB Ningbo tai Shanghai; CIF, CFR ja DDP voidaan järjestää. Lavakaavio toimitetaan kuormatraktorille ennen pakkaamista.

Laatikossa on kauppalasku, pakkausluettelo, alkuperätodistus, CE/TUV-kopiot ja OCPP-integraatioopas.

Takuu, varaosat ja pienet tekstit, jotka sinun tulee lukea

Kaksi vuotta yksikössä. Huomaa, että maksupääte on myös suojattu - kortinlukijat ovat osa integroijat useimmiten olettavat olevan poissuljettu.

DHL tai FedEx toimittaa varaosat kahden päivän kuluessa vahvistetusta vaatimuksesta; Euroopassa ne näkevät yleensä 3–5 työpäivän kuluessa.

Laiteohjelmisto- ja OCPP-parametrit päivitetään etäyhteyden kautta verkkolinkin kautta; useimmat korjaukset eivät vaadi sivustokäyntiä.

Videon käyttöönotto ensimmäisissä asennuksissa: johdotus, maadoitus ja taustapariliitos tarkistetaan reaaliaikaisesti teknikon kanssa.

Vuosihuolto: puhdista ilmansuodattimet kahdesti vuodessa, kiristä AC-tuloliittimet kerran vuodessa, pidä QR-alue puhtaana tarroista.

Kentän huomautukset: Väärä vs. Oikea koneessa

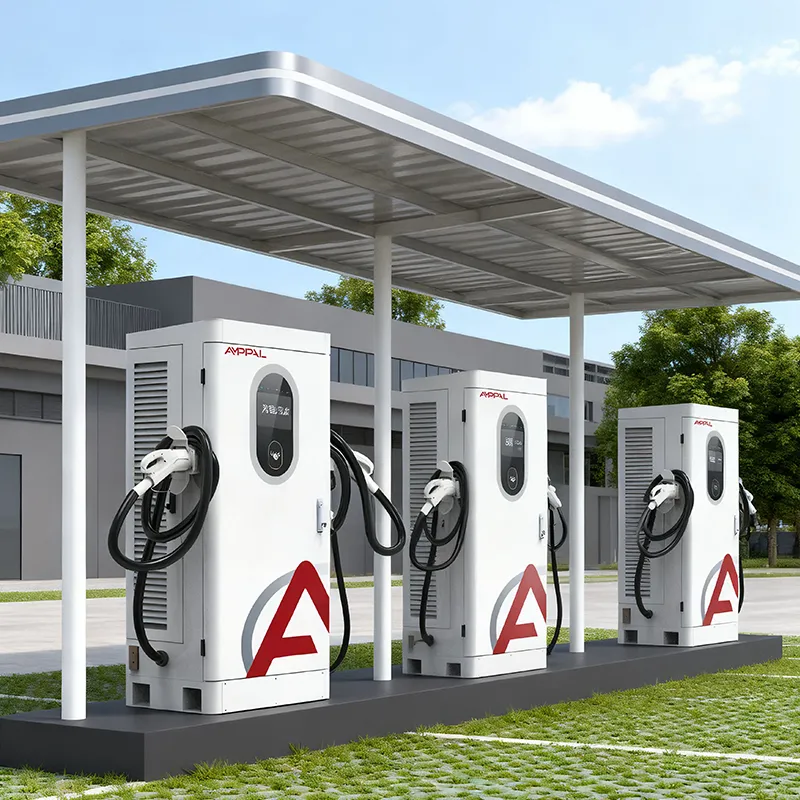

Väärin: Kotelon asentaminen siten, että korttipääte on suoraan iltapäivän aurinkoon päin, ja syyttää sitten lukijaa. Oikea: aseta se katoksen alle; näyttö ja pääte pysyvät luettavissa ja viileinä.

Väärin: Työpaikan muuntajan jakaminen hitsauskoneiden ja kompressorien kanssa. Oikea: anna laturille oma katkaisija ja pidä sisääntulo AC380V +-15% sisällä, minkä laaja-alainen muotoilu sietää.

Väärin: tarran jättäminen QR-koodin päälle. Oikealla: tarkista skannausalue viikoittain – kuollut QR tappaa enemmän istuntoja kuin katkennut kaapeli.

Väärin: Verkkopistokkeen irrottaminen, koska yksi laiteohjelmistopäivitys epäonnistui. Oikea: soita meille ensin; useimmat päivitysongelmat palautuvat minuuteissa OCPP-linkin kautta.

Väärin: Olettaen, että Plug & Charge toimii kaikissa sähköautoissa. Oikealla: se tarvitsee ISO 15118 -yhteensopivan ajoneuvon ja käytössä olevan taustajärjestelmän; RFID ja kortti ovat edelleen universaaleja varavaihtoehtoja.

Kolme ostajaa, kolme markkinaa, todellinen palaute

Polttoainekauppias Kroatiassa vaihtoi kolme sovelluslaturia AF-DC-60-Y-B-O-4-H-laitteilla kahdella valtatien etupihalla maaliskuussa 2025. Korttimaksut nousivat kuukauden sisällä nollasta 40 prosenttiin istunnoista, ja heidän kirjanpitäjänsä hakee tilitysraportit taustajärjestelmästä vastaavien laskentataulukoiden sijaan. Heidän valituksensa: 7" näyttö kerää sormenjälkiä nopeasti kesällä.

Dubaissa sijaitseva hotelliryhmä asensi kahdeksan majoitusyksikköä kahdelle kiinteistölle tukeutuen enimmäkseen QR-maksuun. Vastaanotto havaitsi, että RFID-kortit ovat hyödyllisiä henkilökunnan ajoneuvoissa. Huoltopäällikkö huomauttaa, että kaappi on raskas sijoittaa uudelleen - suunnittele sijainti ennen betonin kaatamista.

Malesialainen taksiosuuskunta pyörittää varikolla kuutta yksikköä RFID-laivastokorteilla. Keskimääräinen istunto on 42 minuuttia 400 V takseilla, ja tulojen täsmäytys meni viikoittaisesta reaaliaikaiseen. Kova: kuljettajat pitivät istunnon lopun piippausta liian kovalla yöllä, jonka kuljettaja laski takaosasta.

FAQ

K: Voiko tällä laturilla maksaa korttimaksuja kaikissa Euroopan maissa?

V: Kaappi hyväksyy EU-verkoissa käytetyt vakiomaksupäätteet; paikallisten sääntöjen (esim. Saksan kalibrointilain) noudattaminen riippuu päätteestä ja hankkijasta, jonka kanssa yhdistät sen. Autamme sinua valitsemaan yhteensopivan mallin.

K: Toimiiko Plug & Charge pakkauksesta otettuna?

V: Laitteisto tukee ISO 15118 -standardia, mutta Plug & Charge tarvitsee myös käytössä olevan sopimussertifikaatin taustajärjestelmässäsi ja yhteensopivan ajoneuvon. Testaamme kädenpuristusta laboratoriolaturissamme ennen lähettämistä.

K: Kuinka yhdistän tämän olemassa olevaan OCPP-alustaan?

V: Aseta palvelimen URL-osoite ja tunnistetiedot 7" näytön asetuksista tai verkkotyökalumme kautta; laturi tukee OCPP 1.6j:tä Ethernetin, 4G:n tai WiFin kautta. Useimmat alustat tunnistavat sen muutamassa minuutissa.

K: Voivatko kuljettajat maksaa paikallisilla QR-sovelluksilla, kuten STC Pay tai GCash?

V: Kyllä – maksuyhdyskäytäväsi käsittelee QR-maksut; laturi näyttää palveluntarjoajan luoman QR-koodin. Määritämme yhdyskäytävän päätepisteen tiimisi kanssa.

K: Entä jos istunto epäonnistuu maksuvaiheessa?

V: Laturi kirjaa todennusyrityksen ja virhekoodin lokiin. Suurin osa vioista on vanhentunut RFID-kortti tai huonosti kuvattu QR - molemmat näkyvät tapahtumalokissa.

K: Riittääkö 60 kW kiireiseen paikkaan?

V: Vähittäiskauppa- ja hotellisivustoille, joissa on 30–60 minuutin istunnot, kyllä. Jos odotat yli 8-10 autoa päivässä per päivä, harkitse tehokkaampaa mallia tai toista yksikköä.

K: Tarjoatko tätä mallia mukautetuilla väreillä tai logoilla?

V: Kyllä, OEM-brändi on vakio - jauhemaalin väri, logo ja sovelluksen nimi voidaan mukauttaa; toimitusaika lisää noin 7-10 työpäivää.

K: Mikä on tehdashinnoittelun vähimmäistilaus?

V: Kokeilutilaukset alkavat 1 yksiköstä vakiohinnoittelulla; konttimääräiset tilaukset (10+ yksikköä) vapauttavat tukkuhinnoittelun. Pyydä voimassa oleva hinnasto.
