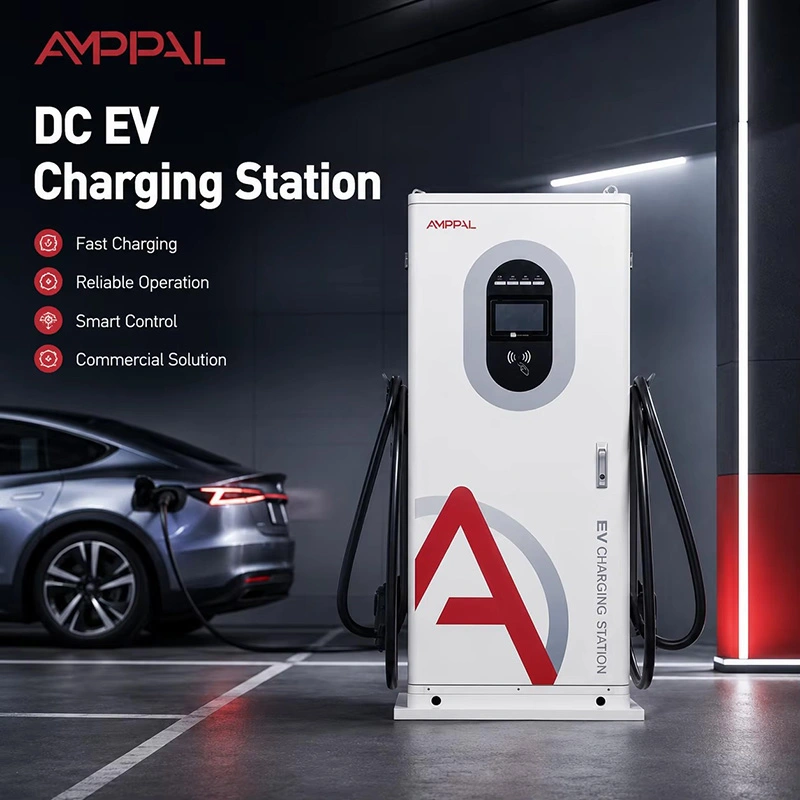

40 kW:n kaupallinen integroitu DC EV-latausasema julkiseen pysäköintiin

Mikä tämä laturi on ja missä se on tarkoitettu asumaan

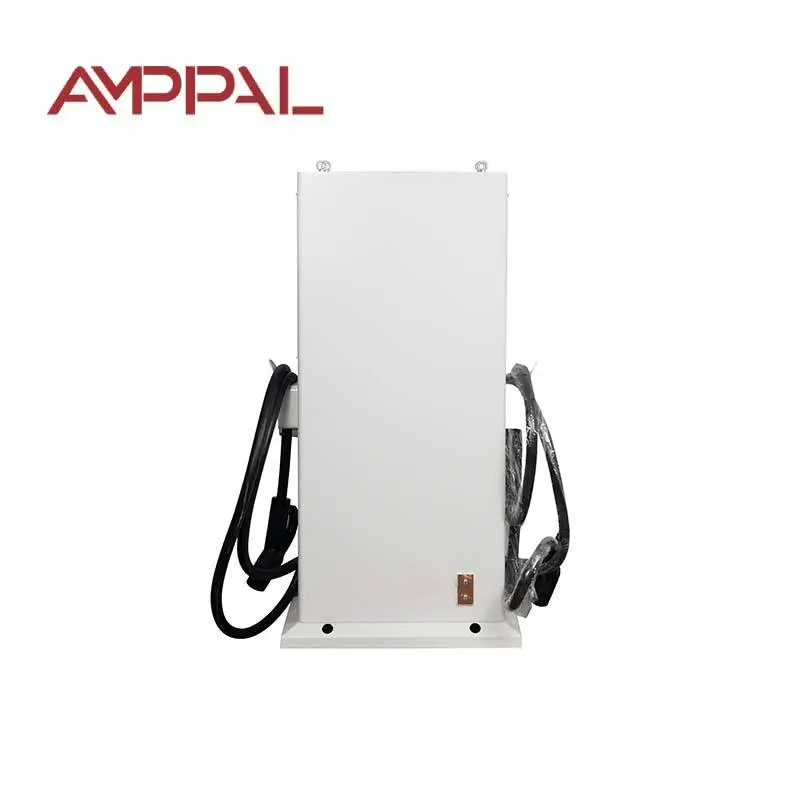

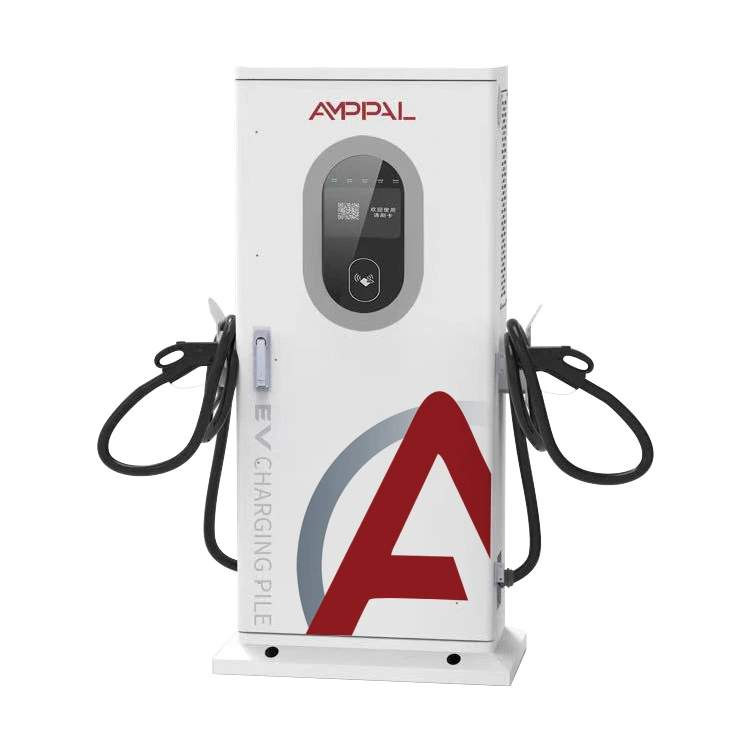

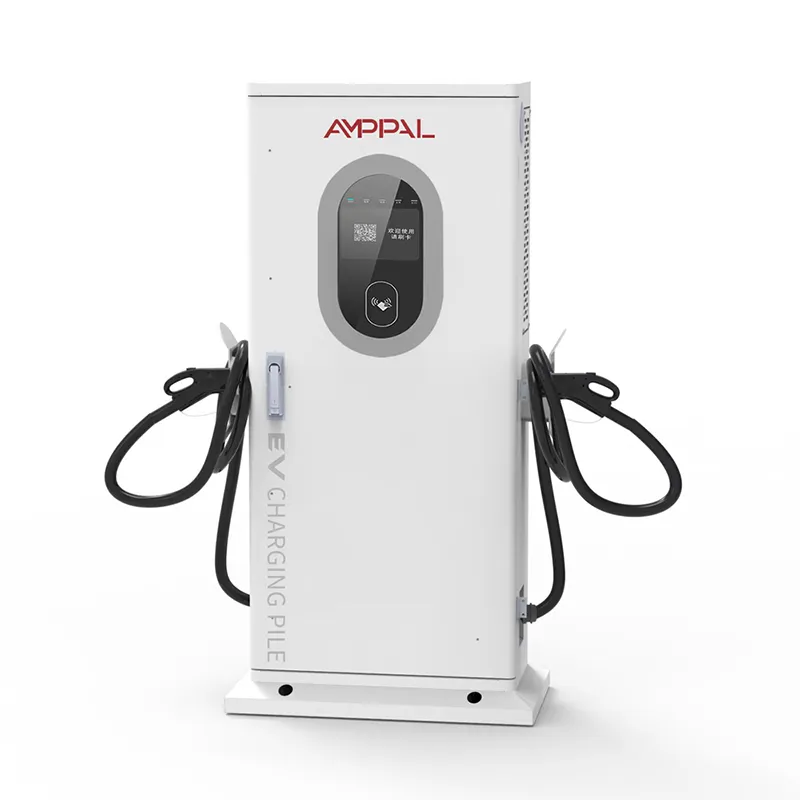

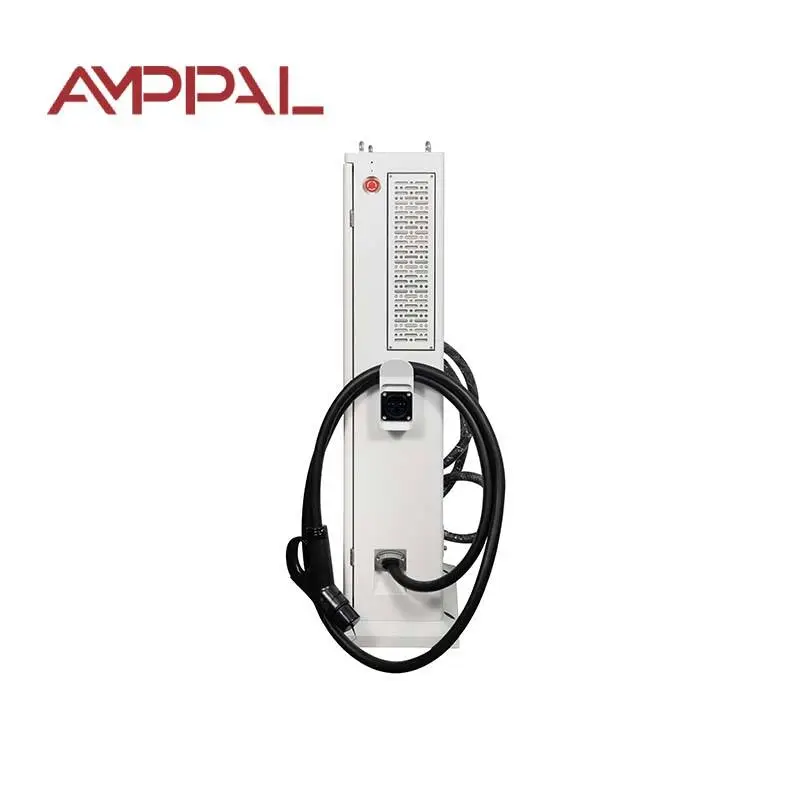

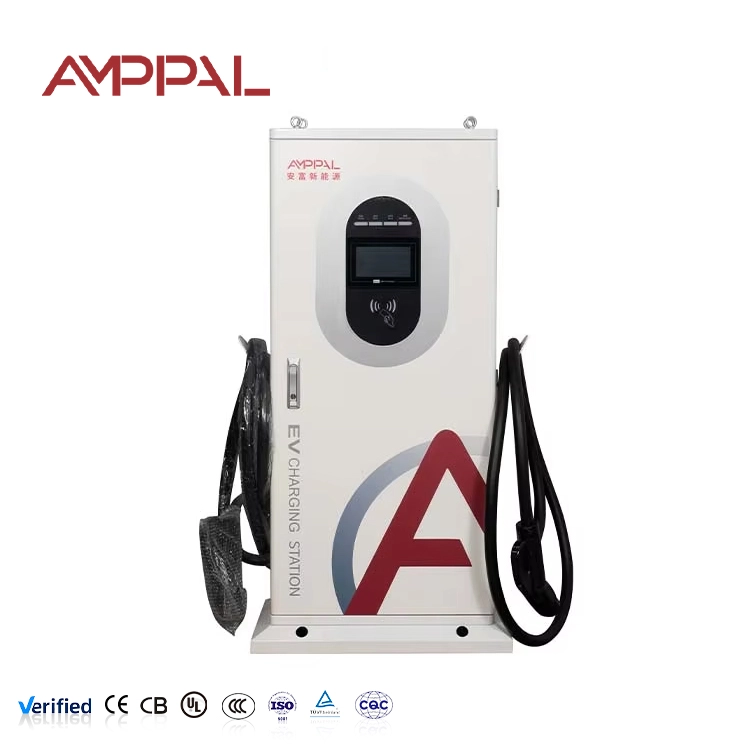

Suolailma, aavikon lämpö, ​​pakkasyöt – ympäristöt, jotka tappavat halvat laturit, ovat juuri siellä, missä AF-DC-040-Y-B-O-3/4/5-H on suunniteltu pysymään hengissä. Se on lattialla seisova integroitu DC-pikalaturi 1517 x 650 x 300 mm kaapissa jalustalla, jonka teho on 40 kW 200–1000 VDC ja jopa 100 A AC380 V +/- 15 %.

Kukaan ei osta 40 kW:n yksikköä, koska se on lumoava. Se kattaa todellisten asiakkaiden – taksit, pakettiautot, työmatkalaiset – työpäivän maksamatta sähköstä, jota he eivät koskaan käytä. Ratkaiseva kysymys ei ole tarran hinta.

Miksi tämä yksikkö maksaa vähemmän yli 5 vuodessa

Jauhemaalattu teräskaappi, IP54: pölytiivis ja roisketiivis, joten rannikkosuola ja tien lika hyökkäävät maaliin elektroniikan sijaan.

Yksikkö kestää -25 C talvet ja +50 C kesät, alenee tasaisesti kuolemisen sijaan - logiikka suojaa moduuleja.

96 tunnin suolasuihkutestaus jokaisesta tuotantoerästä peräisin olevalle näytteelle – sama standardi, jota käytetään laivakäyttöisissä laitteissa.

Kulutusosat - pistooli, tuulettimet, suodatin, seula - ovat plug-in-moduuleja, jotka paikallinen sähköasentaja voi vaihtaa paikan päällä.

Varaosia on varastossa yli 8 vuotta, ja kuluvat osat ovat halpoja, eivät kalliita.

95 % huipputehokkuus ja valmiustilan logiikka: istuntojen välillä istuva yksikkö kuluttaa noin yhtä paljon kuin muutama LED-lamppu.

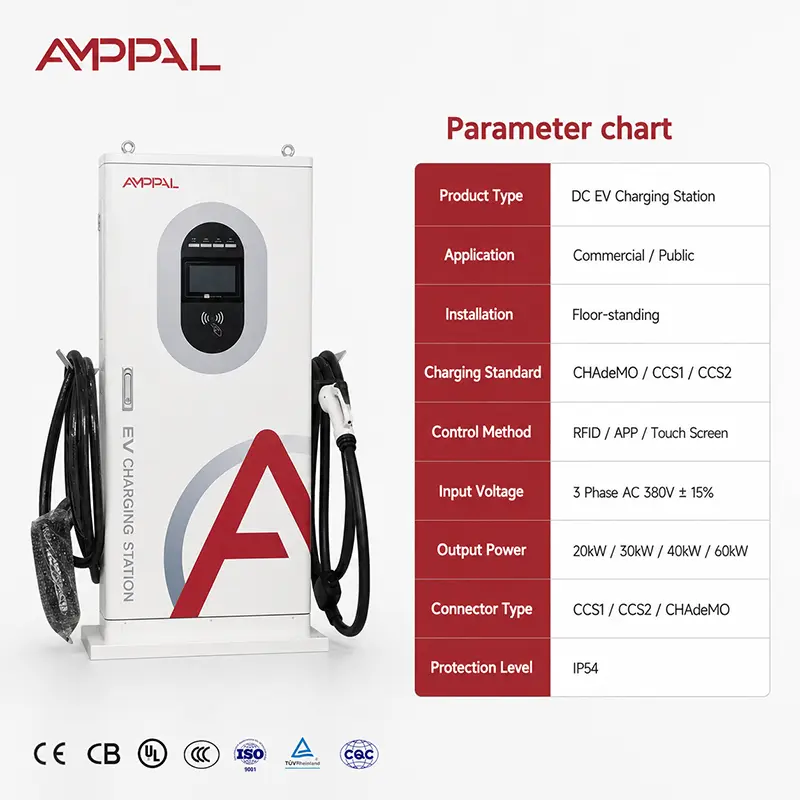

Tekniset tiedot - 40 kW malli AF-DC-040-Y-B-O-3/4/5-H

Missä 40 kW:lla on järkeä – viisi todellista sivustoa

Rannikon polttoaineasemat 500 metrin säteellä merivedestä – suolasuihkutarina on tässä tärkein, ja jauhemaali ansaitsee hintansa jo toisessa vuodessa.

Aavikon valtatiet Persianlahdella, jossa iltapäivän kaappilämpötilat ylittävät 60 C ja vain leveät lämpöyksiköt selviävät kahdesta kesästä.

Vuoristosolat ja kylmävarastot -25 C:een asti - yksikkö alkaa, kun ohuemmat mallit jäävät jumiin.

Lentokenttä- ja hotellipalvelijat, joissa autot istuvat 2-6 tuntia ja 40 kW täyttää useimmat akut ilman täyttä pikalatausta.

Teollisuuspuistot jakeluautoineen ja työntekijäautoineen - yksi 40 kW:n yksikkö pitää vaatimattoman laivaston liikkeessä ilman muuntajapäivitystä.

Kuinka muotoilu pitää sen elossa

Kuumuus on todellinen vihollinen. Ilma tulee alhaalta edestä, ylittää tehomoduulit ja poistuu ylhäältä - suora savupiipun reitti, joka toimii jopa seinää vasten. Ohjauskortti tarkkailee moduulin lämpötilaa jatkuvasti; jos kotelo lämpenee, laturi laskee tasaisesti sen sijaan, että se katkaisee istunnon.

Kotelo hoitaa työn toisen puolen. Jauhemaali paistetaan päälle, ei ruiskuteta märkänä, joten se kestää soraautojen ja vaunujen aiheuttamaa lastua. Näytön ja oven ympärillä olevat tiivisteet on puristettu, ei liimattu, minkä vuoksi IP54-luokitus on voimassa vuosien avaamisen jälkeen.

Kolmanneksi kulutusosat ovat halpoja osia. Tuuletin, suodatin tai näyttö maksaa murto-osan uudesta laturista, ja yksi pieni vararasia pitää kaksi tai kolme yksikköä terveenä – ei matkoja huoltokeskukseen.

Sertifikaatit, testit ja erätodisteet

Sertifikaatit, jotka voit luovuttaa tarjoukseen: CE, TUV, CB sekä CCC kotimaassa ja UL pyynnöstä Pohjois-Amerikassa.

IP54 on varmistettu pöly- ja roisketesteillä talon sisällä, ei ole oletettu tietolomakkeesta.

Suolasuihku toimii 96 tuntia jokaisen erän näytteessä - saa kiinni huonon pinnoitteen ennen kuin se saavuttaa rannikon.

Jokainen yksikkö tekee -25 C kylmäkäynnistyksen ja 24 tunnin täyskuormituksen 40 C ympäristön lämpötilassa ja lämpölokia pidetään yksikköä kohti.

Mittarin kalibrointitodistus toimitetaan laitteen mukana, joten ensimmäinen kuljettajalaskusi perustuu tarkistettuun lukemaan.

Teräskelasta laatikolliseen laturiin: 8 askelta

Leikkaus ja taitto tapahtuvat FANUC- ja TRUMPF-robottisolujen kanssa jaetuilla CNC-lävistys- ja laserlinjoilla.

Jauhemaalaus kovetetaan, minkä jälkeen näytteet samasta erästä saapuvat 96 tunnin suolaruiskukammioon.

AC- ja DC-osat kootaan eri linjoille, joten työkalut eivät koskaan risteä näiden kahden välillä.

Johdotus noudattaa dokumentoitua vääntömomenttiaikataulua - jokainen korvake kiristetään numeroon, ei tunteella.

Suojaustestit tulevat seuraavaksi: ylilämpötila, ylijännite ja maadoitusvika, joista jokainen laukeaa tarkoituksella laitteistossa.

Yksikkö kestää -25 C kylmäkäynnistyksen, sitten 24 tunnin täyden kuormituksen 40 C:ssa lämpötilojen ollessa kirjattuina.

Tiivisteet, oven tiivisteet ja kaapelitiivisteet tarkistetaan; IP54-vesisuihkutesti tehdään kuudesta suunnasta.

Kalibrointitodistus myönnetään ja laite on pakattu kuljetusta varten.

Mitoitusopas: Onko 40 kW oikea työhevonen sinulle?

Valitse 40 kW, kun asiakkaasi viipyvät 30–90 minuuttia ja sivustosi on ulkona, esillä tai molemmissa. Se on suloinen paikka taksiasemille, kauppiaille, hotellien etupihoille ja varastopihoille, joissa 30 kW tuntuu hitaalta ja 60 kW syöttää tehoa, jota kukaan ei käytä. Se sopii myös useimpiin olemassa oleviin 380 V liitäntöihin, mikä pitää rakennustyöt pieninä.

Nyt se rehellinen osa. Jos jokaisen istunnon täytyy päättyä alle 30 minuutissa, 40 kW on väärä työkalu – siirry 60 kW:iin tai korkeampaan. Jos sivustosi on puhdas sisätalli ilman säätä, maksat IP54:stä ja suolasuihkeesta, joita et tarvitse; seinään asennettu sisäyksikkö maksaa vähemmän. Ja jos käytät 20 tunnin päiviä täydellä kuormalla, osta laajennettu varaosasarja heti ensimmäisestä päivästä lähtien - ase ja tuulettimet ovat kuluvaa tavaraa, täys pysähdys.

Ostaminen suoraan Yueqingin tehtaalta

Maksusta lähetykseen: 3-5 arkipäivää näytteille, 15-20 työpäivää täyteen astiaan.

Näyte MOQ on yksi yksikkö; kontin hinnoittelu alkaa 10 yksikköä, ja sekamallit jakavat kontin.

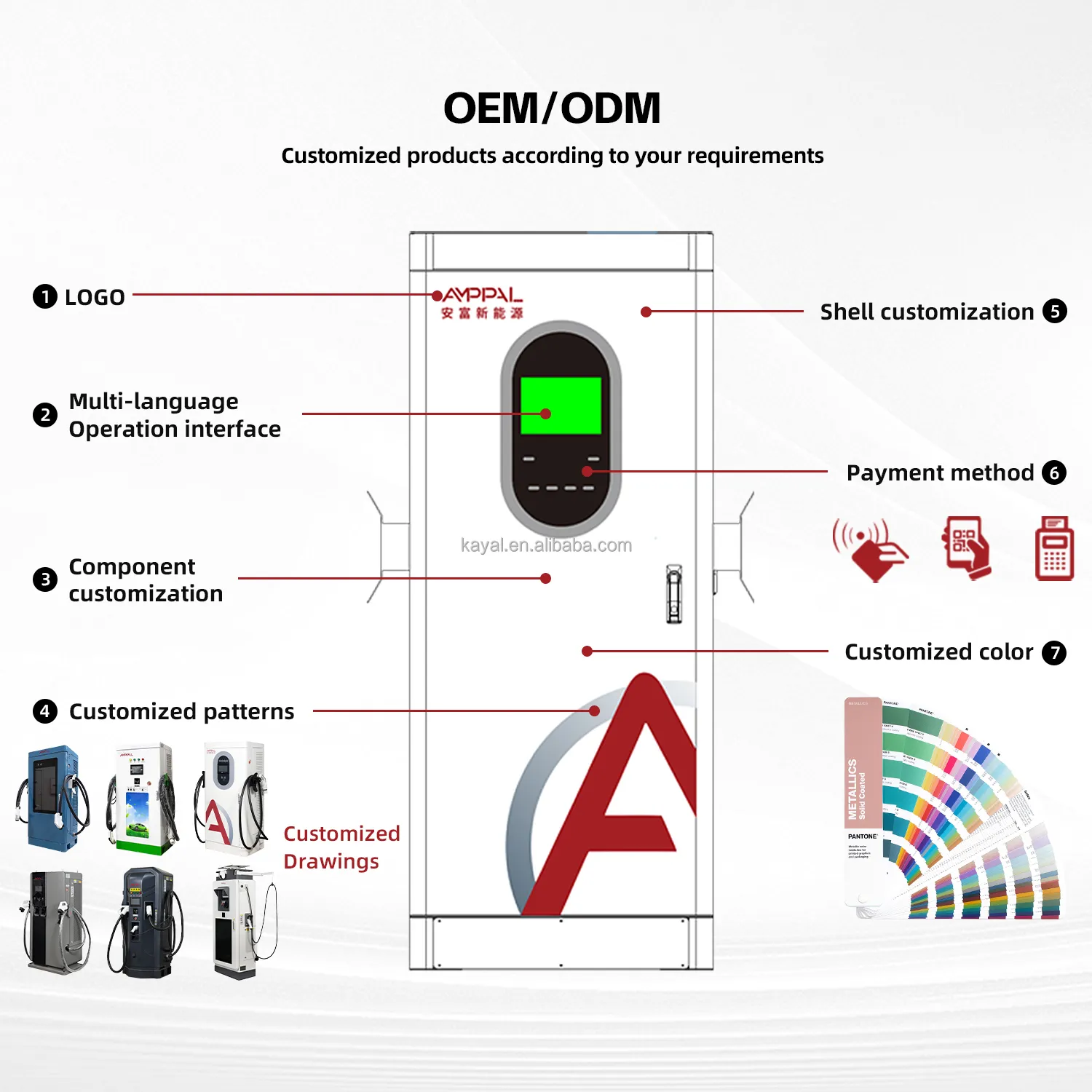

OEM ja räätälöinti: logo, kaapin väri, maksuintegraatio ja tehotarrat tarpeidesi mukaan.

Paperit kattavat laskun, pakkausluettelon, konossementin, CE/TUV-todistukset ja testiraportit sekä EU-vaatimustenmukaisuusvakuutuksen Eurooppaan suuntautuville tilauksille.

AMPPAL on toimittanut yli miljoona yksikköä vuodesta 2014 lähtien ja käyttää yli 200 asemaa omilla laitteillaan - seisomme päivittäin käyttämiemme varusteiden takana.

Kuinka yksiköt pakataan ja lähetetään

Laati vastaa yksikön jalanjälkeä: puurunko nelisuuntaisella lavapohjalla vaahtomuovikulmalohkoilla, kosteustiivistetty valtameren jalkaa varten. Pistoolin kaapeli on kierretty ja kiinnitetty, joten liitin ei koskaan roikkuu kuormituksen alaisena.

Yksi laatikko per lavapaikka. 20 jalan kontti kuljettaa noin 10 yksikköä, 40 jalan korkea kuutio noin 24 sekoitettuna seinään kiinnitettäviin malleihin. Jokainen kontti valokuvataan ennen kuin ovet sulkeutuvat.

Kauppaehdot ovat EXW Yueqing, FOB Ningbo tai CIF toimitettuna satamaan. EU-vaatimustenmukaisuusvakuutus sisältyy Eurooppaan tehtäviin tilauksiin.

Varaosat, korjaukset ja käyttökustannukset

Kahden vuoden jakso kattaa tehomoduulit, ohjaimen, näytön ja jäähdytysjärjestelmän. Budjetti sen yli: tuuletinsarja noin vuonna kolmanteen, asekokoonpano noin vuonna neljä kiireisellä paikalla.

Varaosat pysyvät varastossa yli 8 vuotta - näytöt, pistoolit, tuulettimet, suodattimet, ohjaustaulut - ja useimmat lähtevät viikon sisällä.

Laiteohjelmiston etäpäivitykset ja OCPP 1.6/2.0 -määritystuki, joihin vastataan yhden työpäivän kuluessa sähköpostitse tai WhatsAppilla.

Huoltoohjeemme: puhdista imusuodatin kuukausittain pölyisissä tai rannikkokohteissa, huuhtele suola pois kaapista meren lähellä, kiristä liitännät vuosittain.

Pyydä viiden vuoden varaosakoritarjous: tuulettimet, suodattimet, yksi näyttö, yksi pistoolikokoonpano - budjetoidaan kerran, ei aina, kun jokin epäonnistuu.

Näkemämme kenttävirheet (väärä / oikea)

Väärin: maadoitustangon ohittaminen, koska yksikkö näyttää hyvin eristettyltä. Oikealla: asenna asianmukainen PE-maaliitäntä ohjekirjan mukaisesti; ylijännitesuoja toimii vain, kun maantie on todellinen.

Väärin: kaapelin annetaan vetää asfaltilla, missä trukit ohittavat. Oikealla: käytä kaapelikoukkua tai pientä jalustaa ja tarkasta vaippa kuukausittain; leikatusta takista tulee myöhemmin takuu mitätöivä korjaus.

Väärin: kaapin painepesu, kun ovi on auki tai liittimet kytkettynä. Oikealla: pese laite lukittuna ja kannet kiinni, huuhtele sitten makealla vedellä rannikkoalueilla suolakalvon poistamiseksi.

Väärin: yläpakoputken tukkiminen kyltillä tai hyllyllä. Oikea: pidä yläosa puhtaana - savupiipun ilmavirta on koko jäähdytysstrategia.

Väärin: halkeilevan näytön jättäminen käyttöön viikoiksi. Oikealla: vaihda näyttömoduuli noin 15 minuutissa; halkeileva näyttö päästää kosteutta käyttöliittymän onteloon.

Käyttäjien palaute kentältä

Polttoaineen jakelija Splitissä, Kroatiassa (syyskuu 2025) käyttää kolmea yksikköä 40 metrin päässä Adrianmerestä. Hänen tuomionsa: jauhemaali näyttää edelleen uudelta kahden suolaruiskutalven jälkeen, kun hänen edellinen merkkinsä ruostui oven tiivisteen alla kahdeksassa kuukaudessa. Hänen oikeudenmukainen valituksensa - oven tiiviste on jäykkä sulkeutua uutena; se pehmenee muutaman viikon kuluttua, ja nyt esivoitelemme sen tehtaalla.

Kaivosurakoitsija Karagandassa, Kazakstanissa (joulukuu 2025) lataa työmaan ajoneuvoja -22 C:een asti. Yksiköt käynnistyvät ja latautuvat ilman esilämmitystä, mikä yllätti hänen sähköasentajan tässä hintapisteessä. Hänen huomautuksensa meille: kosketusnäyttö on hidas alle -15 C, joten hän ajoittaa yötunnit kiinteään aikaan ja pitää päiväajan manuaalista käyttöä varten.

Dubaissa, Arabiemiirikunnissa (maaliskuu 2026) sijaitseva hotellin omistaja vertailee laskuja, ei teknisiä tietoja: yksi 40 kW:n yksikkö sekä varaverkko ja ase maksoivat hänelle kahdessa vuodessa noin 18 % vähemmän kuin hänen edelliset kaksi halvempaa yksikköä, jotka epäonnistuivat helteessä ja söivät korjauslogistiikan säästöt. Hänen valituksensa: suodatin tarvitsee kuukausittaista puhdistusta Persianlahden pölyssä, joten hän ostaa suodattimia kymmenen kappaleen laatikoissa.

FAQ - Kestävyys, varaosat ja käyttökustannukset

K: Mitä IP54 tarkalleen ottaen takaa käytännössä?

V: Pölytiivis sisäosat ja suoja vesiroiskeilta mistä tahansa suunnasta - sade, letkusuihku, merisuihku. Se ei ole upotettava; pidä pohja puhtaana seisovasta vedestä.

K: Kuinka kauan suolasuihkutesti kestää, ja miksi sillä on merkitystä?

V: 96 tuntia näytettä kohti jokaisesta erästä. Yksi tunti vastaa noin viikkojen altistumista rannikolle, jolloin heikon pinnoitteen saaminen kiinni ennen lähetystä.

K: Jatkaako laite lataamista +50 C ympäristössä?

V: Kyllä, mutta lähtö voi laskea asteittain yli noin 45 C moduulien suojaamiseksi - istunto jatkuu pienemmällä teholla pysähtymisen sijaan.

K: Mitkä osat todella kuluvat ja mitä ne maksavat?

V: Tuulettimet, suodatin, pistoolikokoonpano ja suojus ovat normaaleja kulutusosia - plug-in-moduuleja, joita on varastossa yli 8 vuotta. Pyydä viiden vuoden varaosakorin tarjous.

K: Kattaako 2 vuoden takuu aseen ja näytön?

V: Valmistusvirheet katetaan; väärinkäytöstä tai ilkivallasta aiheutuvia fyysisiä vahinkoja ei ole. Tästä syystä suosittelemme yhden varapistoolin ja näytön säilyttämistä paikan päällä.

K: Kuinka usein suodatin tulee puhdistaa?

V: Normaalisti 1-3 kuukauden välein, kuukausittain pölyisissä tai rannikkoalueilla. Tukkeutunut suodatin nostaa lämpötilaa ja vähentää hiljaisesti tehokkuutta.

K: Voinko käyttää tätä laitetta sisätiloissa?

V: Kyllä, mutta maksat ulkokarkaistuksesta, jota et tarvitse; seinälle asennettavat sisämallimme ovat halvempia.

K: Onko 96 tunnin suolaruiskutustulos saatavilla projektitarjoukseeni?

V: Kyllä – lähetyksen mukana toimitetaan erätestausraportit, ja voimme toimittaa ne tarjousasiakirjoihin pyynnöstä.
