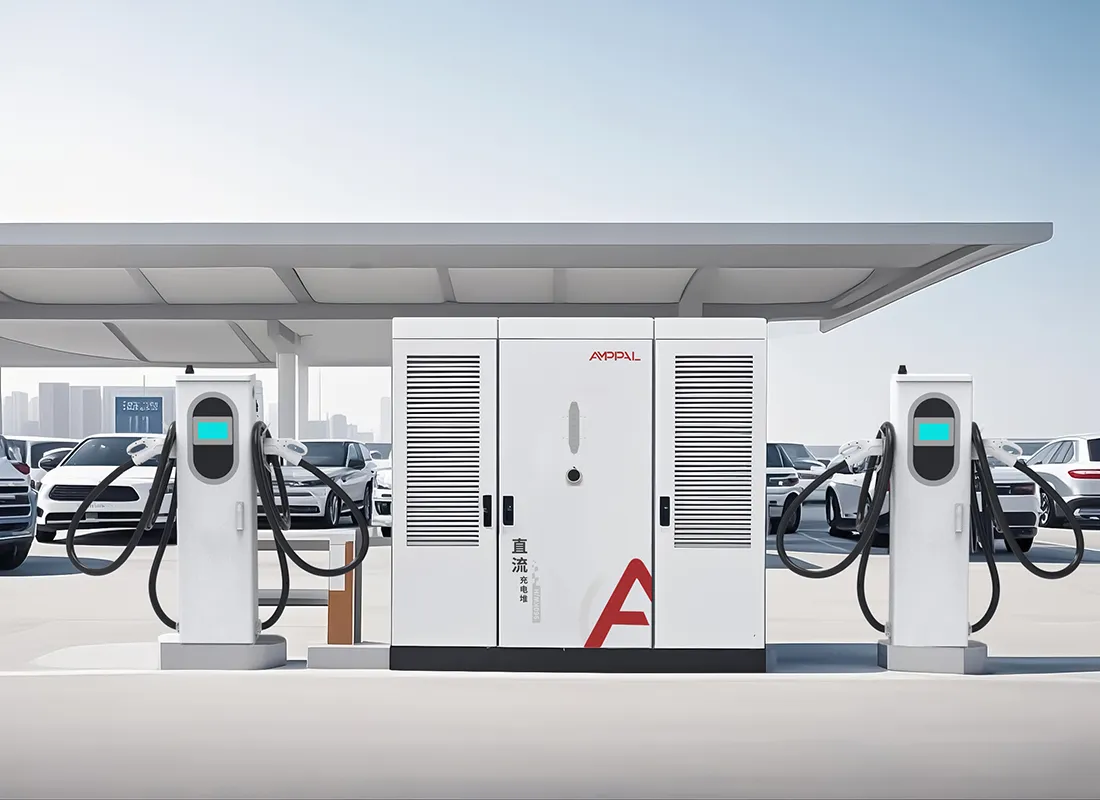

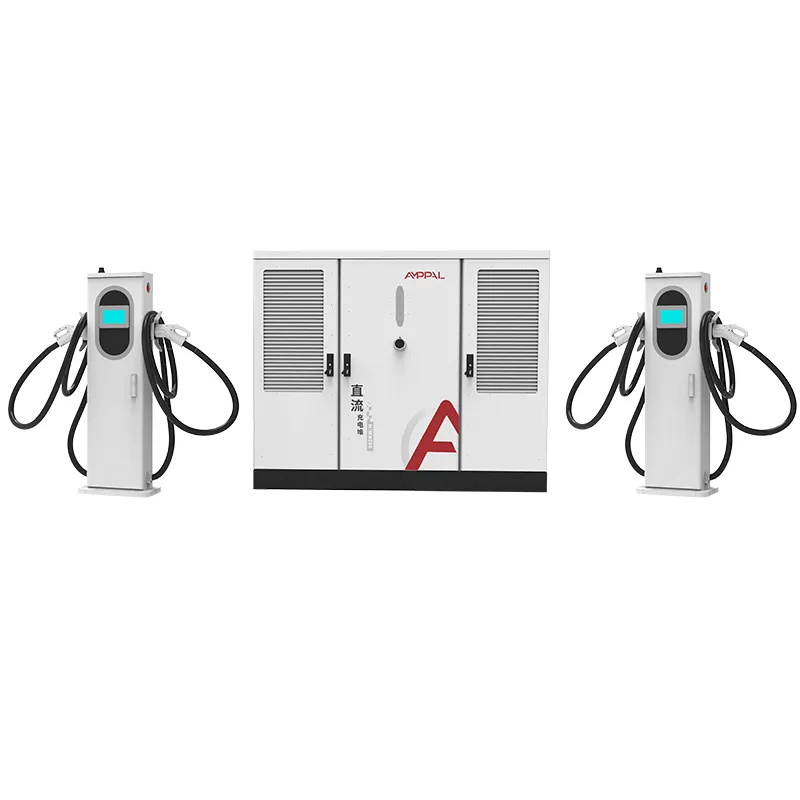

600 kW:n nestejäähdytteinen ultranopea sähköauton latausjärjestelmä raskaaseen käyttöön

Mikä AF-DC-600 on ja mitä se signaloi

AF-DC-600 on 600 kW:n nestejäähdytteinen latauspino, joka on rakennettu sopeutumaan siihen, mihin teollisuus on menossa, ei vain nykyiseen. Sen 600 A nestejäähdytteiset liittimet noudattavat AMPPAL:n itse ehdottamaa liitingeometriaa huhtikuussa 2025 Kantonin messuilla. Ehdotus kiinnitti kansainvälisen sähköteknisen komission (IEC) asiantuntijoiden huomion.

Standardilla on enemmän merkitystä 600 kW:lla kuin 60 kW:lla. Jokainen valmistaja voi rakentaa suuren tehomoduulin; todellinen kysymys on, sopiiko kuljettajan kädessä oleva pistoke edelleen asemalle, jonka seuraajasi rakentaa vuonna 2030. AMPPAL päätti sijoittaa suunnittelupainonsa juuri tuon liitäntäkysymyksen taakse.

Tämä pino on konkreettinen tulos: 600 kW:n tehoallas, 600 A nestepistoolit, OCPP 1.6/2.0 -telemetria ja liitäntä, joka on suunniteltu kestämään vuosikymmenen liittimien kehitystä.

Ehdotus kattaa fyysisen kerroksen, jonka useimmat myyjät ohittavat: jäähdytysnesteen liittimet ja koskettimien asettelu, jotka päättävät, sopiiko valmistajan A ase valmistajan B aseman kanssa. Ilman tätä kerrosta jokaisesta 600 A:n asennuksesta on vaarassa tulla saari, jota vain sen oma tuotemerkki voi palvella.

Miksi Standard-LED-tekniikalla on merkitystä 600 kW:n teholla

Käyttöliittymän pitkäikäisyys: nestejäähdytteinen liitin noudattaa AMPPAL-standardin ehdotusta, joten nyt ostettu laitteisto pysyy yhteensopivana standardin kypsyessä.

600 A jatkuva teho jokaisesta liittimestä, suljetun jäähdytysnestesilmukan kiinnityskaapelin ja pistoolin ollessa alle 45 °C.

600 kW:n allaskapasiteetti palvelee neljää 150 kW:n luokan istuntoa tai yhtä kuorma-auton täysvirtalatausta; ajastin tasapainottaa molemmat.

94,5 % huipputehokkuus ja IP54-suojaus samassa S2-luokan kaapissa kuin 480 kW:n malli, mikä yksinkertaistaa varaosia ja koulutusta.

Täysi protokollakattavuus jokaisessa päätteessä — CCS1, CCS2, GB/T, CHAdeMO, NACS — joten yksi pino kattaa sekamarkkinat.

OCPP 1.6/2.0 etädiagnostiikalla, yksinkertaisempi, koska tietomalli on jo yhteentoimiva.

Pienempi jälkiasennusriski: kun standardi valmistuu, ehdotuksen mukaan rakennetut asemat tarvitsevat laiteohjelmistopäivityksiä, eivät uusia pistooleja tai tyynyjä.

Tekniset tiedot

Kuka tarvitsee 600 kW tänään (ja kuka on aikaisin)

Raskaat käytäväasemat, joille 800 V:n kuorma-autot ja linja-autot saapuvat arvaamattomin väliajoin.

Alueelliset solmukohdat, joiden on palveltava neljää autoa keskimäärin 150 kW:lla ilman toista muuntajaa.

Varastot kaukoliikenteen sähköautoille 40-90 minuutin lounasaikamaksuilla.

Satama- ja logistiikkapihat standardisoivat 600 A nesteliittimiä laivastolleen.

Kansalliset käytävän pilotit maissa, jotka ottavat käyttöön IEC:n mukaisen nestejäähdytysrajapinnan.

Kuinka pino ja standardi toimivat yhdessä

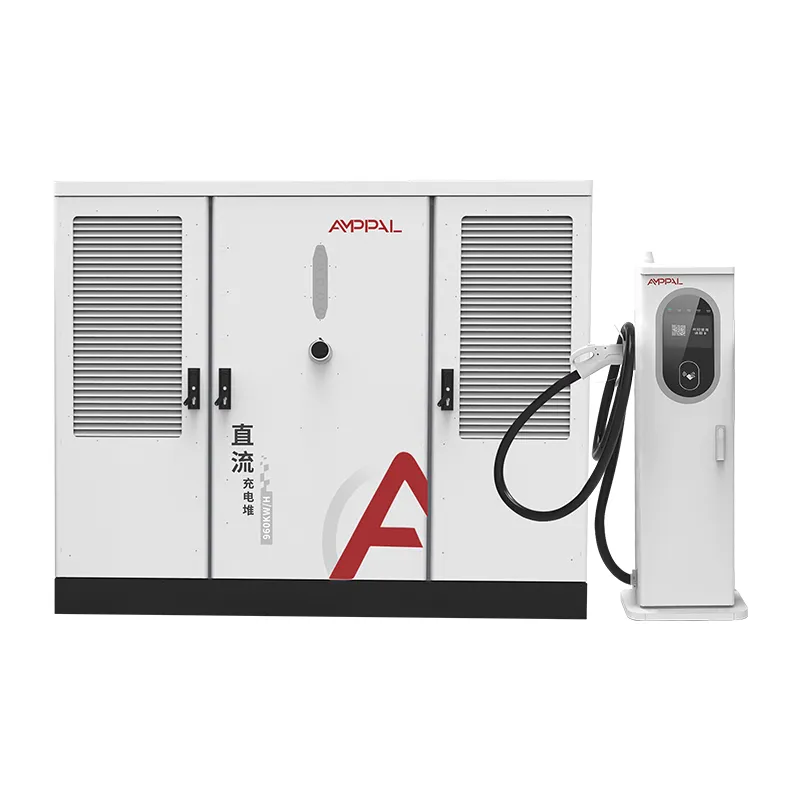

AF-DC-600 käyttää samaa arkkitehtuuria kuin muut S2-perheet: AC380V±15% syöttö, 600 kW:n tehomoduulin allas yhdessä DC-väylässä ja 600 A nestejäähdytteiset liittimet suljetuilla jäähdytysnestelenkeillä. Ajastin myöntää kullekin päätteelle sen pyytämän virran poolirajaan asti.

Liitäntätyöllä on väliä liittimessä, jossa vakioehdotuksessa määritellään koskettimien sijoittelu, jäähdytysnesteen sovitusgeometria ja kättelyjärjestys aseen ja ajoneuvon välillä. Tämä on osa, jonka avulla 2026-kuorma-auto voidaan kytkeä 2031-asemaan ja silti neuvotella siististi. Jokainen pääte toimitetaan nykyisen kättelyversion kanssa, ja aseen laiteohjelmisto päivittyy OCPP:n kautta, kuten muukin pino.

Telemetria käyttää samaa OCPP-kanavaa kuin tehonsäätö, joten taustaosa näkee jäähdytysnesteen lämpötilan, liitinjaksot ja moduulin kunnon päätekohtaisesti – tiedot, joita IEC-työryhmä käyttää standardin tarkentamiseen.

Beyond Certificates: AMPPAL-standardiehdotus

AF-DC-600 toimitetaan täydellisellä CE/TUV/CB/CCC/UL-sertifikaattisarjalla, ja nesteliitin on sertifioitu erikseen ehdotetun liitännän mukaisesti.

Jokainen kaappi läpäisee eristysresistanssitestin 1000 VDC:llä sekä maadoituksen jatkuvuuden tarkistuksen.

Moduulitasapaino 600 kW:n altaalla vahvistetaan kahden päivän täyden kuormituksen polttovaiheessa tehtaan kuormituspankissa.

Aseen kestävyys seuraa 20 000 jakson näytteenottotestiä, joka on mitoitettu käytävän käyttöennusteiden mukaan.

IP54-suojaus (IEC 60529) ja ylijännitesuoja (IEC 61000-4-5) vahvistetaan jokaiselle erälle.

Erätestausraportit toimitetaan yksikön mukana, mukaan lukien liitosloki palamisesta.

Kahdeksan askelta AF-DC-600:n takana

S2-luokan kotelon teräslevy leikataan TRUMPF-lasereilla ja muotoillaan sitten CNC:llä.

Kaappi saa pulverimaalatun ulkoviimeistelyn.

Sopivat moduulisarjat tulevat erilliseltä DC-kokoonpanolinjalta.

600A nestepistoolit kootaan puhtaalle penkille ja jäähdytysneste suljetaan paikalleen.

Kiskot ja valjaat ovat vääntömomenttiohjattuja; jäähdytysnestesilmukka on painetestattu.

FANUC-robotit käsittelevät moduulien sijoittelua.

Laite on ladattu laiteohjelmistolla ja OCPP-profiili on asetettu taustajärjestelmääsi.

Vasta kahden päivän palamisen ja 14 pisteen tarkastuksen jälkeen kaappi hylätään.

Varhainen omaksuja vai nopea seuraaja: kumpi olet?

Osta AF-DC-600, jos rakennat vuosikymmenen ajan: käytävät, kuorma-autot tai valtakunnallinen verkko, joka standardoi 600 A nesteliitäntöjä. Varhaisen standardin laitteistot eivät tarvitse jälkiasennusta, kun IEC:n suositus vahvistuu, ja aikaisin sitoutuvat käytäväverkot myös lukitsevat liitintarjonnan ennen kuin valtavirran kysyntä tulee.

Ohita se, kun istuntosi ovat enimmäkseen 250A-luokkaa: 600 kW:n altaat ja 600 A:n aseet maksavat enemmän kuin työ vaatii, ja 240 kW:n tai 360 kW:n pino ansaitsee saman tulon. Ohita se myös silloin, kun verkkoyhteys ei kestä 600 kW:n tehoa, koska pino käy tyhjäkäynnillä arvonsa alapuolella.

Jos olet nopea seuraaja, viimeisteltyjen IEC-asiakirjojen odottaminen on perusteltua – mutta AF-DC-600 toimittaa jo AMPPAL-geometrian, joten odotus ostaa lähinnä paperia, ei laitteistomuutoksia.

Toimittajan valinta, jolla on ääni standardissa

AMPPAL esitteli nestejäähdytteisen liitäntäehdotuksen Kantonin messuilla huhtikuussa 2025 ja on keskeinen osallistuja maailmanlaajuiseen nestejäähdytysstandardikeskusteluun.

NEOMin vihreä vetyprojekti Saudi-Arabiassa vei 500 nestejäähdytteistä yksikköä samalta tuotantolinjalta.

Varastorakenteet lähtevät tehtaalta 15-20 työpäivän kuluessa ja minimitilaus on yksi pino.

Yli 200 asemaa AMPPAL:n omassa verkossa antavat insinööritiimille kenttätiedot liittimien kulumisesta.

EXW-, FOB Ningbo- tai CIF-hinnoittelu nimetyn insinöörin kanssa, joka jatkaa käyttöönottoa.

S2-luokan toimitus: laatikot, pultit ja asiakirjat

AF-DC-600-kaappi, jonka koko on 1850 x 1850 x 1000 mm, toimitetaan vahvistetussa vanerilaatikossa, ja jokainen 600 A:n nesteliitin on vaahtovuoratussa, jäähdytysnestetiivistetyssä laatikossa.

Yksi pino, jossa on kaksi päätekuormaa 40 jalan konttia kohden; laatikon pultit lattiakiskoihin ja kokonaispaino kulkee 1400-1600kg per sarja.

Vientipaketti sisältää kauppalaskun, pakkausluettelon, B/L:n, alkuperätodistuksen ja eräkohtaiset testiraportit EXW-, FOB Ningbo- tai CIF-ehdoilla; merirahti Ningbosta Rotterdamiin kestää 32-38 päivää, ja lentorahti on vaihtoehto kiireellisille yksittäisille yksiköille.

Kahden vuoden kansi, joka on rakennettu noin 600 A laitteistolle

Takuu on voimassa 2 vuotta kaapin, liittimien, moduulien ja jäähdytysnestepiirin osalta, mukaan lukien liitännän geometrian uudelleentarkistus kehittyvän standardin mukaisesti.

Jäähdytysnesteen täyttösarjat ja nestevarapistoolit toimitetaan 3–5 työpäivän kuluessa.

Neljännesvuosittain kauko-ohjattu tarkkailee jäähdytysnesteen lämpötilatrendejä ja liittimien kiertolaskuja.

Kuuden kuukauden tarkastuslomake – jäähdytysnesteen määrä, puristimet, pistoolin kuluminen – toimitetaan viidellä kielellä.

Erillinen WhatsApp-linja yhdistää sinut myynnin jälkeiseen insinööriin sarjanumerosi kanssa.

Huippuvirran pinojen käyttö: Väärä vs. oikea

Väärin: oletetaan, että mikä tahansa 600 A liitin toiselta merkiltä sopii AF-DC-600 aseen kanssa. Oikealla: Käytä sopivaa AMPPAL-liitintä; kättely ja jäähdytysnesteen liitin noudattavat ehdotettua standardia, ei patentoitua pikakuvaketta.

Väärin: pinon käyttäminen täydellä 600 kW teholla 400 A:n verkkosyötöllä. Oikealle: Aseta käyttöliittymän tuloraja vastaamaan yhteyttä; aikatauluttaja kunnioittaa sitä.

Väärin: Käsittele nestepistoolia ilmapistoolina ja kierrä se tiukalle. Oikealla: ripusta se telakkakoukkuun; tiiviit kelat taittelevat jäähdytysnesteletkua.

Väärin: Ohitetaan liittimen jakson kirjaaminen. Oikealla: Tarkista päätekohtaiset syklit neljännesvuosittain; se ennustaa aseen vaihdon noin 10 % tarkkuudella.

Väärin: laiteohjelmiston päivittäminen tarkistamatta OCPP-versiota paikan päällä. Oikea: Yhdistä taustaprofiili ensin; pino tukee versioita 1.6 ja 2.0, mutta ne vaihtuvat konfiguraatiossa.

Ääniä varhaisista 600 kW:n käyttöönotoista

Turkkilainen moottoritien pitäjä asensi yhden AF-DC-600:n syyskuussa 2025 kokeilukäytävälle. Heidän suunnittelupäällikkönsä sanoi, että IEC-linjattu liitin oli ratkaiseva tekijä, koska aikaisemmassa 350 kW:n kokeilussa oli käytetty patentoitua pistoketta, joka jumitti ne. Valitus: käyttöönotto kesti viikon pidempään kuin 480 kW:n S2, koska verkonhaltija halusi lisäsuojatutkimuksia. He suunnittelevat nyt toista yksikköä vastakkaiseen suuntaan.

Norjalainen varastolataussähköauto käyttää pinoa kolmen kuorma-auton lounasaikaan. Nelikaistainen aikataulutasapaino toimi ohjeiden mukaan, ja kuorma-autot nousivat 20 %:sta 80 %:n lataustilaan kukin noin 40 minuutissa; työmaapäällikkö huomautti, että tiivistetty jäähdytysnestepiiri tarvitsi yhden tasotarkastuksen kuudessa kuukaudessa, ei viikoittaisia ​​veden täyttöjä, joita he olivat odottaneet.

Kazakstanin käytävän kehittäjä osti kaksi yksikköä heti Canton Fair -kokouksen jälkeen, jossa AMPPAL esitteli ehdotuksen. Heidän toimitusjohtajansa sanoi, että ostaminen standardien tuottajalta tuntui turvallisemmalta kuin seuraajalta ostaminen, ja he tilasivat kolmannen laitteen ennen ensimmäisen toimittamista.

Standardit UKK: Kahdeksan suoraa vastausta

K: Mitä AMPPAL tarkalleen ottaen ehdotti kantonin messuilla?

V: Nestejäähdytteinen latausliitäntästandardi, joka kattaa liittimen geometrian, jäähdytysnesteen liittimet ja kättelyprotokollan; IEC:n asiantuntijat osoittivat kiinnostusta ehdotusta kohtaan.

K: Toimiiko AF-DC-600 nykyajan autojen kanssa?

V: Kyllä, jokainen pääte tukee CCS1:tä, CCS2:ta, GB/T:tä, CHAdeMO:ta ja NACS:ää, joten nykyinen kalusto veloittaa normaalisti.

K: Mikä muuttuu, kun IEC-standardi valmistuu?

V: Todennäköiset laiteohjelmisto- ja testipäivitykset; ehdotettu laitteistogeometria AMPPAL on jo tuotteessa, joten fyysinen liitin ei muutu.

K: Voiko yksi pino palvella neljää autoa kerralla?

V: Kyllä, 600 kW:n allas jakautuu jopa 8 terminaaliin, ja 600 A nestemäiset kaistat ovat etusijalla.

K: Mitä asennus tarvitsee verkosta?

A: AC380V±15 % kolmivaiheinen; täysi lähtö vetää noin 910A vaihetta kohti, joten useimmat kohteet suunnittelevat muuntajan.

K: Onko jäähdytysneste turvallista törmäyksessä?

V: Neste on dielektristä ja myrkytöntä käytetyillä tilavuuksilla, ja silmukka on tiivistetty ja painetestattu.

K: Kuinka nopeasti voimme vastaanottaa toimituksen?

V: Noin kolmesta neljään viikkoa (15-20 työpäivää) sen jälkeen, kun talletus laskeutuu varaston rakentamiseen.

K: Kattaako takuu tulevat standardipäivitykset?

V: Laiteohjelmistopäivitykset ovat ilmaisia ​​2 vuoden ajan, ja laitteiston geometria vastaa jo ehdotettua standardia.
