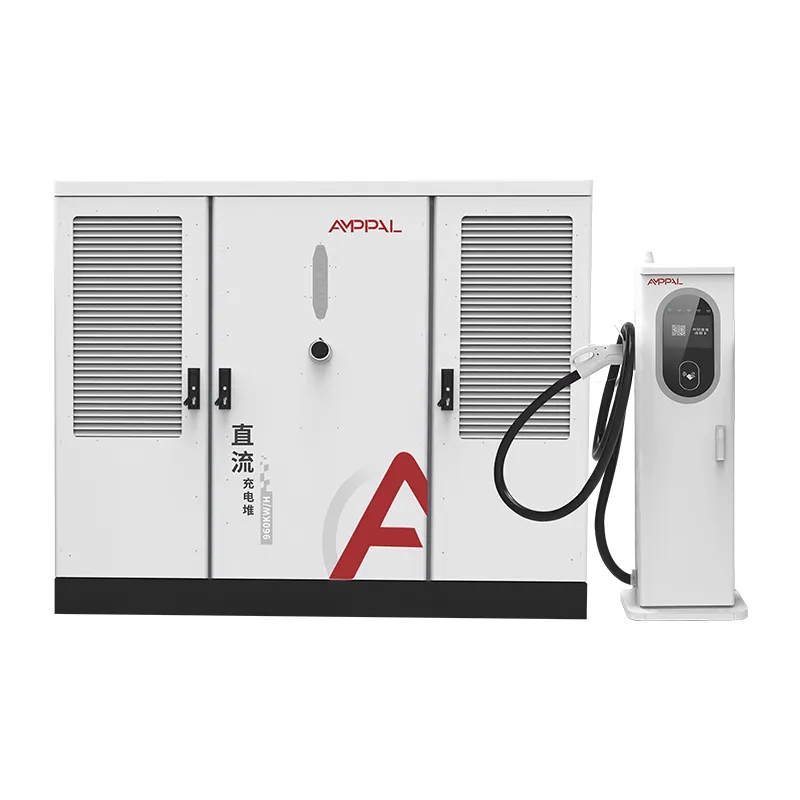

800 kW High Power Split DC EV-latausjärjestelmä kaupallisiin latauskeskittymiin

Mitä UL-sertifikaatit todellisuudessa kattavat

Pohjois-Amerikka ei hyväksy CE-merkkiä todisteeksi laturin turvallisesta asentamisesta. Se hyväksyy listauksen, ja DC-pikalatauslaitteille luettelo on UL.

Tämä 800 kW:n jaettu järjestelmä sisältää UL 2202-2022 -standardin, joka on sähköautojen latausjärjestelmän laitteiden standardi, ja UL 2231-2 -standardia, joka on standardi henkilösuojajärjestelmälle, joka suojaa käyttäjää sähköiskuilta. Molemmat on painettu nimikilpeen, ja molemmat selviävät toimivaltaisen viranomaisen tarkastuksesta.

Tällä sivulla selitetään kaksi standardia, 480 V:n pohjoisamerikkalainen tulorakenne ja yhteensopivuuspisteet, jotka estävät projektien uudelleentyöstämisen.

Meidän tulee kertoa suoraan, mitä tämä sivu ei ole: se ei ole oikeudellista neuvontaa, ja paikalliset koodit vaihtelevat osavaltioittain ja läänin mukaan. Se on käytännön kuva siitä, kuinka listattu 800 kW:n järjestelmä poistaa esteet, joita näemme useimmin Yhdysvaltojen ja Kanadan projekteissa.

Pääsy Pohjois-Amerikan markkinoille: UL vs CE

CE-merkinnän ja UL-merkinnän välinen ero ei ole paperityötä. Kyse on siitä, voidaanko laitteet asentaa ja vakuuttaa laillisesti.

CE on valmistajan itse antama ilmoitus; UL on kolmannen osapuolen listaus, jota tukevat tehdastarkastukset ja seurantatarkastukset.

Useimmat Yhdysvaltain lainkäyttöalueet, laitokset ja vakuutusyhtiöt vaativat kansallisesti tunnustetun testauslaboratorion luettelon, jota CE ei yksin tarjoa.

UL 2202-2022 kattaa latausjärjestelmän laitteet kokonaisuutena: kotelon, johdotuksen, tulopiirit ja lähtöpiirit.

UL 2231-2 kattaa henkilösuojajärjestelmän, turvalukitusketjun liittimen ja tasavirtalähdön välillä.

Molemmilla listauksilla 800 kW:n järjestelmä on valmis sallittavaksi ilman räätälöityä suunnitteluarviointia useimmissa osavaltioissa.

Kanadan osalta samat laitteet voidaan arvioida CSA-vastineiden kanssa; UL-tiedostomme tukevat tätä polkua.

Tekniset tiedot

Yhdysvaltalaiset ja kanadalaiset työpaikat, jotka on rakennettu 800 kW:lle

Osavaltioiden väliset käytävät asemat, joissa 480 V kolmivaiheinen palvelu on jo olemassa ja 800 kW on sopimuskapasiteetti.

Kuorma-autojen pysäkit ja taukopaikat, jotka tarjoavat tarjouksia NEVI:stä tai valtion rahoittamista ohjelmista, jotka edellyttävät luetteloituja laitteita.

Yritys- ja kalustopihat korvaavat dieselinfrastruktuurin tehokkaalla tasavirtalatauksella.

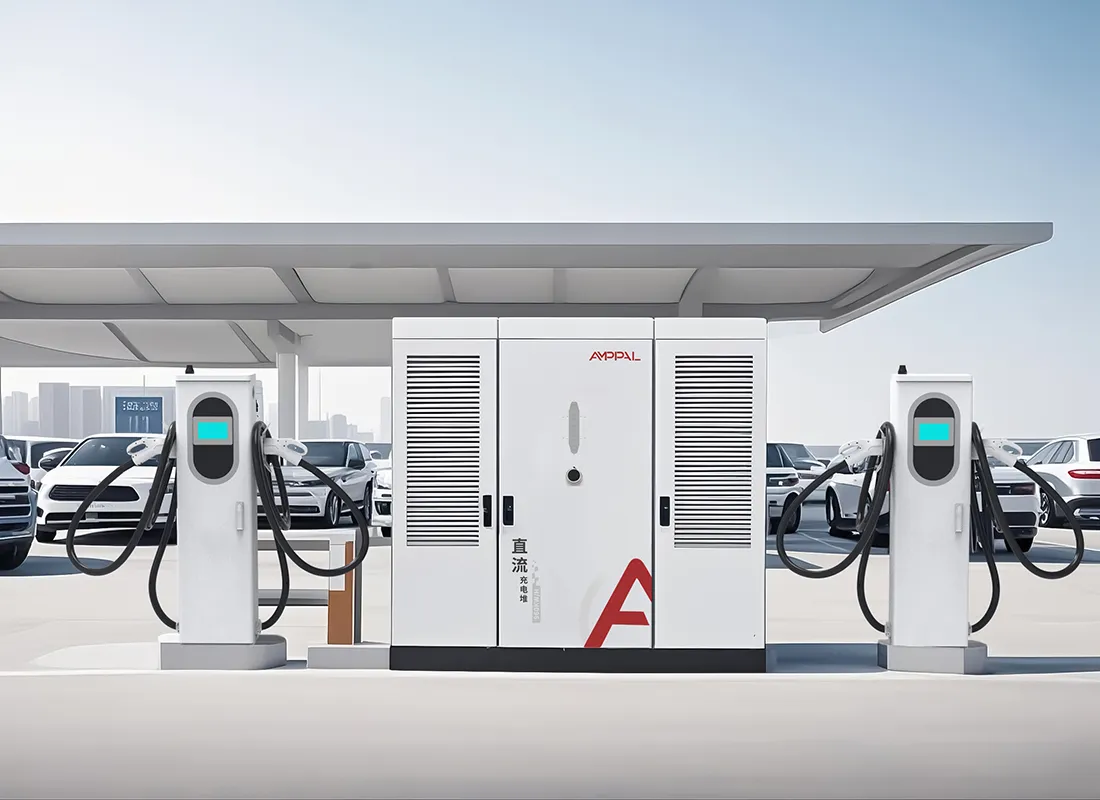

Ostos- ja viihdepaikat, joissa on suuret parkkipaikat ja yksi omistettu muuntaja.

Utility pilottiprojektit, joissa demonstroidaan suuritehoista latausta jakeluverkossa.

Lentokenttä- ja transit-pysäköintirakenteet, joissa yksi 480 V:n palvelu syöttää useita latausvyöhykkeitä.

480 V:n palvelun sisäänkäynnistä CCS1-lähtöön

Kaappi on suunniteltu Pohjois-Amerikan kaupallisen standardin mukaisesti: AC480V ±10% 50/60Hz kolmivaihetulolla. Normaalin 480 V:n palvelun ja kaapin väliin ei tarvita nostomuuntajaa; tasasuuntaajaporras muuntaa suoraan 300-1000VDC väyläksi.

Tehokertoimen korjaus pitää tulon arvossa ≥0,99, mikä pitää kysynnän mittauksen puhtaana ja välttää loistehoa laskuttavien kaupallisten tariffien sakkomaksut.

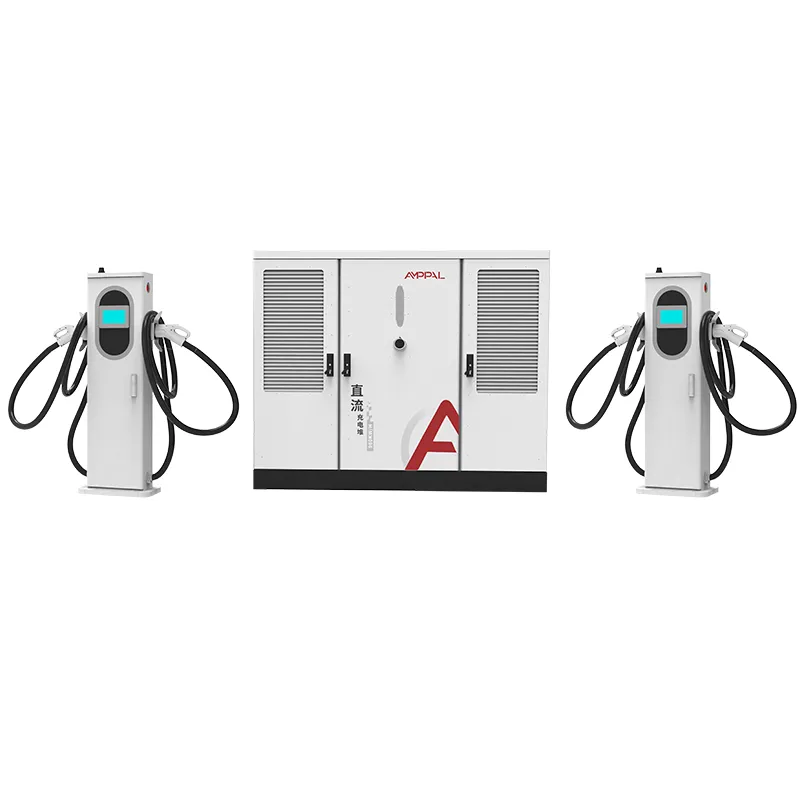

800 kW:n allas syöttää 2-16 terminaalia. Jokainen pääte neuvottelee virtansa ohjaimen kanssa, joten 600 A:n nestejäähdytteinen ja 250 A:n ilmajäähdytteinen kaappi ovat rinnakkain samassa kaapissa, ja lähtöliittimet seuraavat markkinoita: CCS1 Pohjois-Amerikalle, NACS saatavilla.

Maasulku- ja henkilösuojaus hoidetaan kaapin sisällä UL 2231-2:n mukaisesti, ja asema liitetään OCPP 1.6- tai 2.0-taustajärjestelmiin kuormituksen hallintaa ja kauko-ohjausta varten.

Lämpöä ohjaa kaapin oma jäähdytysjärjestelmä, joten ≤65dB melutaso säilyy täydellä tehollakin. Sillä on merkitystä kaupallisissa tonteissa, joissa naapurin kiinteistölinja on lähellä laitealustaa.

UL-merkintä, NEC 625 ja AHJ-hyväksyntä

Luvan myöntäminen on silloin, kun listatut laitteet maksavat itsensä takaisin. Tarkastushetkellä on merkitystä kolmella asiakirjalla, ja toimitamme ne kaikki.

Tyyppikilvessä oleva UL-merkki, joka vastaa luettelotiedostossamme olevaa mallinumeroa, on tarkastajan valokuvaama.

NEC:n artikla 625 kattaa sähköajoneuvojen latauslaitteiden asennuksen; asennusohjeessamme kaappi kartoitetaan sen syöttö-, ylivirta- ja katkaisulaitteiden vaatimuksiin.

NFPA 70 on itse koodi, ja sen sisällä on artikla 625; AHJ-katsaus keskittyy maadoitukseen, liimaukseen ja katkaisemiseen näköetäisyydellä.

Toimitamme UL-testiraportit ja vaatimustenmukaisuustodistukset kullekin toimitetulle sarjalle.

Tulopuolen dokumentaatio sisältää 480 V:n kytkentäkaavion ja huoltoliitännän momenttiaikataulut.

Rahoitetuissa projekteissa UL-dokumentaatiomme vastaa laiteluetteloita, joita NEVI ja valtion ohjelmat vaativat tarjoajilta.

Tuotantoprosessi UL-listatuille yksiköille

Vaihe 1. Kotelot lävistetään ja laserleikataan teräskeloista ja hitsataan sitten robottihitsauksella FANUC-linjoihin.

Vaihe 2. TRUMPF-puristimet muodostavat paneelit; jauhemaalaus ja kovetus seuraavat.

Vaihe 3. AC-jakelu on kytketty AC-linjaan UL-tunnistetuilla komponenteilla ja vääntömomenttiohjatuilla pääteillä.

Vaihe 4. Tasasuuntaajamoduulit ja henkilösuojakortti asennetaan tasavirtajohtoon.

Vaihe 5. Jokainen kaappi kuormitetaan 800 kW:iin, ja tehokerroin, aaltoilu ja suojaustarkistukset kirjataan.

Vaihe 6. 48 tunnin sisäänpoltto käynnistää yksikön; lokit on sidottu sarjanumeroon.

Vaihe 7. UL-seurantatarkastusnäytteet otetaan tuotannosta listausohjelman mukaisesti.

Vaihe 8. Lopullinen tarkastus ja laatikko; tehdas toimitti yhteensä yli miljoona yksikköä vuoteen 2024 mennessä.

Onko tämä laturi oikea projektisi aikajanalle?

Valitse 800 kW:n UL-listattu järjestelmä, kun projektisi on Yhdysvalloissa tai Kanadassa, kun rahoittaja tai laitos vaatii lueteltuja laitteita tai kun AHJ ei hyväksy vain CE-laitteita. Se on myös oikea valinta, kun haluat yhden mallin, joka kattaa kasvun 2-16 aseesta.

Älä valitse sitä yhdelle 2-aseiselle vähittäismyyntipisteelle markkinoilla, joilla ei ole UL-sääntöä. listaus maksaa, ja vain CE-yksikkö tekee työn siellä.

Tarkista huoltokapasiteettisi ennen tilaamista: kaappi tarvitsee todellisen 800 kW 480 V:n palvelussa sekä tilaa ryöstölle ja mittaukselle. Lähetämme tarjouksen mukana sivustotietojen tarkistuslistan, ja insinöörimme tarkistavat sen ennen sitoutumista.

Myös toimitusajat poikkeavat vain CE-markkinoista: UL-listatut tuotantoajot noudattavat samaa 15-20 työpäivän aikataulua, mutta jotkin yhdysvaltalaiset projektit tarvitsevat listausasiakirjat hyvissä ajoin rahoitushakemuksia varten. Pyydä dokumentaatiopakettia, kun pyydät hintaa, älä tarjouksen voittamisen jälkeen.

Ja jos hankkeesi on puhtaasti spekulatiivinen, ilman sivustoa, ei käyttösopimusta tai lupapolkua, odota ennen tilaamista. Laitteet säilyvät; parkkipaikka ei ehkä.

Miksi AMPPAL UL-luettelossa oleville latauslaitteille

UL 2202-2022 ja UL 2231-2 on listattu, ja tehtaan seurantatarkastukset ovat jo käytössä.

15-20 työpäivän toimitus piirustuksen hyväksymisen jälkeen; MOQ yhdestä säiliöstä.

OEM/ODM: Pohjois-Amerikan tuotemerkki, NACS- tai CCS1-liitinsarjat ja mukautetut kaapelipituudet.

Asiakirjapaketti välittäjille ja AHJ:lle: UL-raportit, alkuperätodistukset ja kytkentäkaaviot.

Vuonna 2014 perustettu valmistaja, jonka pääkonttori on Yueqingissa ja joka vie vientiä yli 40 maahan, mukaan lukien Yhdysvaltoihin ja Kanadaan.

Lavatointi, nosto ja toimitus

Kaappi toimitetaan teräsrunkoisessa laatikossa noin 2300 x 1900 x 1150 mm, jossa on neljä nostopistettä; liittimet on lavattu kaapelilla kierretyillä ja liittimillä suojatuilla. 40 jalkaa korkea kuutiosäiliö sopii kaappiin ja jopa kahdeksaan terminaaliin.

Toimitusehdot ovat FOB Ningbo tai CIF Yhdysvaltain tai Kanadan satamaan. Asiakirjat, lasku, pakkausluettelo, konossementti, UL-testiraportit ja alkuperätodistus myönnetään 3 työpäivän kuluessa lastauksesta.

Laati sisältää takilakaavion 2200 mm korkealle kaappille, ja käyttöönottooppaamme kattaa työmaan trukin ja nosturivaihtoehdot.

Huoltoverkosto ja takuuehdot

Kahden vuoden vakiotakuu kattaa kaapin, liittimet, tehomoduulit ja suojausohjaimen.

Laivojen välinen vaihto takuun vioista; vaihtolähetys 5 työpäivän sisällä varastostamme.

OCPP-etädiagnostiikka ja laiteohjelmistopäivitykset, joita insinöörimme hoitavat aikavyöhykkeillä.

Varaosasarjat pohjoisamerikkalaisille asiakkaille: sulakkeet, liittimet ja ohjauskortit säilytetään hyllyssä.

Vuosittaiset huolto-ohjeet sisältävät vääntömomentin uudelleentarkistukset ensimmäisen vuoden jälkeen ja liittimen kulumisen tarkastuksen 6 kuukauden välein.

Käyttöohjeita Pohjois-Amerikan asennuksista

Väärin: kaapin syöttäminen 208V palvelusta. Oikealla: tarjoa AC480V ±10 % kolmivaihevirtaa, kuten UL-luettelossa oletetaan.

Väärin: irrotusvälineet jätetään pois laitteen näköetäisyydeltä. Oikealla: asenna katkaisin NEC 625:n ja kytkentäkaaviomme mukaan.

Väärin: maadoitus pelkän putken kautta. Oikealla: käytä erillistä laitteiston maadoitusjohdinta asennusoppaan mukaisesti.

Väärin: oletetaan, että UL-listaus kattaa listaamattoman kolmannen osapuolen päätteen. Oikea: käytä luettelossa olevan järjestelmän mukana toimitettuja liittimiä.

Väärin: AHJ:n läpikäynnin ohittaminen ennen energisoimista. Oikealla: kutsu tarkastaja UL-tiedosto ja testiraportit kädessä.

Käyttäjien palaute UL-listatuista asennuksista

Latausverkko Kaliforniassa, Yhdysvalloissa, otti käyttöön kaksi 800 kW:n kaappia käytävällä ja läpäisi tarkastuksen ensimmäisellä vierailulla. Projektipäällikön ainoa valitus: laatikko saapui kaksi päivää myöhemmin kuin kuljetustarjous, mikä vei käyttöönoton viikonlopuksi.

Kanadan Ontariossa toimiva sähköurakoitsija käytti 480 V:n kytkentäkaavioita sähkötöiden ennakkotarjoamiseen. Hänen palautteensa oli, että vääntömomenttiaikataulu säästi hänelle uudelleentyöskentelykutsun, vaikka hän toivoikin, että päätekaapeli olisi 0,5 metriä pidempi hänen pysähtymisasettelun vuoksi.

Yhdysvaltalaisen Ohiossa sijaitsevan kaluston operaattorin kuorma-autotehtaalla on 10 asetta kaappia kohden. Yhdeksän kuukauden kuluttua yhden päätteen liittimen salpa oli vaihdettava; risteilyalusten varaosa saapui neljässä päivässä, ja muu asema ei koskaan lopettanut lataamista.

FAQ: Sertifiointi ja asennus

K: Onko 800 kW:n kaappi UL listattu vai vain testattu?

V: Listattu standardien UL 2202-2022 ja UL 2231-2 alla, ja tehtaan seurantatarkastukset ovat käynnissä.

K: Miksi CE ei toimi Yhdysvalloissa?

V: Yhdysvaltojen luvat ja vakuutukset edellyttävät yleensä kansallisesti tunnustettua testauslaboratorioluetteloa; CE on valmistajan oma ilmoitus.

K: Mitä tulojännitettä järjestelmä tarvitsee?

V: AC480V ±10 % taajuudella 50/60Hz, tavallinen Pohjois-Amerikan kaupallinen palvelu.

K: Tarvitseeko NEC 625 jotain erityistä paikan päällä?

V: Oikea syöttölaitteen koko, ylivirtasuoja ja katkaisuvälineet näkyvissä; käsikirjamme kartoittaa jokaisen vaatimuksen.

K: Voivatko liittimet olla CCS1 ja NACS samassa kaapissa?

V: Kyllä, liitinsarjat jaetaan päätekohtaisesti tilaushetkellä.

K: Tarvitaanko muuntaja ennen kaappia?

V: Vain jos palvelusi on keskijännite; 480 V palvelusta kaappi kytkeytyy suoraan.

K: Kuinka monta tykkiä 800 kW:n järjestelmä voi käyttää?

V: 2–16, sekoitetaan 250 A ilmajäähdytteisiä ja 600 A nestejäähdytteisiä liittimiä.

K: Mitä asiakirjoja välittäjäni ja AHJ tarvitsevat?

V: UL-testiraportit, alkuperätodistus, pakkausluettelo ja kytkentäkaavio, kaikki mukana toimituksessa.
