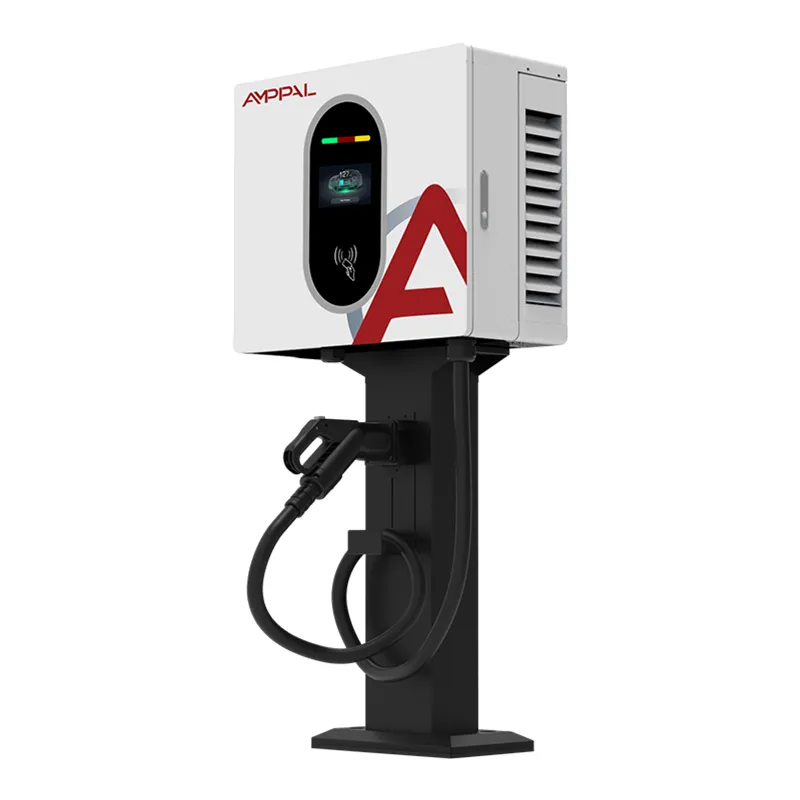

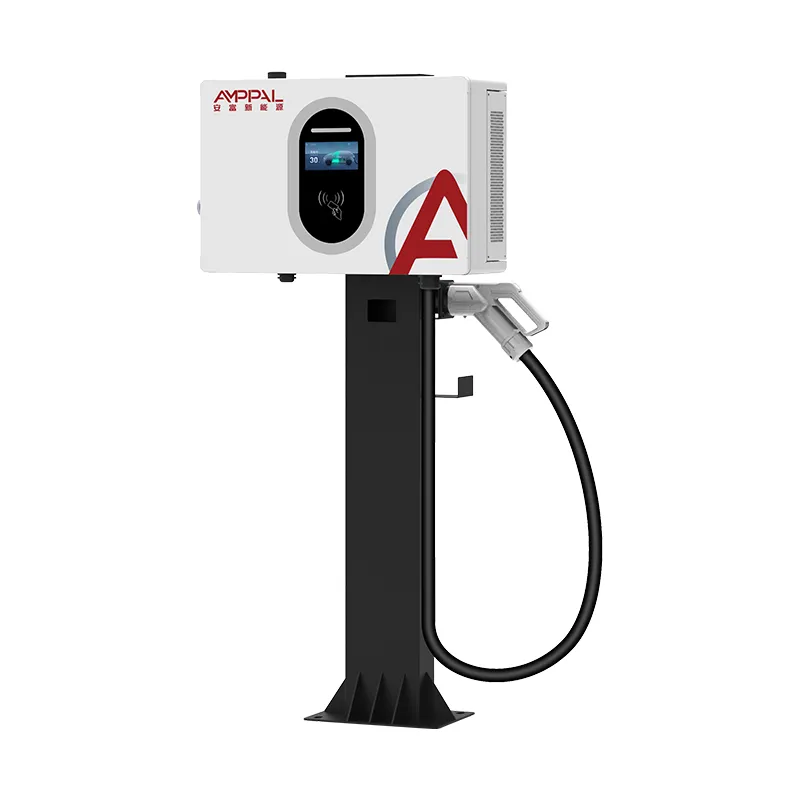

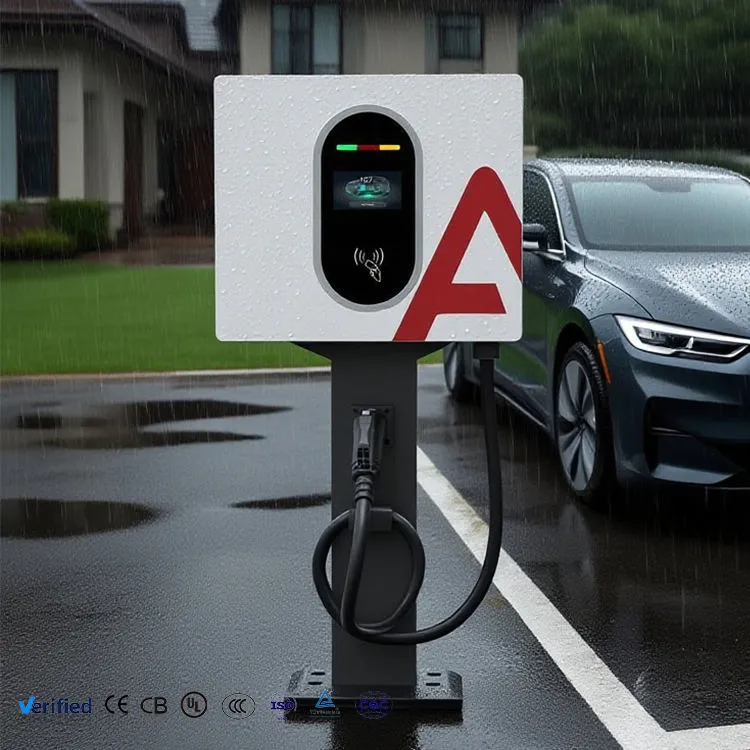

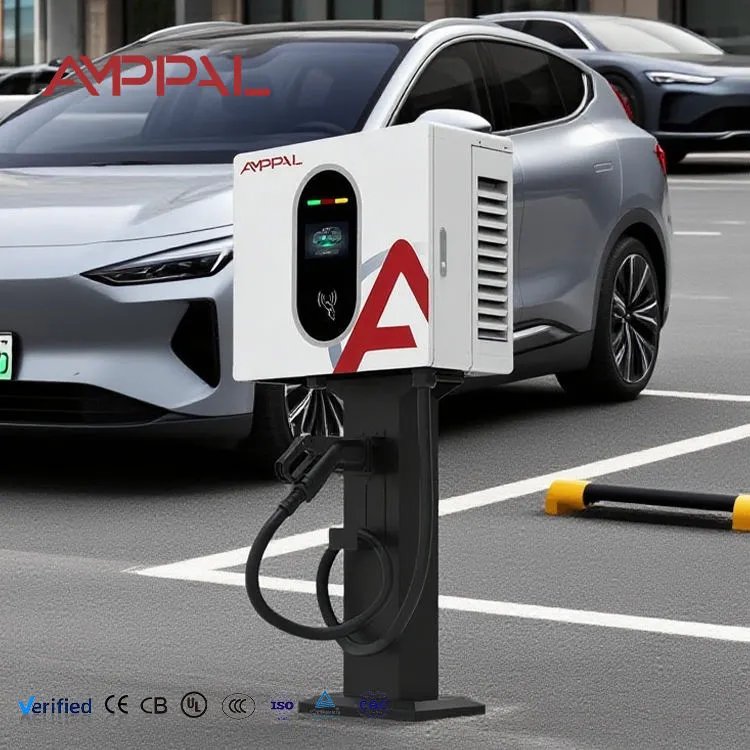

40 kW:n suuritehoinen seinään asennettu DC EV-laturi kalustovarikoihin

Suurin voima, jonka asetamme seinälle

Neljäkymmentä kilowattia on käytännöllinen katto seinäasennukseen, ja kerromme suoraan miksi. Tämän lisäksi lämmöntuotto ja yksikön massa tekevät seinätelineestä väärän teknisen ratkaisun – päädyt raskaaseen laatikkoon, pakotettuihin ilmanvaihtorajoituksiin ja rakenteelliseen korjaukseen, jota useimmat rakennuksen omistajat kieltäytyvät allekirjoittamasta. AF-DC-040-B-A-O-2-H on juuri tuossa rajassa.

Se, mitä saat sen alapuolella pysymisestä, on merkittävää. Ei betonialusta, ei kaapelin kaivantoa, ei pysäköintipaikan menetystä itse laturiin eikä pysyvää muutosta pintaan, jonka saatat vain vuokrata. Maanalaisessa pysäköintihallissa, jossa on 2,2 metrin katto, seinään asennettu laite on usein ainoa fyysisesti toimiva vaihtoehto.

Lähtö on 0–133 A 200–1000 VDC:ssä – sama jänniteikkuna kuin 60 kW:n ja 120 kW:n kaappeissamme laatikosta, joka vie vähemmän seinää kuin kotitalouspatteri.

Mikä seinäkiinnitys todella säästää sinut

Ei rakennustöitä: lattiakaappi tarvitsee yleensä perustuksen, putkien reitityksen ja uudelleenasennuksen. Seinäasennus poistaa tämän rivin projektin kustannuksista kokonaan.

Ei kadonnutta parkkipaikkaa: lattiakaappi ja sen turvaetäisyys kuluttavat käyttökelpoista pinta-alaa. Seinään tai pylvääseen kiinnitetty yksikkö ei kestä mitään.

Soveltuu matalien kattojen alle: 660 mm:n korkeudella kiinnikkeessä, se sopii kellaripysäköintialueille, joissa 1,9 metrin kaappi ei voi ylittää rampin korkeusrajoitusta.

Käännettävä asennus: vuokratiloissa laite irtoaa seinästä ja kiinnitykset on tehty kuntoon. Monet vuokranantajat hyväksyvät tämän, kun he kieltäytyvät pohjatyöstä.

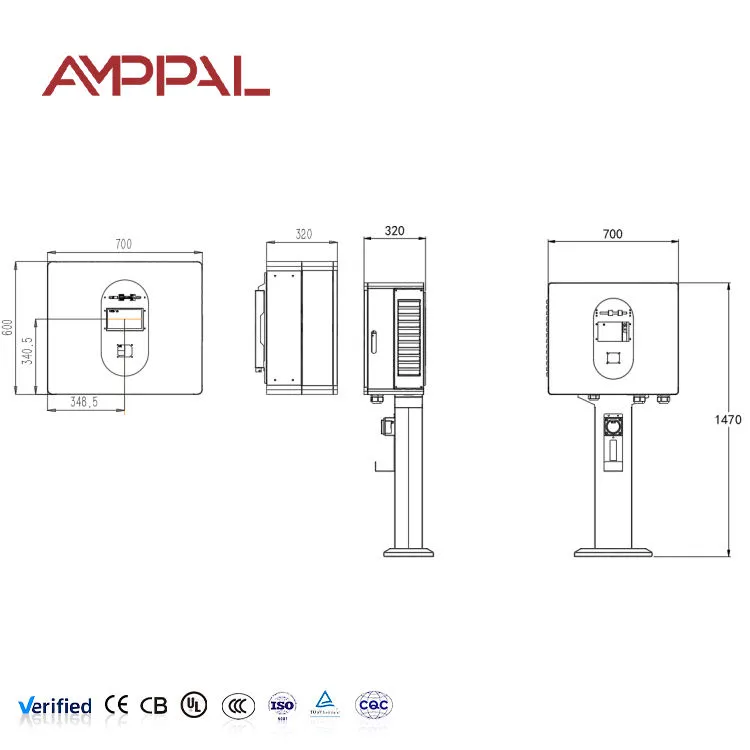

Sama 450 × 660 × 240 jalanjälki kuin 20 kW:n ja 30 kW:n malleissamme: sekatehoisilla kohteilla on yksi kannatinrakenne ja yksi varaosaluettelo.

133 A ulostulo täydellä jännitealueella: virran nimellisjännite pysyy 800 V:ssa sen sijaan, että se katkaisee, jolloin ohut kilpailijat jäävät vajaaksi.

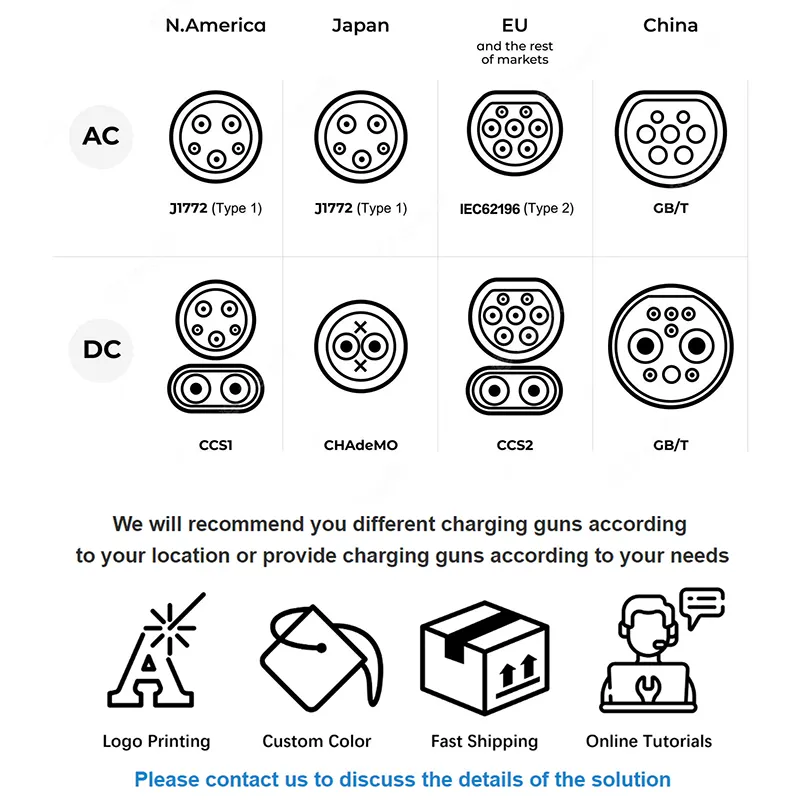

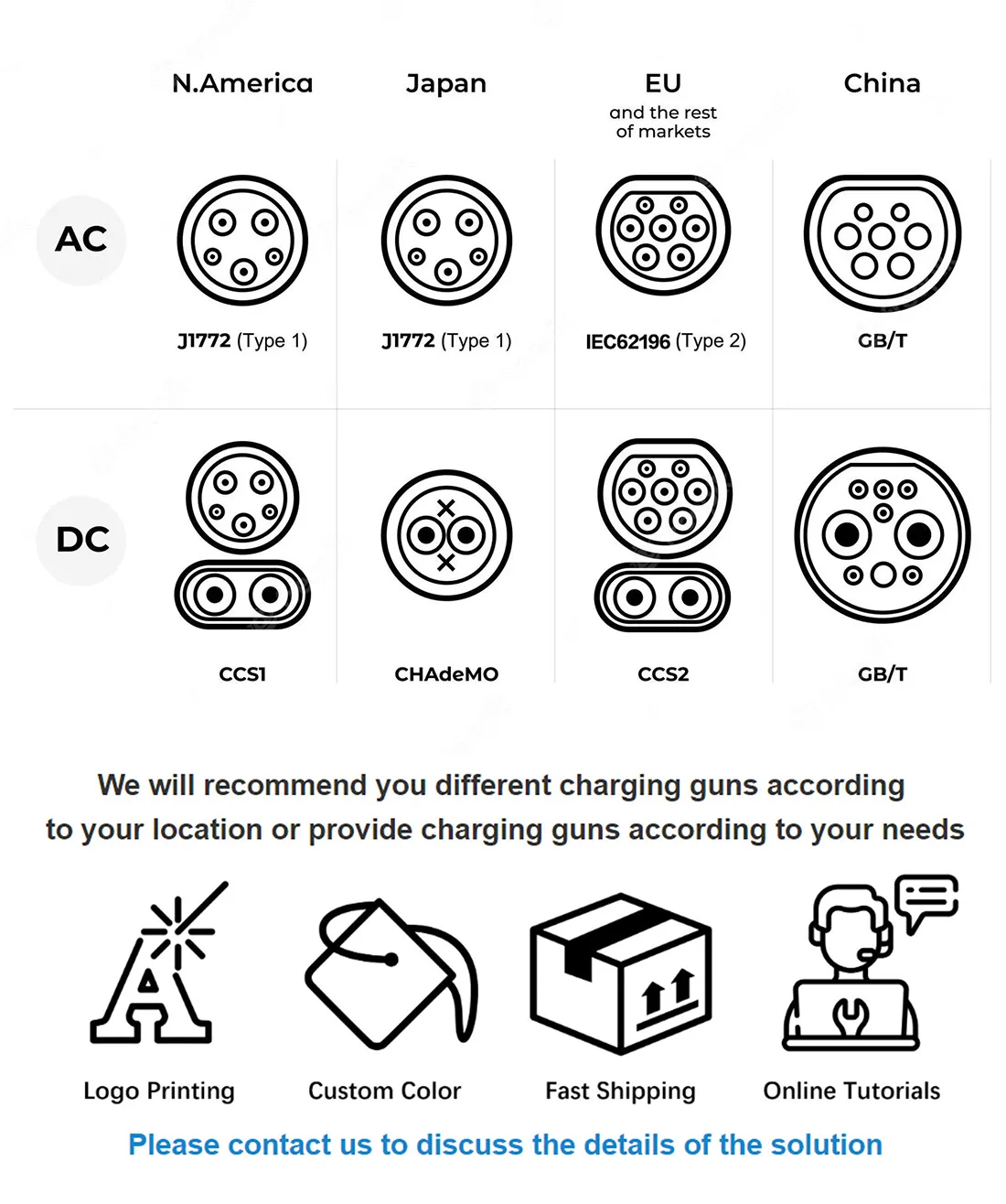

Tekniset tiedot

Sivustot, joissa tämä malli on ainoa järkevä istuvuus

Maanalaiset ja monikerroksiset pysäköintialueet: kattokorkeus ja rampin välys sulkevat pois lattiakaapit; pylväsasennus sopii hyvin tähän yksikköön.

Vuokratut kauppapaikat: vuokralaiset, jotka eivät voi murtautua, haluavat silti tasavirtalatauksen paikan päällä.

Historialliset tai kaavoitusrajoitetut kaupunkikeskukset: viranomaiset, jotka kieltäytyvät uusista katuhuonekaluista, sallivat usein seinäkiinnityksen olemassa olevaan rakenteeseen.

Kompaktit kaupunkien tankkausasemat: etupiha-alue on jo sitoutunut polttoainesaarekkeisiin ja kiertoon; Myymälärakennuksen seinätila on vapaata.

Varikkorakennukset, joissa on olemassa oleva kolmivaihelevy seinässä: lyhyet kaapelit, minimaalinen asennustyö, nopea käyttöönotto.

Lämpösuunnittelu seinäkiinnitysrajalla

40 kW:n muuntaja, joka toimii 95 %:n hyötysuhteella, haihduttaa lämpöä noin kaksi kilowattia. Lattiakaapissa lämmöllä on suuri tilavuus ja korkea savupiippu. Seinällä ei ole kumpaakaan, joten ilmavirtausreitti on suunniteltava pikemminkin kuin oletetaan.

Imu on alhainen kotelossa, pakokaasu on korkea, ja sisäinen hälytin pitää kuuman ilman pois ohjauselektroniikasta ja mittarista – komponenteista, joiden tarkkuus poikkeaa kypsennyksen aikana. Tuulettimet ovat lämpötilaohjattuja ja toimivat vain niin kovaa kuin olosuhteet vaativat, mikä myös pitää laitteen kohtuullisen hiljaisena asuinkorttelissa.

Tuotoksen palautus on progressiivinen eikä binaarinen. Jos ympäristön lämpötila ja kuorma työntää moduulin lämpötilaa kohti rajaansa, laturi vähentää virtaa vähitellen ja istunto yksinkertaisesti kestää kauemmin. Se ei kompastu ja kaada kuljettajaa. Tällä käytöksellä on eniten merkitystä suljetuissa kellaripysäköinnissä, joissa on rajoitettu ilmanvaihto, ja juuri sinne nämä yksiköt asennetaan.

Testaus- ja sertifiointiasiakirjat

Yhteensopivuus standardien EN IEC 61851-1:2019 ja EN IEC 61851-23:2014 kanssa; CE-dokumentaatio ja sarjamuotoinen testiraportti toimitetaan jokaisen laitteen mukana.

Tälle mallille ominaista pidennetty lämpöhajoaminen – täysi 40 kW:n kuormitus säilyy, kun kotelon ja moduulin lämpötilat kirjataan, koska tämä on seinäasennusvalikoimamme korkein lämmöntiheys.

100 % dielektrisen lujuuden ja eristysresistanssin testaus.

Mittarin tarkistus kalibroitua referenssiä vastaan; Tason 1.0 tarkkuus vahvistettu yksikköä kohti ja kirjattu sarjanumeroon.

IP54-tarkastus ja 96 tunnin suolasuihku kotelon pintaan.

Kiinnitys- ja kiinnitysvetotestitiedot saatavilla pyynnöstä – hyödyllinen, kun rakennuksen katsastaja pyytää rakenteellisia perusteita ennen asennuksen hyväksymistä.

Valmistusvaiheet

1. Komponenttien tarkastus tavaran saapuessa: tehomoduulit, kontaktorit, mittari, liittimet ja tuulettimet tarkastettu spesifikaatioiden mukaisesti.

2. Kotelopaneelien CNC-lävistys ja puristus-jarrumuovaus; ilmavirtausaukot ovat osa lävistysohjelmaa, eikä niitä porata myöhemmin.

3. Rungon ja kannakkeen rajapinnan robottihitsaus, jonka jälkeen sauman viimeistely.

4. Pinnan esikäsittely ja sähköstaattinen jauhemaalaus uunikovetuksella.

5. Voimansiirtokokoonpano — moduulit, kiskot ja sisäinen ohjauslevy asennettuna; kaikki virtaliittimet kiristetty ja merkitty.

6. Ohjaus- ja annostelukokoonpano, johtosarjan reititys pidetään poissa kuuman ilman reitistä.

7. Laiteohjelmiston lataus, anturin kalibrointi, mittarin tarkistus vertailua vastaan.

8. Pidennetty täyden kuorman lämpöajo, turvallisuustestaus, IP-tarkastus ja sitten vientipakkaus.

40 kW seinällä vai 60 kW lattialla?

Tämä on päätös, jonka useimmat ostajat tällä tehotasolla todella tekevät, joten tässä on rehellinen lukemamme siitä.

Valitse 40 kW:n seinäyksikkö, kun lattiatilaa ei ole saatavilla, pohjatyöt ovat kiellettyjä tai epätaloudellisia, kattokorkeus on rajoitettu tai asennuksen on oltava käännettävä. Se kuluttaa noin 60 A vaihetta kohden, minkä monet olemassa olevat kaupalliset piirilevyt voivat ottaa käyttöön ilman päivitystä.

Valitse 60 kW:n lattiayksikkö, kun sinulla on tilaa ja kapasiteettia, haluat kaksipistoolin käytön tai tarvitset lyhyempiä istuntoja julkiselle pihalle. Toimitettua kilowattia kohden se on yleensä parempi hinta-laatusuhde, ja lattiakaapin huoltaminen on helpompaa – teknikko työskentelee seisoen maan tasolla eikä alustalla. Jos molemmat vaihtoehdot ovat aidosti avoinna sinulle, lattiayksikkö on yleensä vahvempi ostos. Tämä tuote ansaitsee paikkansa, kun he eivät ole.

Kuinka määritämme kilpailevia 40 kW:n laitteita vastaan

Virta korkealla jännitteellä: pidämme 133A koko 200-1000VDC ikkunassa. Pyydä samaa lukua 800 V:lla mistä tahansa vaihtoehdosta ennen hintojen vertailua.

Lämpökäyttäytyminen aliarvostuksen alaisena: kysy, mitä tapahtuu 45 °C:n lämpötilassa suljetussa tilassa. Progressiivinen palautus pitää istunnot käynnissä; kova matka ei.

Mittaus: Taso 1.0 vakiona, kalibrointi kirjattu sarjanumeroa kohti.

Rakennedokumentaatio: toimitetaan kannakkeen vetotestitiedot, jotka lyhentävät liiketilojen rakennuslupaa.

Kaupalliset ehdot: MOQ 1 yksikköstandardi 15-20 työpäivän toimitusajalla; 50 yksikköä ja 25-30 työpäivää räätälöityyn tuotemerkkiin. Kahden vuoden takuu, laajennettavissa.

Pakkaus, paino ja rahdin suunnittelu

Jokainen yksikkö toimitetaan viisikerroksisessa laatikossa, jonka koko on noin 540 × 750 × 330 mm, kokonaispaino noin 52 kg. Tämä on painavin kolmesta seinään asennettavasta mallista, joten varaa mekaaninen käsittely tai kaksi henkilöä asennuspisteeseen.

Kymmenen yksikköä vientilavaa kohden lämpökäsitellyllä kaasutusvapaalla puutavalla, vanteina ja venytyskääreinä. 20 jalan kontti kestää noin 80 lavattua yksikköä, 40 jalkaa korkea kuutio noin 170.

Saatavilla olevat ehdot ovat EXW, FOB Ningbo tai Shanghai, CIF ja DDP useimmissa Euroopan ja Persianlahden kohteisiin. Näyteyksiköt kulkevat lentäen tai pikakuriiripalveluna 5-7 päivässä. Lähetysasiakirjat sisältävät kauppalaskun, pakkausluettelon, CE-vaatimustenmukaisuusvakuutuksen, sarjamuotoisen testiraportin ja alkuperätodistuksen pyynnöstä.

Tuki ja huollettavat osat

Kahden vuoden takuu tehomoduuleille, ohjauskortille, mittarille, kontaktoreille, tuulettimille ja näytölle.

Tuulettimia käsitellään huollettavana tuotteena, ja ne voidaan vaihtaa paikan päällä alle 30 minuutissa, kun laite on eristetty – ei paluuta tehtaalle.

Vikakoodin etähaku OCPP:n kautta yhdistetyissä paikoissa; useimmat diagnoosit valmistuvat ilman käyntiä.

Varaosat lähetetään 48 tunnin sisällä vahvistetusta viasta, 3-5 työpäivää pikakuriiripalveluna.

Neljännesvuosittainen suodattimen puhdistus on yksittäinen huoltotehtävä, joka on tärkein tässä mallissa sen lämpötiheyden vuoksi. Käsikirja dokumentoi menettelyn valokuvilla.

Asennusvirheet, jotka liittyvät 40 kW:n seinäyksikköön

Väärin: kiinnitys kevyeen lohkoon tai nasta väliseinään. Oikealla: teräsbetoni, kiinteä muuraus tai tarkoitukseen rakennettu teräsrunko. Yksikkö painaa yli 45 kg ennen kaapelin ja pistoolin kiinnittämistä.

Väärin: asennus suljettuun kellaritilaan ilman ilmanvaihtoarviointia. Oikealla: vahvista ilmanvaihto tilassa. Kaksi kilowattia jatkuvaa lämpöä suljetussa huoneessa nostaa ympäristön lämpötilaa ja laukaisee palautuksen.

Väärin: yksikön asentaminen pään korkeuden yläpuolelle tilan säästämiseksi. Oikealla: pidä näyttö silmien tasolla ja aseen kotelo mukavasti ulottuvilla. Hankala ergonomia synnyttää tukipuheluita ja vaurioituneita kaapeleita.

Väärin: syöttökaapelin alimitoitus vähintään 40 metrin matkalle. Oikealla: laske jännitehäviö varsinaisella reitillä 60 A vaihetta kohti, ei vain virransiirtokapasiteettia.

Väärin: yksikön tiivistäminen seinän syvennystä vasten, jossa ei ole tilaa. Oikea: noudata hakasulkuväliä. Takavälys on osa jäähdytyssuunnittelua, ei asennustarve.

Raportit asennetuilta sivustoilta

Istanbulissa sijaitseva kauppakeskusoperaattori asensi kuusi yksikköä kellaripylväisiin vuonna 2025 sen jälkeen, kun lattialla seisova ehdotus epäonnistui rampin korkeustutkimuksessa. Heidän projektiinsinöörinsä kertoi, että ratkaiseva tekninen seikka oli lämpöpalautuskäyttäytyminen – kellari on elokuussa lämmin ja he olivat kokeneet kovia ajomatkoja edellisen toimittajan laitteilla.

Autovuokraamo Tbilisin lentokentällä pyörittää neljää yksikköä katoksen alla. Heidän kalustovalvojansa totesi, että 133A riittää kääntämään palautetun ajoneuvon ympäri vuokra-aikojen välillä ja että seinäteline piti kaikki neljä paikkaa täysin käyttökelpoisina, mitä kaappiasettelulla ei olisi.

Saksalainen asentaja, joka on asentanut näitä yli kaksikymmentä asuinkortteliin, nosti esiin yhden johdonmukaisen palautteen: kiinnikkeiden vetotestidokumentaatio on se, mikä saa nämä kiinteistöhallinnon hyväksynnän, ja hän pyytää sitä jokaisessa projektissa.

Yleisiä ostoa edeltäviä kysymyksiä

K: Kestääkö seinä sen?

V: Yksikkö painaa noin 45 kg. Kiinteä muuraus tai teräsbetoni vaaditaan; toimitamme kannattimen vetotestitiedot pyynnöstä.

K: Mitä syöttövirtaa se tarvitsee?

V: Noin 60 A vaihetta kohti 380 V kolmivaiheisella jännitteellä täydellä kuormalla.

K: Toimiiko se suljetulla maanalaisella pysäköintialueella?

V: Kyllä, ilmanvaihdon arvioinnin mukaan. Se hajauttaa noin 2 kW lämpöä jatkuvasti täydellä kuormituksella.

K: Kuinka nopea istunto on?

V: Noin 45–55 minuuttia 20–80 %:lla tyypillisellä 60 kWh:n paketilla riippuen siitä, mitä ajoneuvon BMS hyväksyy.

K: Onko 40 kW suurin valmistamasi seinäasennusyksikkö?

V: Kyllä. Tämän päälle rakennamme lattiakalusteita, koska seinäkiinnitys lakkaa olemasta oikea suunnitteluratkaisu.

K: Voiko sen sijasta kiinnittää pylvääseen?

V: Kyllä, pylväsasennussarjamme kanssa, jos pylväs on mitoitettu kuormitukselle. Ilmoita tilaushetkellä.

K: Tukeeko se kaksoisaseet?

V: Ei. Se on yksiase. Jos haluat ladata useita ajoneuvoja samanaikaisesti, katso split-tyyppiset virtakaapit.

K: Mikä on asuinrakennuksen melutaso?

V: Tuulettimet ovat nopeusohjattuja ja hiljaisia ​​osakuormituksella. Jatkuvassa täydessä kuormituksessa suljetussa tilassa voit odottaa melua, joka on verrattavissa ulkoilmastoinnin lauhduttimeen.
