3,5 kW:n kannettava AC EV-laturi kotikäyttöön

Säänkesto, joka kestää letkun

Nopein tapa tarkistaa laturin rehellisyys ulkona on lukea sen toinen numero. IP54 tarkoittaa roisketta; IP65 tarkoittaa letkua. Tämä seinään kiinnitettävä laite on toinen tyyppi.

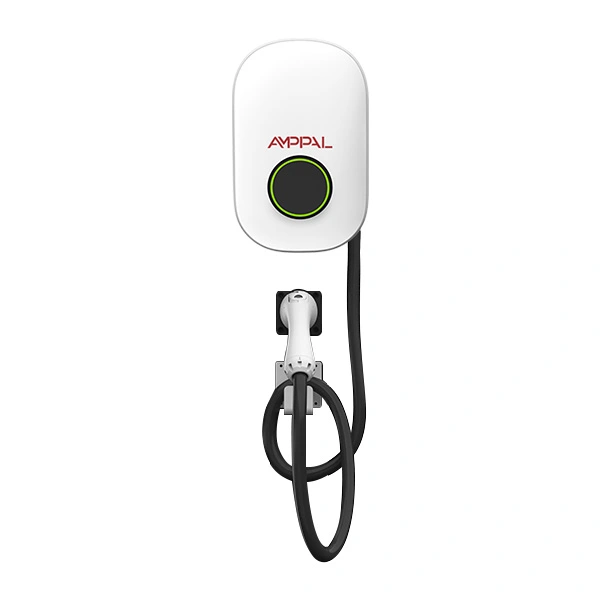

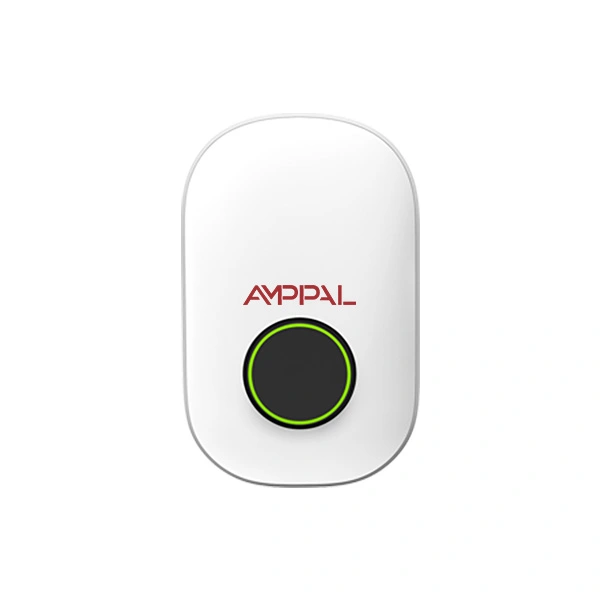

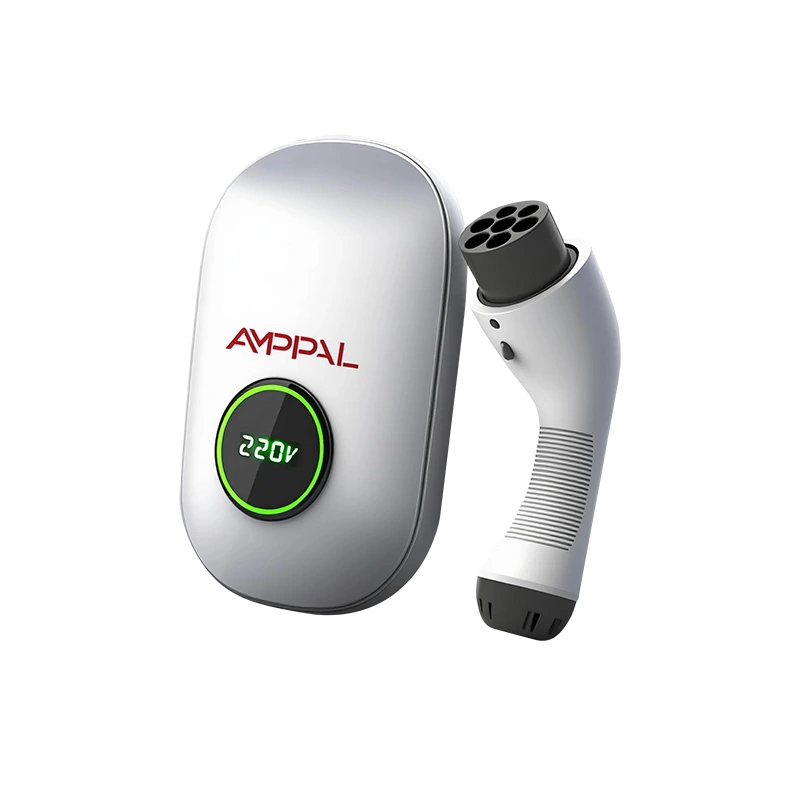

AMPPAL 3,5 kW:n kannettava AC EV-laturi asuinkäyttöön (AF-AC-3,5-B-A-O-1/2-SF) on 304 x 191 x 95 mm muovikoteloitu seinärasia, jossa on yksi Type 2 pistorasia, 16 A 220 VAC yksivaiheisessa tilassa. Se muodostaa yhteyden Bluetoothin, WiFin ja AMPPAL-sovelluksen kautta, ja sen IP65-luokitus on -30°C - +50°C toiminta-alueella.

Rakensimme sen paikkoihin, joita tavallinen laturi ei kestä: suolailma, pölymyrskyt, monsuunisade ja siivoushenkilökunnan painepesuri. Suolasuihku, piidioksidipöly ja painepesurit ovat kolme tappajaa; tämä asunto on rakennettu kaikkien kolmen ympärille.

Ei ole kosketusnäyttöä pyyhittäväksi eikä näppäimistöä, joka syöpyisi; käyttöliittymä on puhelimesi. Näiden osien poistaminen on tarkoituksellista: vähemmän aukkoja kotelossa, vähemmän esineitä, joihin suolailma voi hyökätä.

Viisi tapaa IP65 muuttaa ulkolatauksen

Pölytiivis eroaa pölynkestävästä: 6 tarkoittaa, että hiukkasia ei pääse sisään edes louhoksessa tai autiomaassa rakennustyömaalla.

Vesisuihkut ovat sallittuja: voit letkulla yksikön alas puhdistuksen aikana, kuten suurin osa ulkolatureista kuolee.

Suljettu kotelo kohauttaa olkiaan kondensaatiolle alttiista ilmastoista; tiiviste puristuu tasaisesti etukannen ruuvikuvioon.

-30°C - +50°C valikoima kattaa pohjoismaiset talvet ja Persianlahden kesät ilman lämmitintä tai tuuletinta.

Muovikotelon ansiosta ei ruostereittejä: ei paljaita metallireunoja, ei syöpyviä saranatappeja ja runko on riittävän kevyt yhden henkilön asennukseen.

Yksi epäonnistuminen vähemmän: ilman kortinlukijaa tai näppäimistöä kotelossa on vähemmän aukkoja ja vähemmän osia suolailmalle.

Tekniset tiedot

Ympäristöt, joihin tämä laite on rakennettu

Rannikkokoteja ja mökkejä, joissa suolasuihku laskeutuu kaikkeen 500 metrin säteellä vedestä.

Työmaahyttejä ja työkaluvajareita pölyisillä alueilla, joissa hieno pöly jauhetaan pienemmiksi liittimiksi.

Monsuuni-ilmasto: seinäkiinnitys ja alaspäin suunnattu pistorasia valuvat vettä ennen kuin se voi kerääntyä.

Maatilan ulkorakennukset ja tallit, joissa on korkea kosteus ja säännöllinen pesu.

Kylmät alueet, joilla -30°C talvet tappavat halvemman elektroniikan; yksikkö on mitoitettu koko alueelle.

Väliaikaiset ja vuokrattavat asennukset: kevyet, seinälle asennettavat ja helposti siirrettävät paikasta toiseen.

Autotallin ja autokatoksen seinät, joissa kondenssivettä tippuu koko yön; sinetöity levy kohauttaa olkiaan kosteudelta.

Vuokra-asunnot, joissa vierailla on kova varustelu; yksikkö, joka selviää letkun alasvedosta, selviää useimmat vieraat.

Mitä sisällä tapahtuu, kun sataa

Vesi kohtaa etukannen ensin. IP65-tiiviste sijaitsee kannen takana ja kaapeliläpivienti tiivistää sisääntulokohdan; ei ole tuuletusaukkoa sadetta varten, koska yksikkö on konvektiojäähdytetty kotelon pinnan läpi.

Tyypin 2 pistorasiassa on oma kansi. Kun auto on kytketty pistorasiaan, liitin itse kantaa säänkestävää; tyhjäkäynnillä kansi pitää sateen ja pölyn poissa koskettimista.

Mitä IP65 ei tarkoita: upotus. Luokitus kattaa suihkut ja sateen, ei lätäköt, joten asenna yksikkö niin, että pistorasia on vinossa alaspäin ja pidä alusta tulvatason yläpuolella. Sivusuunnassa sateisissa paikoissa upotettu pistorasia ja matalaprofiilinen kansi antavat vedelle pidemmän matkan ennen kuin se pääsee kosketuksiin.

Kylmäkäyttäytyminen ansaitsee myös linjan: tiivis tilavuus hengittää vähän, joten kosteus tukkeutuu liitoksissa sen sijaan, että sitä ohjataan tuuletusaukoilla. Äärimmäisissä jäätymis-sulatusjaksoissa suosittelemme silti asentamista räystään alle, mikä ei maksa mitään ja poistaa viimeisetkin epäilykset.

Testaus IP65-luokituksen takana

Eränäytteillä suoritetaan IPX5-vesisuihkutestaus IEC 60529:n mukaisesti: 6,3 mm:n suutin nopeudella 12,5 litraa minuutissa, suihkutettuna kaikista kulmista kolmen minuutin ajan.

Pölykammion ajot varmistavat, ettei pölyä ole tunkeutunut kahdeksan tunnin jälkeen IP6X-menettelyn mukaisesti.

100 % yksiköistä läpäisee hi-pot-dielektrisen ja maan jatkuvuuden tarkastukset.

Lämpökierto -30°C - +70°C IEC 60068 mukaan sekä 96 tunnin suolasuihku näyteyksiköille.

48 tunnin täyskuormituspalaminen kotelon ollessa suljettu, sisälämpötila kirjataan.

RoHS/REACH-yhteensopivat komponentit ISO 9001:2015 mukaisesti; CE pienjännite- ja EMC-direktiivien mukaisesti.

Jokaisen yksikön sarjanumero on linkitetty sen testitietueisiin, joten erätodistus voidaan jäljittää tiettyyn tuotantopäivään.

Kuinka kotelo tehdään: Kahdeksan vaihetta

Muotoilu: kotelo ruiskupuristetaan työkaluun suunnitellulla tiivisteuralla ja kiinnityspisteillä.

Tiivistepesä: IP65-tiiviste on asennettu ja tarkastettu taustavalossa jatkuvan vanteen varalta.

PCBA: tehokortti, Bluetooth/WiFi-moduuli ja mittaus on asetettu SMT-linjalle.

Suojapinnoite: emolevy saa ohuen, muotoillun pinnoitteen ennen lopullista asennusta.

Pistorasia- ja kaapeliholkkikokoonpano, kiristetty spesifikaatioiden mukaan, mikä saa tiivisteen toimimaan.

Laiteohjelmiston lataus ja sovellusten pariliitoksen tarkistus.

IP-näytteenotto: yksiköt jokaisesta erästä menevät vesisuihkulaitteeseen.

Hi-pot, visuaalinen laadunvalvonta ja pakkaus; vakiotilaukset toimitetaan 15-20 työpäivän kuluessa.

Oikea työkalu, oikea paikka: 3,5 kW:n valinta

3,5 kW on hidas, tasainen lataus: noin 15-17 kilometriä toimintasädettä tunnissa tyypilliselle sähköautolle ja täyden yön aikana useimmille työmatkailijoille. Valitse se, kun pysäköinti on tuntikausia ja piiri on tavallinen 16A pistorasia.

Älä valitse sitä, kun tarvitset käännettä. Kahden tunnin välein pyöräilevä taksikanta tarvitsee 7 kW tai 11 kW, ja kolmivaiheisen palvelun varikolla ei pitäisi käyttää 3,5 kW:n laatikoita. Tämä on kotikäyttöön tarkoitettu ja kevyt kaupallinen työkalu, ei suoritustehokone.

Missä se todella voittaa: ulkoilma ratkaisee, ei voima. Jos sijainti on rannikko, pölyinen tai pakkasta, IP65-kuori oikeuttaa itsensä jopa vaatimattomalla teholla.

Verrattuna 7 kW:n yksivaiheiseen yksikköön? 3,5 kW kuluttaa 16 A ja 7 kW 32 A; Monissa vanhemmissa kodeissa ja mökeissä on 16A piiri, mutta ei 32A. Kun johdotus sanelee valinnan, 3,5 kW välttää uudelleenjohdotuksen kokonaan.

Miksi ostajat pitävät AMPPAL-ulkoyksiköistä?

IP65 on testattu, ei oletettu: vesisuihku- ja pölykammiotulokset ovat saatavilla erää kohti.

Paikallinen ohjaus Bluetoothin ja WiFin kautta AMPPAL-sovelluksella; istunnon aloittamiseen ei tarvita pilvitiliä.

Kompakti 304 x 191 x 95 mm kotelo ja yhden hengen seinäasennus.

CE-sertifiointi, 2 vuoden vakiotakuu, 15-20 työpäivän toimitusaika, MOQ 1 yksikkö.

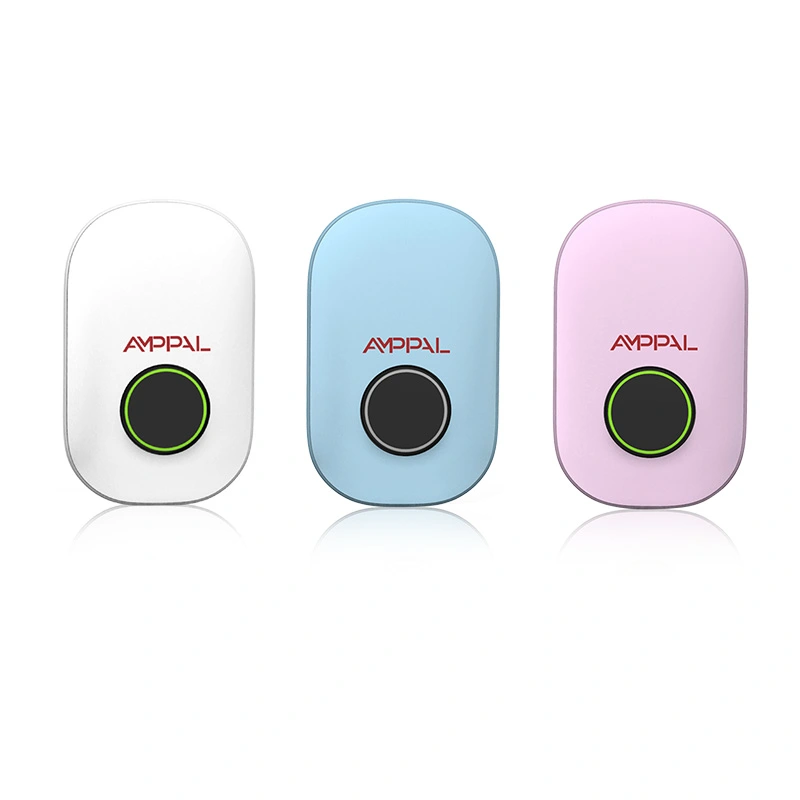

OEM/ODM: logo, kotelon väri ja sovellusbrändi räätälöitynä; vientiä yli 40 maahan vuodesta 2014 lähtien.

Varastoystävälliset varaosat: tiiviste, pistorasian kansi ja kaapelikokoonpanot ovat ainoita kulutusosia, joten jakelija voi pitää yhden pienen sarjan ja peittää koko asennetun alustan.

Pakkaus- ja toimitustiedot

Jokainen yksikkö toimitetaan vähittäismyyntivalmiissa laatikoissa, joiden koko on noin 380 x 280 x 170 mm, vaahtomuovisuojattu, seinäteline, ruuvit ja käyttöohje. bruttopaino noin 3kg.

Neljäkymmentä yksikköä per lava kahdessa kerroksessa; 20 jalan konttiin mahtuu noin 1500 yksikköä ja 40HQ:een noin 3300, joten pienet ja suuret tilaukset toimitetaan taloudellisesti. Jakelijat yhdistävät usein tämän mallin 7 kW:n ja 11 kW:n versioihin samassa säiliössä.

Lainaukset ovat FOB Ningbo tai Shanghai, EXW saatavilla; kauppalasku, pakkausluettelo, konossementti, alkuperätodistus ja CE-vakuutus ovat jokaisen lähetyksen mukana.

Tuki- ja korjauskäytäntö

2 vuoden vakiotakuu toimituksesta, joka kattaa valmistusvirheet, mukaan lukien sinetöity elektroniikka.

24 tunnin tekninen vastaus videodiagnostiikalla.

Varaosat: tiivistesarjat, pistorasian kannet ja kaapelikokoonpanot DHL/FedExin kautta 2 työpäivän sisällä.

RMA valokuvien ja sarjanumeron mukaan: vaihto tai korjaus vahvistetaan ennen kuin palautat mitään.

Tiiviste on kuluva osa: vaihda tiiviste, jos yksikköä koskaan puretaan, ja toimitamme uuden tiivisteen ilman jokaista korjaustilausta.

Kenttäkorjaus on useimmissa tapauksissa mahdollista: etukansi ja tiiviste irtoaa vakiotyökaluilla, joten vaurioitunut kansi ei tarkoita kokonaan uutta yksikköä.

Käsittely- ja puhdistusohjeet

Väärin: pistorasian painepesu kansi auki. Oikealla: sulje pistorasian kansi ja peitä tulppautunut liitin ennen letkua.

Väärin: laite asennetaan tasaisesti niin, että vesi laskeutuu yläreunaan. Oikea: käytä kannattimen kallistusta, jotta kasvot vuotavat vettä.

Väärin: porataan kenttäkaapelin läpivienti kotelon läpi. Oikea: käytä tehdasholkkia; kentällä porattu reikä on paikka, johon vesi pääsee sisään.

Väärin: yksikön jättäminen lattiatasolle tulvavaaralliselle alueelle. Oikealla: kiinnitä tunnetun tulvaviivan yläpuolelle; IP65 on suihkunkestävä, ei sukelluskestävä.

Väärin: tiivisteen huomioimatta jättäminen vuosien UV-altistuksen jälkeen. Oikealla: tarkasta tiiviste vuosittain ja vaihda se, jos se on haljennut; sarja maksaa vähemmän kuin diagnoosi.

Ostajan tarinoita kovista ilmastoista

Norjan rannikolla asunut mökinomistaja rakensi sellaisen venevajan viereen 200 metrin päässä merestä. Kahden talven suolasuihkun jälkeen ainoa ongelma oli jäykkä pistorasian kansi, jonka hän löysää silikonisuihkeella; elektroniikassa ei koskaan ollut vikaa.

Kenialainen rakennusurakoitsija pitää neljää yksikköä työmaalla pölyisellä ylänköalueella. Työmaapäällikön valitus on päinvastainen kuin useimmat: yksiköt ovat niin tiiviit, ettei pölykään pääse karkaamaan ja aurinkoisina päivinä näytön kehyksen taakse kerääntyy ohut kalvo.

Chileläinen kaivosleiri tilasi erän henkilökunnan asumiseen korkeudessa. Heidän sähkötyönjohtajansa arvosti -30 °C:n arvoa yön -18 °C:ssa; hän oli aiemmin nähnyt halvempien laturien hajoavan alle -10 °C:n.

Yhteinen säiettä näissä raporteissa: kukaan ei soita vesivahingoista. Valitukset ovat kosmeettisia, jäykkä kansi tai haalistunut kehys, mikä on juuri sitä, mitä säänkestävän suunnittelun pitäisi maksaa omistajalle.

Kysymyksiä säänkestävästä latauksesta

K: Voinko todella suihkuttaa vettä suoraan laitteeseen?

V: Kyllä, IP65 suojaa matalapaineisilta suihkuilta mistä tahansa suunnasta; pidä pistorasian kansi suljettuna letkun aikana.

K: Mitä eroa on IP54:n ja IP65:n välillä?

V: Toinen numero: 4 vastustaa roiskeita, 5 vastustaa suihkuja; ensimmäinen numero 6 lisää pölytiiviyttä.

K: Laskeutuuko laite pakkasen alapuolelle?

V: Sen arvo on -30 °C; auton akunhallinta päättää, kuinka paljon virtaa se hyväksyy kylmänä.

K: Kellastuuko muovikotelo auringossa?

V: Kotelo on UV-stabiloitu, mutta pinta haalistuu useiden vuosien jälkeen ulkona.

K: Mitä sovellus tekee ilman pilvitiliä?

V: Bluetooth-pariliitos, käynnistys/pysäytys ja live-virran näyttö toimivat paikallisesti; WiFi lisää etäkäytön määrityksen jälkeen.

K: Mikä pistorasia ja kaapeli sisältyvät toimitukseen?

V: Yksi tyypin 2 pistorasia kiinteällä kaapelilla; CCS ja CHAdeMO eivät ole saatavilla AC-malleissa.

K: Voiko sen asentaa myös sisätiloihin?

V: Kyllä, IP65-kuori toimii missä tahansa; sisäkäyttö jättää vain tilaa käyttämättä.

K: Mikä on läpimenoaika?

V: 15-20 työpäivää vakiomalleille, MOQ 1 -yksikkö.
