480 kW:n erittäin tehokas DC-pikalaturi korkeajännitteiseen kaluston lataukseen

Mitä 480 kW:n kaappi tekee aseman maineelle

Kukaan ei kävele 480 kW:n kaapin ohi ja kysy mitä se tekee. Kysymys kuuluu, miksi viereisellä asemalla ei ole sellaista. AMPPAL on rakentanut ja operoinut yli 200 latausasemaa, ja 480 kW:n yksiköt ankkuroivat lippulaivakohteet – näkyvä väite, että asema ei ole laatikkorivi vaan infrastruktuurin maamerkki.

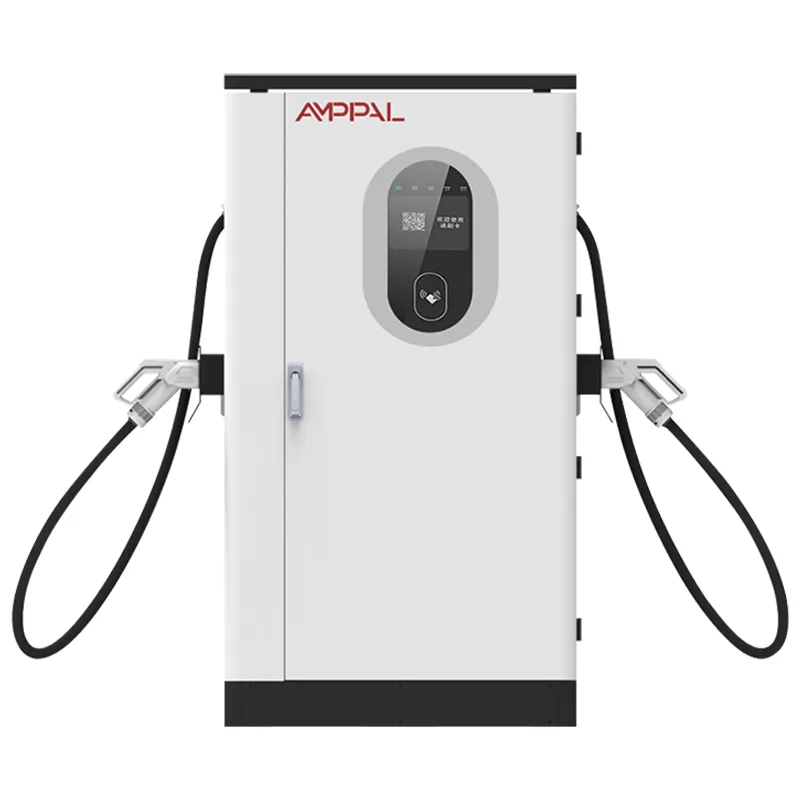

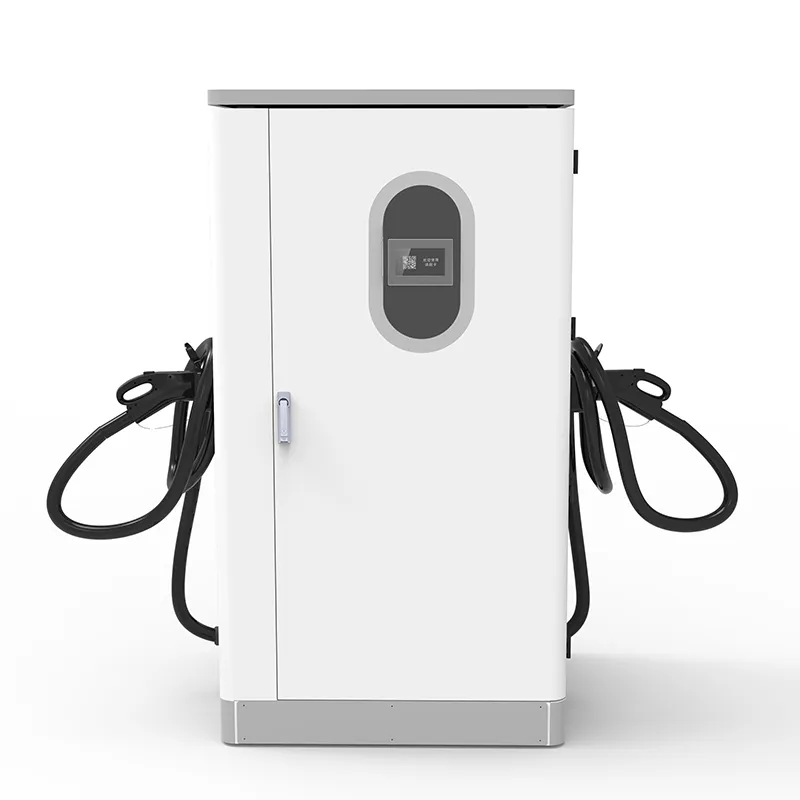

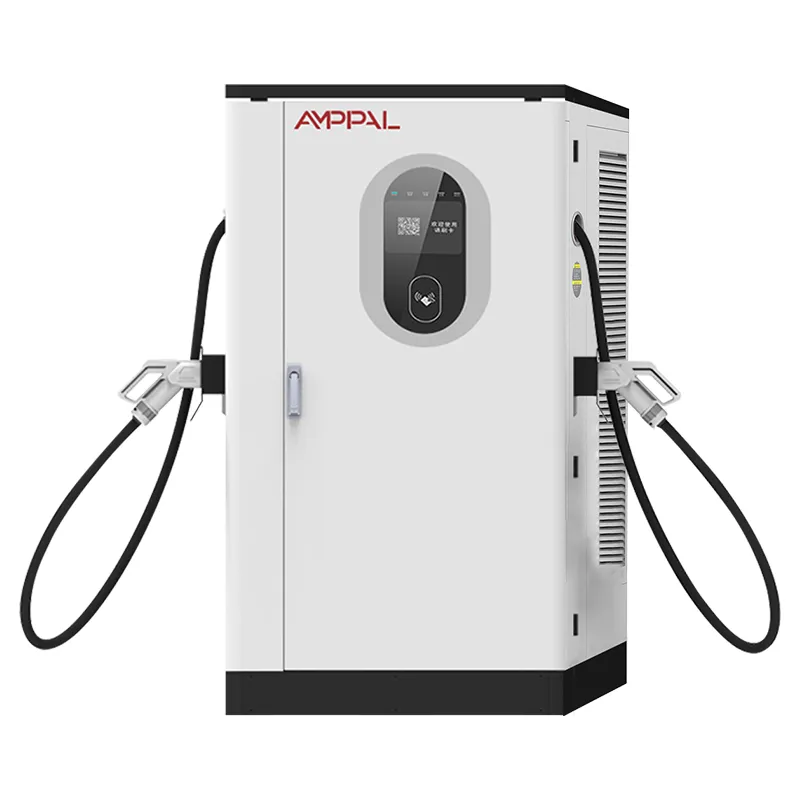

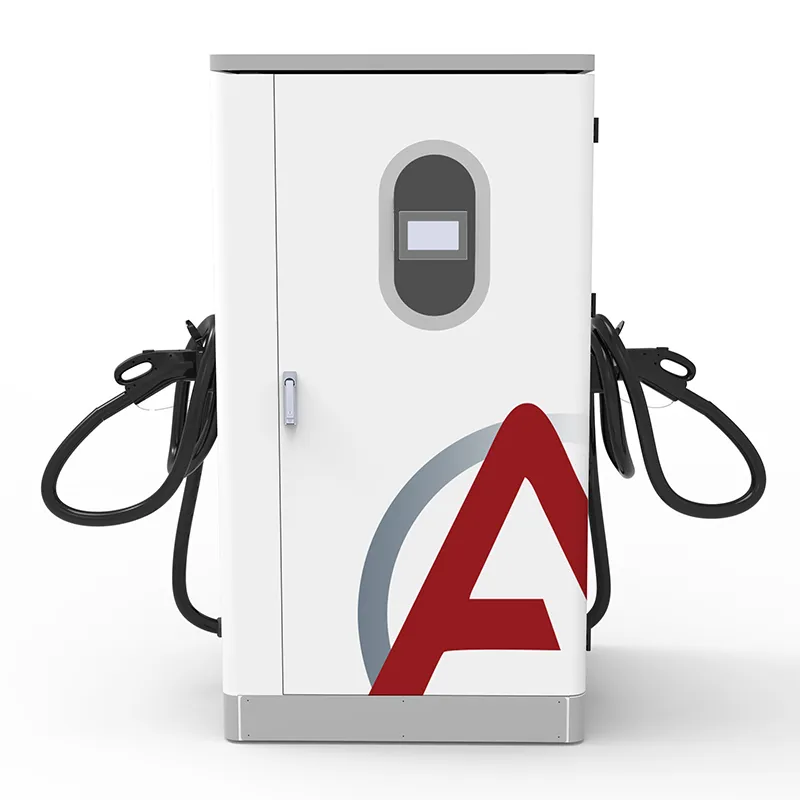

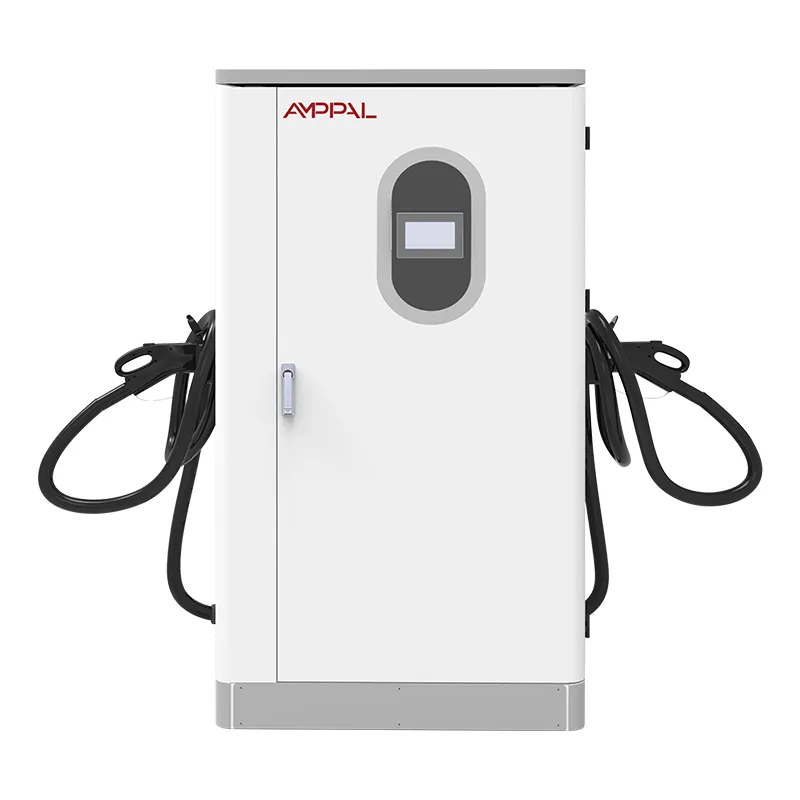

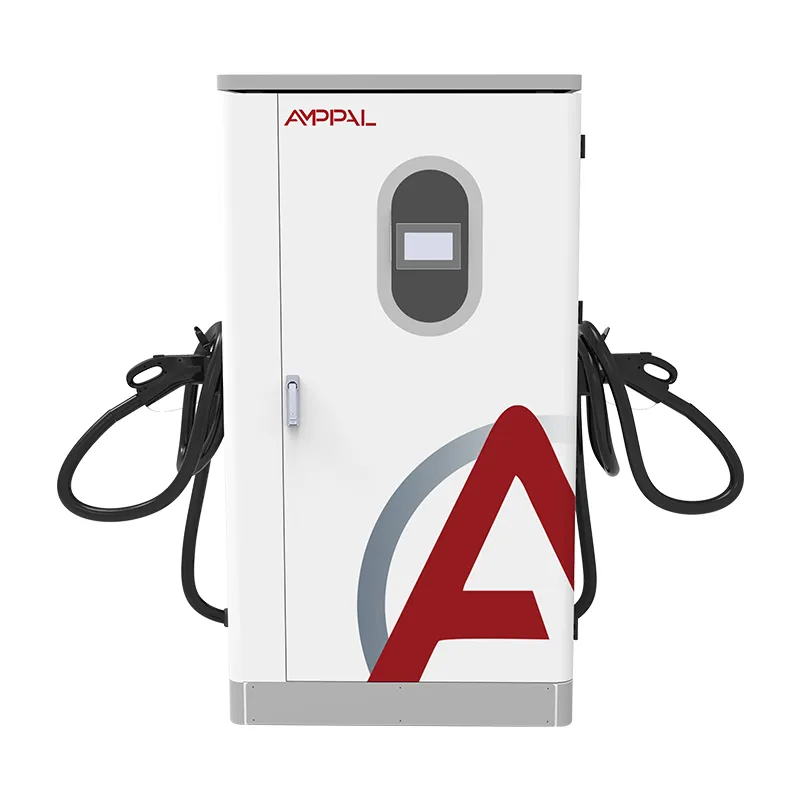

Tämä kaappi on integroidun AF-DC-sarjan huippu: 1000 × 900 × 1850 mm:n lattiayksikkö, joka ottaa AC380V±15 % 45–65 Hz:n taajuudella ja tuottaa 200–1000 V DC:n jopa 200 A:n teholla 95 %:n huipputeholla. Se on kone, johon osoitamme, kun asiakas kysyy, millä omat lippulaiva-asemamme toimivat.

Kuusi syytä, miksi tämä kaappi kantaa lippulaivamerkkiä

480 kW:n nimikilven teho antaa numeron asemalle: 800 V:n ajoneuvot kuluttavat virtaa nopeudella, jota useimmat kilpailijoiden kaapit eivät kestä, ja teknisistä tiedoista tulee markkinointiväline ennen ensimmäisen auton saapumista.

Valmiina 800 V aaltoon: DC200-1000 V ikkuna kattaa jo 2025-2026 sukupolven 800 V henkilöautoja, joten kaappi ei tarvitse keskipitkän käyttöiän laitteistopäivitystä.

95 % huipputehokkuus lippulaivakäytössä: 1 500 kWh päivässä tuottava asema säästää oikeaa rahaa 90 % yksiköistä verrattuna – noin 75 kWh hukkalämpöä ei synny.

IP54, toiminta -25°C - +50°C: lippulaivakohteet sijaitsevat ulkona kaupungin aukioilla ja valtatieaukioilla säällä, joka tappaa hiljaa pienet kotelot.

Täysi liitinsarja – CCS1, CCS2, GB/T, CHAdeMO ja NACS – joten yksi lippulaivakaappi palvelee sekalaisia ​​kansainvälisiä laivastoja ja vuokra-EV-liikennettä ilman toista ostoa.

OCPP 1.6/2.0 etähallinnan kanssa: oma asematoimintotiimimme käyttää samaa kojelautaa kuin sinäkin, ja 7 tuuman käyttöliittymä kattaa paikallisen varatoiminnon, kun linkki katkeaa.

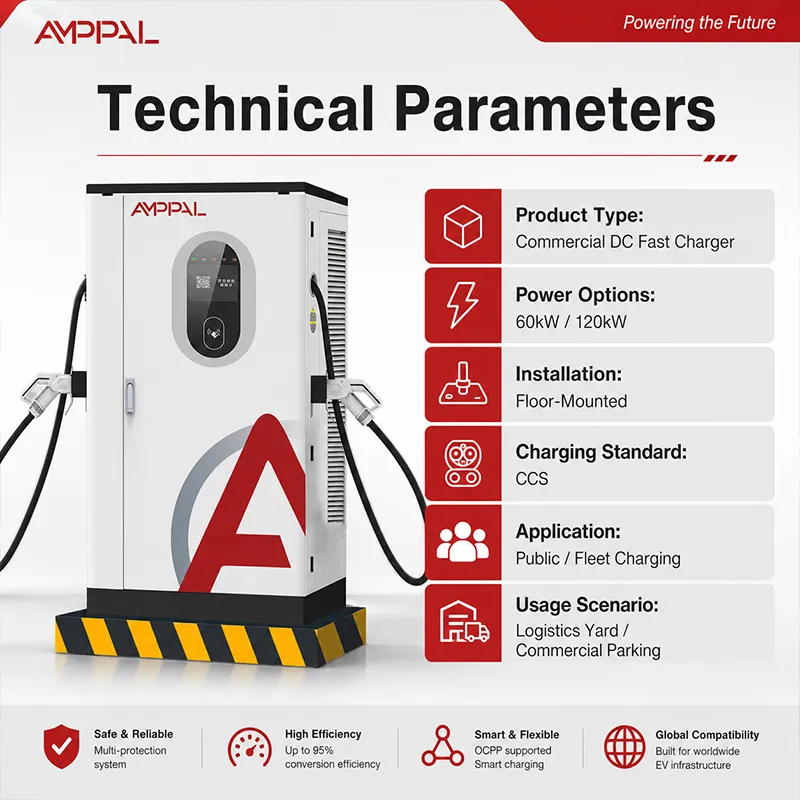

Tekniset tiedot

Missä maamerkkilaturi maksaa itsensä takaisin

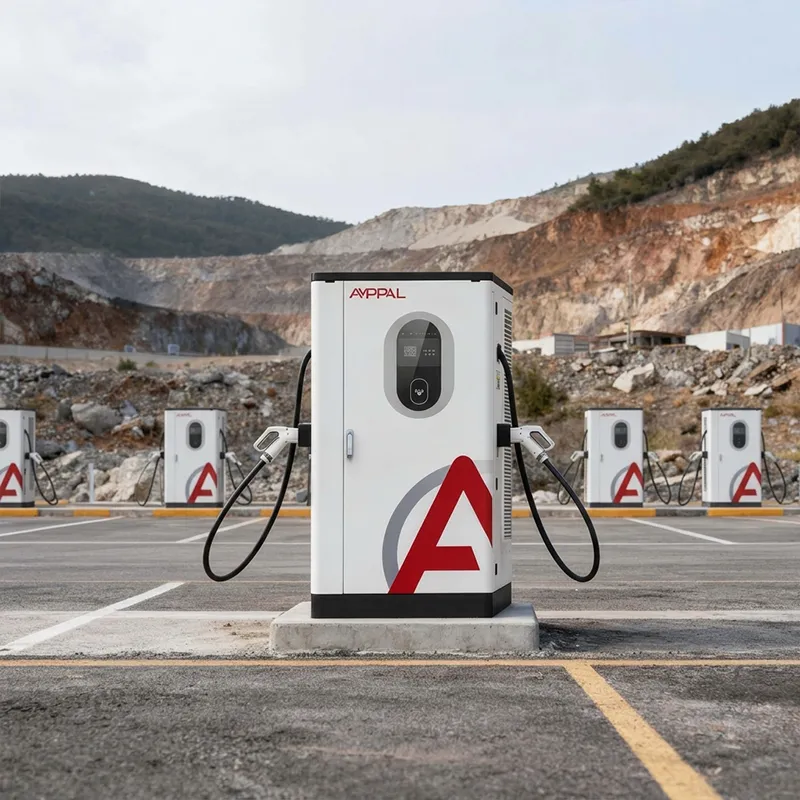

Flagship highway aukiot: 480 kW:n kaappi eturivissä on ero "latauspysäkin" ja "latauspysäkin" välillä kyseisellä käytävällä.

Lentokenttien ja hotellien etupihat: Premium-vieraat ja vuokrakalusto arvioivat kiinteistön latauskokemuksen perusteella, ja lyhyet istunnot merkitsevät suurta vaihtovirtaa.

Kaupunkikeskuksen ahtauskeskittymät: maa on kallista, joten teho neliömetriä kohti on mittari – yksi 480 kaappi keskittää tehon sinne, missä tilaa on niukasti.

Showroom ja OEM-kumppanisivustot: merkkitapahtumat, koeajokalusto ja mediapäivät tarvitsevat laturin, joka ei koskaan saa autoa näyttämään hitaalta.

Käytäväsuunnittelu verkko-operaattoreille: lippulaivakaapit ankkuroivat uuden reitin ja mittaavat todellista 800 V:n kysyntää ennen kuin verkko tiivistyy.

Kuinka yksi kaappi palvelee aseman huippukysyntää

Ytimessä on sama arkkitehtuuri kuin muissakin integroiduissa kaappeissamme, eteenpäin työnnettynä: kolmivaiheinen AC-sisääntulo, tasasuunnattu DC-väylään, sitten säädettävä DC-ulostulo ajoneuvon BMS:n vaatimalla jännitteellä. Ohjauspaneeli sovittaa istuntoja, joten kysyntähuippua hallitaan sen sijaan, että sitä torjuttaisiin.

Asematason tarinassa 480 ansaitsee lippulaivasanan. Koska se puhuu OCPP 1.6/2.0:aa, istunnot, tyhjäkäyntiaika ja virranjako syöttävät aseman kojelautaa reaaliajassa; operaattorit näkevät jonojen käyttäytymisen ja säätävät hinnoittelua tai lahden jakoa samana iltapäivänä.

800 V:n valmius on power-stage-fakta, ei iskulause. Sama DC-väylä, joka täydentää 400 V:n auton sen pyynnöstä, siirtyy 800 V-luokan lähtöön lahden seuraavaa ajoneuvoa varten.

Laatuportit lippulaivavaatimuksen takana

CE, CB, UL, TÜV ja CCC: täydellinen sertifikaattisarja ja TÜV-tarkastus kattaa tuotantolinjamme, ei kultaista näytettä.

Jokainen kaappi käy 4 tunnin täyskuormituksen sisäänpalautuksen ja vikakirjauksen, ennen kuin se lähtee paikalta; tiedosto arkistoidaan sarjanumerolla.

Tuloasteet pyyhkäistään 45-65 Hz:n kaistan yli taajuusmuuttujapenkillä, koska lippulaiva-asemat elävät myös epätäydellisillä verkkoilla.

96 tunnin suolasuihku koteloon ja kiinnikkeisiin sekä vesisuihkutesti oven tiivisteille lopputarkastuksen aikana IP54-vaatimuksen varmistamiseksi.

Moduulit, joiden luokitus on -30°C - +55°C, lämpötilasyklisoidaan ennen kokoamista, mikä antaa kaapin -25°C - +50°C luokitusmarginaalille aidon marginaalin.

Jokainen sarjanumero linkittää testitietueisiinsa – kun lippulaiva-asema soittaa, vedämme tiedoston, emme muistimme.

480:n rakentaminen: Kahdeksan askelmaa Leqingin tehtaalla

Vaihe 1: Teräsrungot leikataan laserilla ja hitsataan robotilla FANUC- ja TRUMPF-kennoissa Leqingissä, jossa AC- ja DC-linjamme jakavat saman työkalun.

Vaihe 2: kotelot läpäisevät esikäsittelyn ja jauhemaalauksen, ja väri sovitetaan asemasi väriin, jos tilaat OEM:n.

Vaihe 3: tehomoduulit kootaan erilliselle DC-linjalle, joka on eristetty AC-tuotannosta ESD:tä ja puhtauden valvontaa varten.

Vaihe 4: jokainen moduuli on kuormitustestattu ja lämpötilajaksotettu – lähtötarkkuus, aaltoilu, tehokkuus 20 %, 50 % ja 100 %.

Vaihe 5: Kaappikokoonpano asentaa moduulit, kontaktorit, virtakiskot, ohjauskortin ja 7 tuuman käyttöliittymän.

Vaihe 6: johtosarja rakennetaan työpaikan piirustuksen mukaan vääntömomenttiohjatulla päätteellä, sitten oven tiivisteet ovat vesisuihkua päin.

Lippulaiva vai Overkill? Rehellisiä neuvoja siitä, milloin se kannattaa ohittaa

Osta 480, kun asema on tuote – merkkikeskitin, käytävän ankkuri, sivusto, jonka asetat mainostaululle. Jos sivustosi identiteetti on "kätevä lisäys" eikä "kohde", 360 kW:n tai 320 kW:n kaappi tarjoaa suurimman osan hyödyllisyydestä pienemmällä rahalla.

Sivuston teho on todellinen portinvartija. 480 kW:n tyyppikilpi vaatii vakavaa kolmivaiheista syöttöä; jos sähkölaitos rajoittaa tontiasi 250 kW:iin, 480-kaappi on paperitiikeri.

Ole rehellinen ajoneuvoyhdistelmästä. Jos liikenteessäsi on 90 % 400 V autoja, joiden teho on noin 100 kW, 480-luvun korkeustila on enimmäkseen tyhjäkäynnillä; maksat tulevasta kysynnästä.

Miksi asemaoperaattorit valitsevat AMPPALin maamerkkikohteille?

Käytämme itse yli 200 asemaa – 480 on kaappi, johon panostamme oman käyttöaikamme, ei esitemalli.

15–20 työpäivän toimitusaika päivämäärällä ostotilauksessa ja yhden yksikön MOQ, jotta lippulaivat ottavat käyttöön yhdestä validoidusta kaapista.

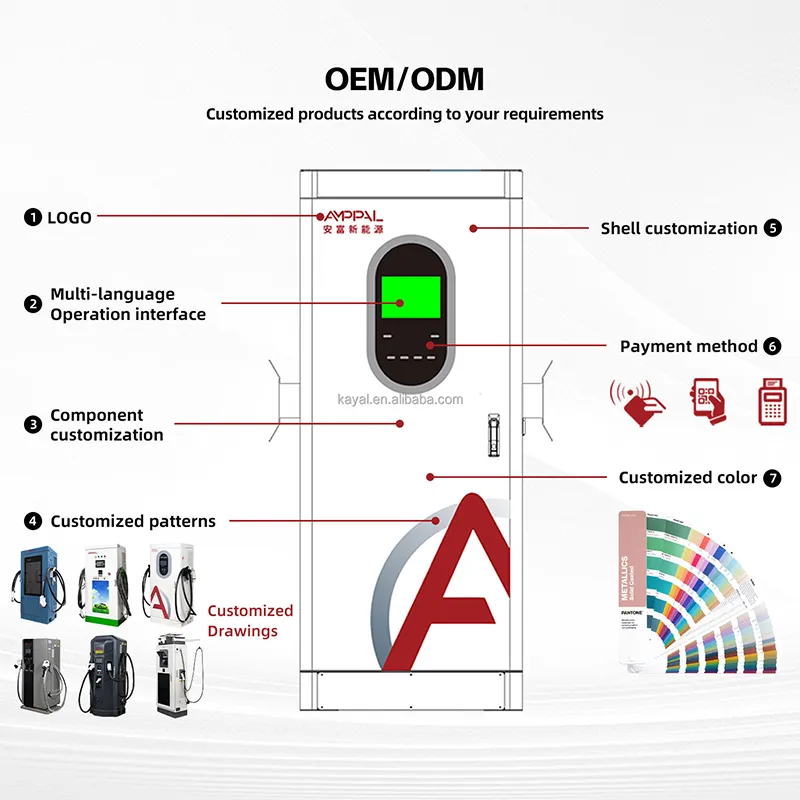

OEM/ODM ilman kitkaa: aseman väritys, kaapelin pituus, liittimien sekoitus ja jopa kojelaudan brändäys räätälöitynä tilaushetkellä.

Sertifikaatit ja testitiedostot toimitetaan laitteen mukana; Sarjanumero linkittää auditoijien poltto- ja taajuuspyyhkäisytietoihin.

Viitesyvyys: NEOMin 500 yksikön nestejäähdytteinen tilaus, Sime Darby Malesiassa, RHG Enerturk Turkissa – kumppanit, jotka sijoittavat laitteistomme näkyvimmille paikoilleen.

480 kW:n kaapin toimitus: kori, kontti, asiakirjat

1000 × 900 × 1850 mm:n kaappi toimitetaan pystyasennossa vanerilaatikossa, jossa on vaahtomuovikulmat ja vedenpitävä suojus; lavakanavat pitävät trukin liikkeet puhtaina. Pitkiin merijaloihin lisäämme kuivausaineen ja kosteusmittarikortin.

Toimitamme FOB Ningbo tai CIF satamaasi. Vientikansio sisältää kauppalaskun, pakkausluettelon ja CE/TÜV/UL/CB/CCC-ilmoitukset, joten tullaus ja avausaikataulusi eivät riitele keskenään.

Lippulaivaversiot yhdistävät usein kaapit, varamoduulit ja merkkien mukaiset lisävarusteet samaan astiaan; suunnittelemme kuormalavakartan kuormatraktorisi kanssa ja vahvistamme lastaussuunnitelman ennen kuin trukki lähtee tehtaalta.

Landmark Stationin pitäminen verkossa: Palveluehdot

Kahden vuoden standardi. Lippulaivakohteissa sovimme yleensä sen sijaan laajennetusta palvelusopimuksesta – maamerkkiaseman käyttöaika on arvokkaampi kuin takuulinja.

Varamoduulit, kontaktorit, käyttöliittymät ja ohjauskortit varastossa, 3-5 työpäivän toimitusajalla – tai 24 tunnin lentorahtivaihtoehto sopimuskohteille.

Oman asemaoperaatiotiimimme suorittama etävalvonta: näemme saman OCPP-kojelaudan, jonka operaattorisi näkee ja merkitsee poikkeamat ennen asiakkaasi.

Käyttöönottopäivä insinöörimme kanssa, etänä tai paikan päällä, mukana ensimmäisissä tilauksissa – lippulaivapaikat toimivat julkaisun yhteydessä, ei julkaisun jälkeen.

Neljännesvuosittainen kuntoraportti: istuntotiedot, vähennystapahtumat, liittimen kuluminen – tarkistetaan tiimisi kanssa videopuhelun aikana.

Sivuston suunnitteluvirheet, jotka tuhlaavat 480 kW:n budjetin

Väärin: lippulaivakaapin sijoittaminen kaukaiseen nurkkaan "pois tieltä", jossa kukaan kuljettaja ei näe sitä. Oikealla: laita se eturiviin – kaappi on aseman opasteet, ja osaa sen työstä tarkastellaan.

Väärin: ostetaan 480 kW:n kaappi 250 kW:n käyttökorkilla ja syytetään laturia, kun istunnot ovat hitaita. Oikea: vahvista syöte ensin; mittaamme odotukset muuntajalta, emme nimikilveltä.

Väärin: jätetään huomiotta jonosuunnittelu ja annetaan yhden hitaan 400 V:n ajoneuvon olla lippulaivalahdella tunnin ajan. Oikealla: aseta istuntokäytännöt ja joutokäyntimaksut OCPP:ssä, jotta paikka kääntyy.

Väärin: kaapin asennus paikkaan, jossa pistoolin kaapeli ei pääse toisen rivin porttiin. Oikealla: mittaa ulottuvuus liikenteessäsi pisimmällä ajoneuvolla; kaapelin pituus on ilmoitettu tilauksesta syystä.

Väärin: 7 tuuman käyttöliittymää käsitellään mainostauluna ja jätetään suoraan auringonpaisteeseen koko päiväksi. Oikealla: varjostaa kasvot — näyttö on käyttäjän työkalu, ja se kestää kauemmin poissa auringosta.

Mitä aseman omistajat sanovat lippulaivan ajamisesta?

Valtatiekäytäväoperaattori Saudi-Arabiassa: "Avaamme yhdellä 480-kaapilla ja katselimme jonon muodostumista meidän portillemme kilpailijan sijaan. Kuusi kuukautta 800 V liikennettä, nolla lataushäiriöitä. Maali näytti pölyrenkaita aavikon auringossa muutamassa viikossa – kosmeettista, mutta välitämme esiintymisestä lippulaivassa."

Lentokenttäpysäköintioperaattori Malesiassa: "Vuokra-sähköautot ja kuljettajaautot saapuvat räjähdysmäisesti. 480 tyhjentää lahden alle 20 minuutissa premium-malleilla, joten liikevaihtomme hyppäsi. Meidän piti opettaa huoltohenkilöstöllemme OCPP-puolta; itse kaappi ei ole vioittunut kertaakaan neljässä kuukaudessa."

OEM-näyttelykumppani Saksassa: "Mediapäivä 800 V testiautoilla – 480:sta ei koskaan tullut tarinaa, mikä on juuri sitä, mitä laturista haluaa. Toimitus vastasi luvattua 15-20 työpäivää. Käyttöönottoopas on tiheä, budjetti puoli päivää sähköasentajan kanssa."

Ahdistusaseman kysymyksiä, vastattu

K: Tarvitaanko 480 kW nyt vai tuleviin autoihin?

V: Molemmat. 800 V ajoneuvoja on jo myynnissä; DC200-1000V-ikkuna palvelee heitä tänään ja kattaa seuraavan sukupolven alustan ilman laitteistomuutoksia.

K: Millaista tulosta se tuottaa?

V: DC200-1000V jopa 200A, 95 % huipputeho, AC380V±15 %, 45-65 Hz tulo.

K: Pystyykö se käsittelemään sekaliitinstandardeja?

V: Kyllä — CCS1, CCS2, GB/T, CHAdeMO ja NACS konfiguroidaan tilaushetkellä.

K: Kuinka hallitsen asemaa?

V: OCPP 1.6/2.0 etäkojelaudalla sekä 7 tuuman käyttöliittymä paikallista varatoimintoa varten; oma station ops -tiimimme käyttää samaa pinoa.

K: Mikä sertifikaatti sillä on?

V: CE, TÜV, UL, CB ja CCC, ja testitiedostot on linkitetty sarjanumeroon.

K: Kuinka kauan toimitus kestää?

V: 15-20 työpäivää vahvistetusta tilauksesta; MOQ on yksi kaappi.

K: Entä jos sivuston verkko on heikko?

V: Tuloaste kestää ±15 % jännitteen ja 45-65 Hz; Tämän lisäksi kerromme sinulle, että sivusto tarvitsee muuntajan tai akkupuskurin ennen tilaamista.

K: Mitä katetaan asennuksen jälkeen?

V: Kahden vuoden standardi; lippulaivasivustot siirtyvät yleensä laajennettuun palvelusopimukseen nopeammalla varaosien lähettämisellä.
