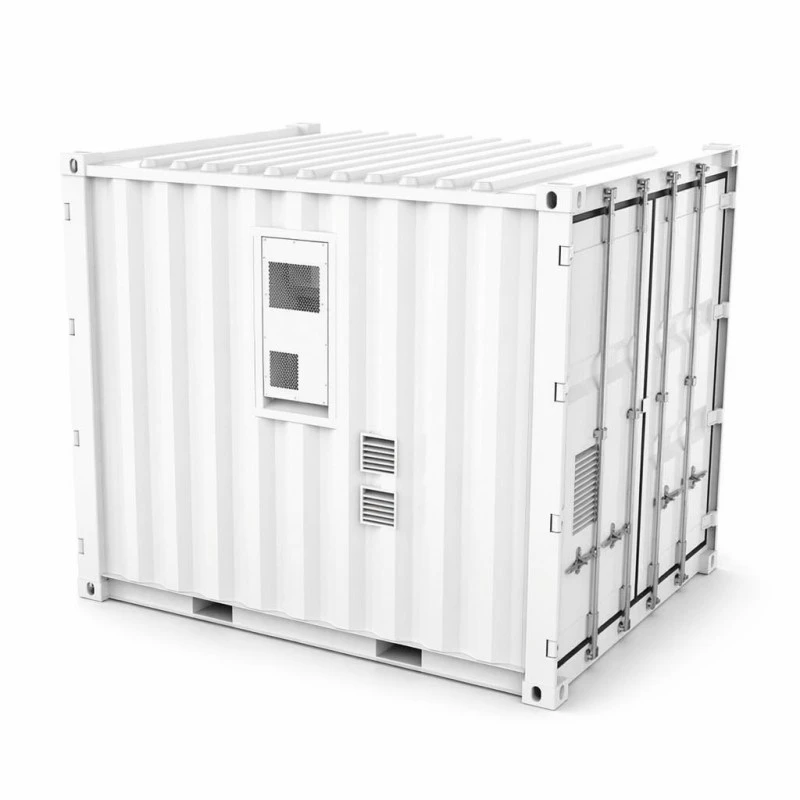

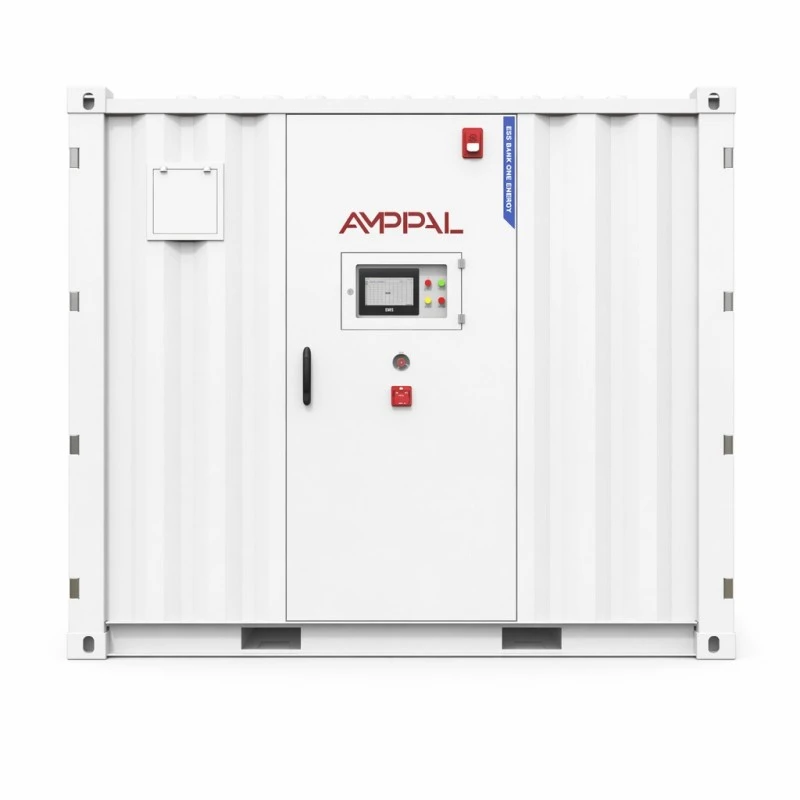

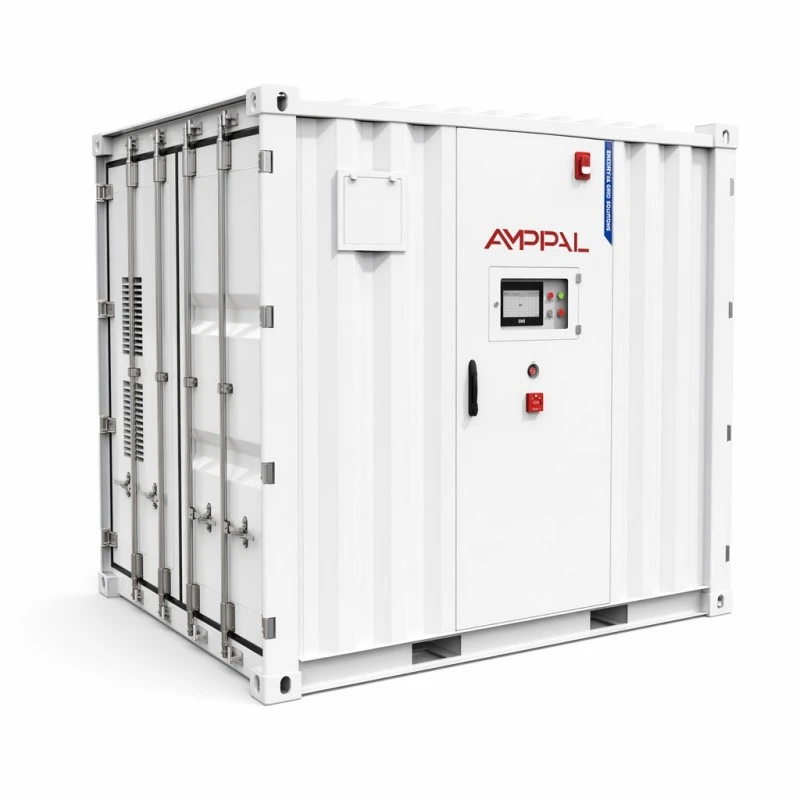

Utility Scale konteissa akkuenergian varastointijärjestelmä

Mitä kuorma-autoon saapuu

Perinteiset megawattituntiprojektit kootaan paikan päällä: pakkaukset saapuvat lavoille, telineet nousevat, kaapeleita vedetään ja puolet käyttöönottoajasta menee asennusviikon aikana tehtyjen johdotusvirheiden jahtaamiseen. Utility-Scale Containerized Battery Energy Storage System kääntää tämän järjestyksen. 48 tai 55 akkupakkaukset, ilmastointisilmukka, aerosoli- ja perfluoriheksanonipalojärjestelmät ja valvontajohdotus on integroitu Yueqingin tehtaallamme, testattu yhtenä järjestelmänä ja toimitetaan yhtenä 3048*2438*2591 mm:n yksikkönä. Saapuessaan työmaan miehistö asettaa sen valmiille alustalle, ohjaa DC-pohjakaapelin projektin PCS/EMS:ään ja luovuttaa sen käyttöön. Tehdasasennusaika siirretään kriittiseltä polulta, mikä on yleensä koko asia ostaa kontti telinejärjestelmän sijaan.

Viisi numeroa, jotka määrittelevät kaksi vaihtoehtoa

1060 kWh ja 1215 kWh nimelliskapasiteetti samasta kotelosta: 48 pakkausta vastaan ​​55 pakkausta LFP 3,2V/314Ah -kennoja, joten jalanjälki, tyyny- ja nosturisuunnitelma eivät muutu versioiden välillä.

Merkkijonoarkkitehtuuri eroaa suunnittelun mukaan – 4P264S 1060 kWh:n yksikölle 844,8 VDC:n nimellisjännitteellä, 5P242S 1215 kWh:n yksikölle 774,4 VDC:llä – kun taas molemmat pysyvät 680–950 VDC:n ikkunan sisällä, jonka useimmat suuret PCS-alustat hyväksyvät.

Vakiolataus- ja purkausvirta on molemmissa 200 A 0,5 CP:n nopeudella, mikä pitää säiliön DC-lähdön yhteensopivana tyypillisten projektiväylämallien kanssa.

Järjestelmän tehokkuus on enintään 88 % 0,5 C:ssa, mitattuna yhdellä latauksella ja yhdellä purkauksella – luku sisältää apulaitteet, ei vain akkusarjaa.

Elinikä on yli 8000 sykliä 0,5 C ja 25 C lämpötilassa vähintään 80 %:n energiansäilyvyyden kanssa, ja toiminta-alue 0 °C - +50 °C vastaa ilmastoitua sisätilaa.

Tekniset tiedot

Luokka	Parametri	1060 kWh malli	1215 kWh malli
DC-puoli	Nimelliskapasiteetti	1060 kWh	1215 kWh
	Solutyyppi	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Akkujärjestelmän merkkijono	4P264S	5P242S
	PACK-spesifikaatio	70.4V314Ah	70.4V314Ah
	EI. PACK:ista	48 kpl	55 kpl
	Nimellisjännite	844,8 VDC	774,4 VDC
	Jännitealue	680-950VDC	680-950VDC
	Normaali lataus/purkausvirta	200A	200A
Järjestelmän parametrit	Järjestelmän tehokkuus	MAX.hyötysuhde 88% @0,5C / 1 lataus 1 purkaminen	MAX.hyötysuhde 88% @0,5C / 1 lataus 1 purkaminen
	Järjestelmän käyttöikä	>8000 kertaa (0,5C@25°C) Energianpidätysaste ≥ 80 %	>8000 kertaa (0,5C@25°C) Energianpidätysaste ≥ 80 %
	Johdotusmenetelmä	DC alasisääntulo	DC alasisääntulo
	Lataus- ja purkunopeus	0,5 CP	0,5 CP
	Lämmönhallintamenetelmä	Älykäs ilmajäähdytteinen ilmastointilaite	Älykäs ilmajäähdytteinen ilmastointilaite
	Viestintäprotokolla	CAN/Eth/RS485 (4G valinnainen)	CAN/Eth/RS485 (4G valinnainen)
	Palontorjuntajärjestelmä	Aerosoli ja perfluoriheksanoni	Aerosoli ja perfluoriheksanoni
	IP-luokitus	IP54	IP54
	Tuotteen koko	3048*2438*2591mm	3048*2438*2591mm
	Tuotteen paino	9500kg	10500kg
Ympäristövaatimukset	Käyttölämpötila-alue	0°C - +50°C	0°C - +50°C
	Käyttökosteusalue	0 ~ 95 % RH (ei kondensaatiota)	0 ~ 95 % RH (ei kondensaatiota)
	Toimintakorkeus	2000m (>2000m vähennys)	2000m (>2000m vähennys)
	Sertifiointi	PAKKAUS: CE ROHS UN38.3 KTT	PAKKAUS: CE ROHS UN38.3 KTT
	Takuu	5 vuotta	5 vuotta

Sivustot, jotka määräävät megawattitunnin

Teollisuuspuistot, joissa on 2-4 tunnin iltahuiput ja tariffirakenne, joka palkitsee ikkunan siirtämisen.

Dieselgeneraattorin vaihto: 1060 kWh 200 A:n purkauksella kattaa vaatimattoman teollisuuskuorman tyypillisen seisokkiikkunan kautta ilman polttoainelogistiikkaa.

Aurinko- tai tuulipuistot, joiden on vahvistettava tuotantoa ja kerättävä tuotantoa, jota muuten rajoitettaisiin.

Jakeluyritykset lykkäävät sähköaseman päivitystä lykkäämällä syöttöhuippua kaudeksi tai kahdeksi.

Etäkaivos- ja saarialueet, joissa paikan päällä rakennetut akkuhuoneet ovat epäkäytännöllisiä ja tehdastestattu toimitus on ainoa luotettava vaihtoehto.

Kuinka esivalmistettu projekti tulee verkkoon

Projektisarja alkaa siviilipaketilla: litteä betonityyny, joka on mitoitettu 9500-10500 kg:n pistekuormitukselle, kaapelikaivaus konttipaikkaan ja välys ilmastointilaitteen lämmönpoistoa varten.

Nosto tapahtuu yhdellä nosturilla. Yksikön 3048*2438*2591mm kirjekuori ja kulmavalut ovat vakiokonttilaitteistoja, joten levitystanko ja takila vuokrataan tilaustyönä.

Käyttöönotto tapahtuu sitten kolmessa vaiheessa: DC-johdotus alemman läpiviennin kautta työpaikan PCS:hen, CAN/Eth/RS485-kättely projektin EMS:n kanssa (4G-etäkäyttö valinnainen) ja hyväksymisjakso, jossa paikallinen viranomainen tai verkonhaltija todistaa suojareleiden testejä, lataus/purkaus 0,5 CP:llä ja SOC-raportoinnin tarkkuustarkastus. Anna työskennellä työmaalla kahdesta kolmeen päivää säiliön asettamisen jälkeen.

Turvallisuus- ja sertifiointitiedoston sisällä

Kaksi riippumatonta paloainetta: aerosoli vaikuttaa pakkauksen tilavuuden sisällä, kun taas perfluoriheksanoni tulvii säiliön tilan – pari kattaa lämpötapahtumat molemmilla asteikoilla.

IP54-kotelointi DC-pohjaläpiviennillä, joten säiliö sietää sadetta ja pölyä työmaalla, kun taas sähkönläpäisy pysyy matalana ja suojattuina.

Pakkauksissa on CE ja RoHS; Täydelliset laitteet toimitetaan UN38.3- ja MSDS-asiakirjoilla, joita tarvitaan kuljetus-, tulli- ja työmaavakuutuksia varten.

Älykäs ilmajäähdytteinen ilmastointi pitää 48-55-pakkauksen kapealla lämpötila-alueella; ohjain moduloi mieluummin kuin pyörii kovasti.

Toiminta-alue on 0°C - +50°C ympäristössä, suhteellinen kosteus 0-95 % ilman kondensaatiota ja 2000 metrin korkeus yläpuolella - arvot kannattaa verrata projektiisi.

Jokainen kontti täyttää täyden 0,5 CP:n latauksen ja tyhjennyksen pakkaustason kirjauksella tehtaalla ennen kuin ovet suljetaan lähetystä varten.

Kahdeksan askelta Yueqingin tehtaan sisällä

1. Solun otto – 314 Ah LFP-kennoista otetaan eränäyte kapasiteetin ja sisäisen vastuksen suhteen saapumisen yhteydessä.

2. Pakkauksen rakenne — 70.4V/314Ah pakkaukset on hitsattu, johdotettu, varustettu BMS:llä ja eristystestattu.

3. Säiliön valmistus — kotelo leikataan, hitsataan ja pinnoitetaan korroosiosuojalla samassa kerroksessa kuin yrityksen muut energiatuotteet.

4. Telineasennus — pakkaukset asennetaan 4P264S- tai 5P242S-merkkijonoasetelmaan DC-väylän avulla.

5. Lämpö- ja palovarustelu – ilmastointiyksiköt, kanavat, aerosoligeneraattorit ja perfluoriheksanonisylinterit asennetaan ja niiden toiminta testataan.

6. Johdotus ja ohjaus — valvonta, tietoliikenneyhdyskäytävät ja DC-pohjaläpivienti on päätetty projektiliitäntään.

7. Tehdashyväksyntätesti — täysi 0,5 CP:n jaksotus, jossa pakkaustason jännite ja lämpötila kirjataan sarjanumeroa vastaan.

8. Tiivistys ja pakkaus — ovet sinetöity, iskunvaroittimet asennettu, yksikkö valmisteltu konttipihalle.

Kokojen todellisuuden tarkistus konttimittakaavassa

Osta toimitusikkunaasi vastaava versio, älä suurempaa numeroa. 1060 kWh:n yksikkö tuottaa 200A standardin 844,8VDC-väylällä; 1215 kWh:n yksikkö tarjoaa enemmän energiaa pienemmällä 774,4 VDC:n nimellisjännitteellä. Tarkista, mikä jännite on PCS:n toiminta-alueella, ennen kuin PO katkaistaan.

Ilmajäähdytyksellä on todelliset rajat. Jos sivustosi lämpötila ylittää säännöllisesti +50°C tai se sijaitsee kosteassa trooppisessa ilmastossa, jossa ilmastointilaite toimii jatkuvasti täydellä kuormituksella, nestejäähdytteinen tuote pitää kennon lämpötilan tasaisemmin ja saattaa olla parempi istuvuus. Sanomme niin tarjouksessa eikä toimituksen jälkeen.

Alle noin 500 kWh:n säilytystarpeen tämä säiliö on väärän muotoinen. Kaappimittakaavan tuotteen kuljetus, nosturi ja työmaa maksavat halvemmalla, ja voimme osoittaa sinulle saman tuotevalikoiman.

Kysymyksiä EPC-lainauksiin

Kysy, onko tehokkuusluku järjestelmätasoinen yhden lataus-purkausjakson aikana – meillä on maksimi 88 % 0,5 C:ssa, apulaitteet mukaan lukien.

Kysy, ilmaistaanko syklin eliniän väitteessä nopeus, lämpötila ja retentiokynnys – "8000 sykliä" ilman ehtoja on markkinointilause, ei spesifikaatio.

Kysy kuinka monta palomiestä on sisällä. Aerosoli ja perfluoriheksanoni ovat kokoonpano, jonka vakuuttajat kirjoittavat yhä enemmän vaatimuksiinsa.

Kysy, mitä tapahtuu käyttöönottoajalle, jos työpaikan PCS käyttää eri viestintäprotokollaa – CAN, Ethernet ja RS485 ovat vakiona tässä, 4G-kaukosäädin valinnainen.

Kaupalliset ehdot: tuotanto kestää 30-40 työpäivää vakiokontilla, viiden vuoden takuu ja akkupaketit ovat vaihdettavissa kentällä purkamatta konttia.

Nosto, kuljetus ja tulli

Koolla 3048*2438*2591mm ja 9500kg (1060kWh) tai 10500kg (1215kWh) yksikkö liikkuu lavalla, jonka molemmissa päissä on nosturi. Haarukkatrukkeja ei ole luokiteltu tälle painolle; suunnittele takila ja nosturi ennen kuorma-auton saapumista.

Koska akku on asennettu ja ladattu, kontti toimitetaan UN3480 vaarallisena tavarana. Laadimme UN38.3 raportin, käyttöturvallisuustiedotteen ja pääosaston pakkausselosteen; sinun tulee budjetoida noin yksi ylimääräinen viikko varauksen läpimenoaikaa lähtöpaikassa verrattuna yleisrahtiin.

Vakioehdot ovat FOB Ningbo tai Shanghai CIF saatavilla; yksikkö kulkee yhtenä 40 jalkaa korkean kuution vastaavana kuormana, ja maakuljetuksessa maassasi tarvitaan reittivaraus 3 metriä leveälle 10,5 tonnin kuormalle.

Takuu ja kapasiteettihuolto

Viiden vuoden takuu pakkauksille, ilmastointilaitteille, palojärjestelmille ja valvonnalle yhtenä toimitettuna järjestelmänä.

Kapasiteetin taataan säilyttävän vähintään 80 % nimellisenergiasta ilmoitetussa 0,5 C:n kierrossa; degradation tracking käyttää tehtaan hyväksymislokia lähtötilanteena.

Pakkaukset ovat kentällä vaihdettavia moduuleja – heikko pakkaus vaihdetaan muutamassa tunnissa purkamatta konttia tai katkaisematta muuta merkkijonoa.

Etävalvonta CAN/Eth/RS485:n ja valinnaisen 4G:n kautta antaa huoltotiimimme lukea pakettitason tietoja ja ajoittaa käynnin ennen kuin kapasiteetin siirtymä näkyy operaattorille.

Vuosihuolto: ilmansuodattimen puhdistus, paloaineen paineen tarkistus, päätteen vääntömomentin tarkistus ja kapasiteettiajo; varapakkaukset toimitetaan 5-7 työpäivän kuluessa.

Sivuston valmisteluvirheet, jotka maksavat viikkoja

Väärin: tyynyn kaataminen ennen säiliön luukun ja ilmastointilaitteen välyksen tarkistamista. Oikealla: merkitse 3048*2438mm jalanjälki plus 1m huoltokäytävä ennen betonin tilaamista.

Väärin: oletetaan, että 9500 kg:n yksikköä voidaan luistella trukilla. Oikealla: nosturi kulmavaluista levittimellä — takilasuunnitelman pitäisi olla olemassa ennen kuin rekka lähtee satamasta.

Väärin: DC-pohjan läpivientiholkin jättäminen kaapelikaivan täytön alle. Oikealla: päätä ja tiivistä tiiviste sijoitusviikon aikana, ennen kuin kaivanto täytetään.

Väärin: kosteustarkistus ohitetaan, koska "sillä on IP54". Oikealla: käyttöalue on 0-95 %RH ilman kondensaatiota; ilmankuivain on halpa vakuutus monsuunialueilla.

Väärin: akkuväylän kytkeminen PCS:ään 680–950 VDC ikkunan ulkopuolella. Oikealla: varmista, että projektin PCS hyväksyy muunnelman nimellisjännitteen (844,8 V tai 774,4 V) ennen jännitteen kytkemistä.

Kenttämuistiinpanot megawattituntiprojekteista

Kiinteistökehittäjä Taškentissa, Uzbekistanissa, tilasi 1060 kWh:n yksikön vuoden 2024 lopulla kaupalliseen kompleksiin yö-/päivätariffihajallaan. Heidän projektiinsinöörinsä kertoi, että kontti tuotti tuloja yhdeksässä päivässä sen jälkeen, kun nosturi nosti sen pois tasolta, ja totesi, että EMS-kättely RS485:n kautta kesti yhden iltapäivän parametrien kartoituksessa – kauemmin kuin fyysinen asennus.

Aurinkokehittäjä Antananarivossa, Madagaskarilla, yhdisti 1215 kWh:n muunnelman olemassa olevan aurinkosähkötilan kanssa. Heidän palautteensa keskittyi ilmastointilaitteeseen: saaren helteessä jäähdytyskuorma oli suurempi kuin datalehdessä ehdotettiin, ja he pyysivät meiltä +45°C:n vähennystaulukon ennen toisen laitteen tilaamista.

Kaivosurakoitsija Almatyssa, Kazakstanissa, käytti konttia jalostuslaitoksen varavarana. Heidän sähkövalvojansa kehui yhden hissin asennusta, mutta valitti, että tietoliikennekaapelointi tarvitsi pidempiä tehdaspäitä – DC-pohjan sisääntuloasento tarkoitti, että heidän kaivantonsa kulki 4 metriä suunniteltua pidemmälle.

Kysymyksiä, joita ostajat kysyvät ennen konttivarausta

K: Mitä eroa on näiden kahden muunnelman välillä?

V: Energian ja merkkijonojen asettelu – 48 pakkausta 4P264S:llä (844,8 VDC) 1060 kWh:lla, 55 pakkausta 5P242S:llä (774,4 VDC) 1215 kWh:lla, sama kotelo.

K: Sisältääkö säiliö PCS:n?

V: Ei – se on DC-puolen tallennusväline. Se yhdistetään projektiisi PCS/EMS:ään CAN:n, Ethernetin tai RS485:n kautta (4G valinnainen).

K: Miten se lähetetään?

V: UN3480 vaarallisena aineena tasossa tai konttikuormana, meidän laatimallamme UN38.3-raportilla ja käyttöturvallisuustiedotteella.

K: Mikä on tavallinen lataus-/purkausvirta?

V: 200 A molemmissa versioissa 0,5 CP nopeudella 680–950 VDC jänniteikkunassa.

K: Kuinka kauan sivuston käyttöönotto kestää?

V: 2–3 päivää DC-johdotuksiin, tiedonsiirtojen kättelyyn ja havaittuihin hyväksymistesteihin, jos tyyny on valmis.

K: Mikä on todellinen tehokkuus?

V: Enintään 88 % 0,5 C:ssa mitattuna yhdellä latauksella ja yhdellä purkauksella, mukaan lukien apulaitteet.

K: Kuinka kauan akku kestää?

V: Yli 8 000 sykliä 0,5 °C:ssa ja 25 °C:ssa vähintään 80 %:n energianpidätyskyvyllä; kuumemmat ympäristöolosuhteet lyhentävät sitä.

K: Mikä on läpimenoaika?

V: 30-40 työpäivää vakiosäiliölle; DG-varaus lähtöpaikassa lisää noin viikon matkan aikatauluun.
