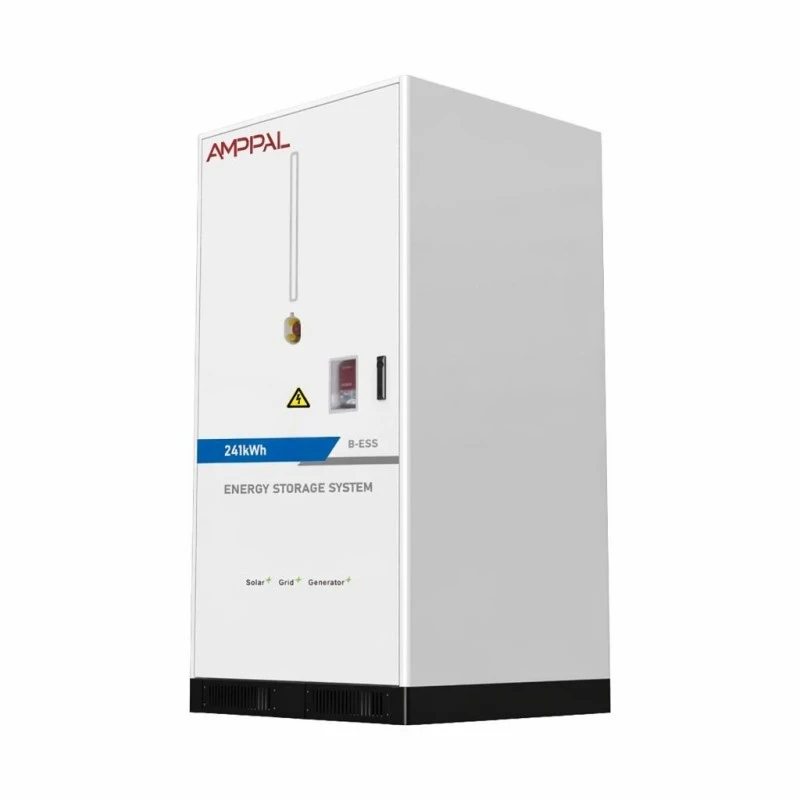

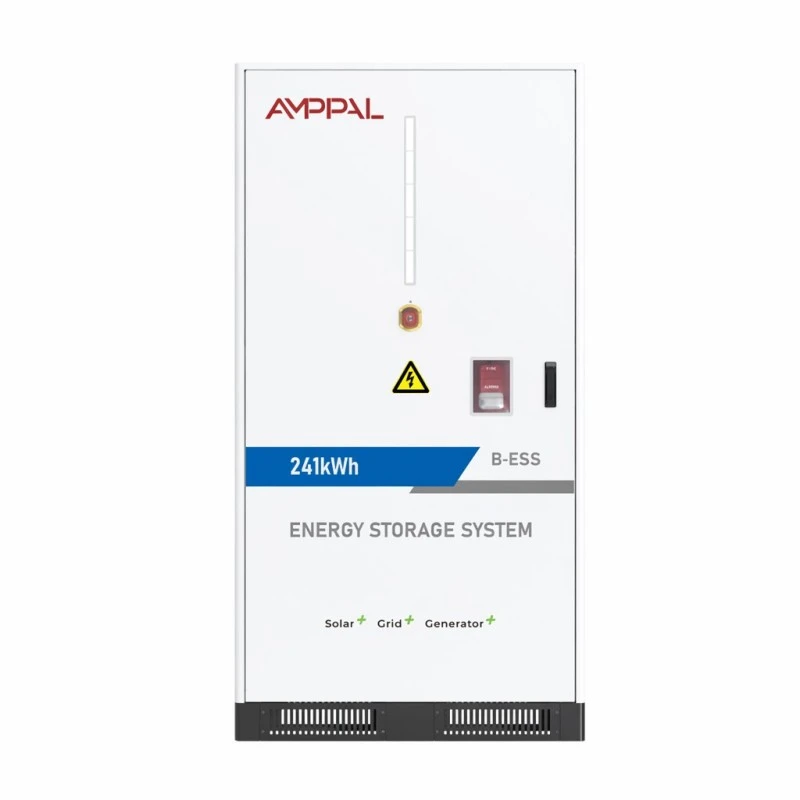

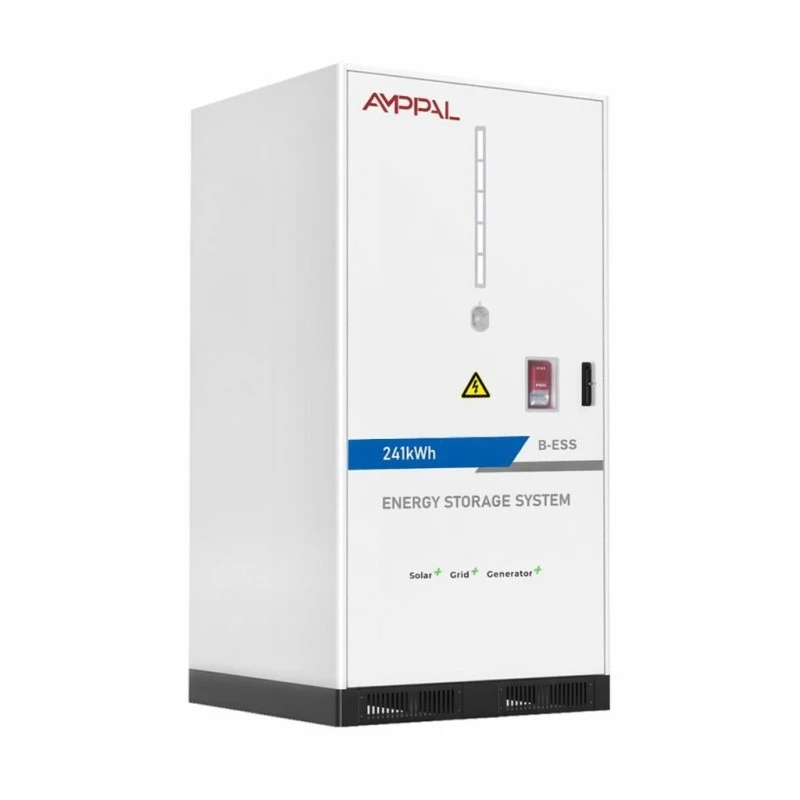

225 kWh / 241 kWh modulaarinen akkuenergian varastointijärjestelmä kaupallisiin mikroverkkoihin

Akkuklusteri ei ole tallennusjärjestelmä

Tämä 225 kWh / 241 kWh modulaarinen akkuenergian varastointijärjestelmä kaupallisiin mikroverkkoihin toimitetaan ilman invertteriä. Ei EMS-näyttöä, ei verkkoliittimiä – se on DC-puolen akkuklusteri, ja juuri tämän puuttumisen vuoksi integraattorit ostavat sen.

Järjestelmäintegraattorilla tai EPC:llä on usein ensisijainen PCS-brändi, laitoksen laajuinen EMS tai konttiprojekti, jossa tehonmuunnosvaihe on jo sovittu. Sisäänrakennetulla invertterillä varustetun akun ostaminen tarkoittaa toisen konvertterin ostamista, jota et voi käyttää, ja maksaa tehtaan jo tekemästä integraatiotyöstä.

225 kWh:n ja 241 kWh:n klusterit tarjoavat puhtaan DC-liitännän CAN-, Ethernet- tai RS485-liitännän kautta, joten voit liittää tallennusvälineen omaan virranmuunnos- ja ohjauspinoosi. Pidät arkkitehtuurin; toimitamme energiaa.

Kaksi kokoonpanoa ja niiden yhteensopivuus

225 kWh 1P224S:llä 716,8 VDC:n nimellisjännitteellä ja 604–806 VDC:n käyttöikkunalla; 241 kWh 1P240S:llä, 768 VDC nimellisjännitteellä ja 672 ~ 864 VDC.

Molemmat käyttävät LFP 3,2V/314Ah -kennoja 51,2V/314Ah-paketeissa – 14 pakkausta 225 kWh:n klusteriin, 15 241 kWh:n klusteriin – ja molemmat käyttävät 150 A:n vakiovirtaa 0,5 CP:llä.

604 ~ 806 VDC ikkuna sopii PCS-alustoille, jotka on rakennettu 600-800 V DC-väylän ympärille; 672~864VDC ikkuna sopii 750-900V luokkaan - tarkista ennen kuin lainaat projektia.

Maksimihyötysuhde on 88 % 0,5 C:ssa yhdellä latauksella ja yhdellä purkauksella, mukaan lukien lisälaitteet, joten edestakaisen matkamallisi käyttää todellista järjestelmänumeroa.

Jakson käyttöikä on ilmoitettu yli 8000 kertaa 0,5 C:ssa ja 25 °C:ssa vähintään 80 %:n energiansäilyvyyden kanssa – luku, jonka takaisinmaksumallisi tarvitsee ehdoineen.

Älykäs ilmajäähdytteinen ilmastointilaite, aerosoli plus perfluoriheksanonipalosuojaus, IP54 ja 2050kg 1095*1210*2120mm kaapissa molemmissa versioissa.

Tekniset tiedot

Kuka ostaa paljaan klusterin

Integraattorit olemassa olevalla PCS-linjalla: klusteri lisää tallennustilaa luetteloonsa ilman toista invertterin SKU:ta varastossa ja tuettavana.

EPC:t, jotka standardoivat yhden akkukumppanin useissa toimipisteissä - sama 2050 kg:n kaappi, sama viestintäliitäntä, sama varaosaluettelo kaikkialla.

Suunnittelee aurinkosähkövoimaloiden muuntamista DC-kytketyksi varastoksi, jossa klusteri on olemassa olevan invertterin tasavirtaväylän päällä ja vanha invertteri säilyttää roolinsa.

Konttiprojektit, joissa asiakas hankkii PCS:n erikseen ja akun tulee saapua tehtaalla testattuna, itsenäisesti sertifioituna yksikkönä.

Varmuuskopiot kaivos- ja teollisuusalueille, joissa ohjausarkkitehtuuri on patentoitu ja vain DC-komponentti liitetään siihen.

Yhdistäminen ja pinoaminen PCS:n kanssa

Ensimmäinen tarkistus on jännite. Klusterin käyttöikkunan - 604~806VDC tai 672~864VDC mallista riippuen - tulee istua PCS DC -tuloalueen sisällä marginaalilla molemmissa päissä, koska akku ajaa koko ikkunan tyhjän ja täyden latauksen välillä.

Toinen tarkistus on kädenpuristus. Klusteri puhuu vakiona CAN-, Ethernet- ja RS485-liitäntöjä, ja 4G on valinnainen etäpalvelua varten; EMS joko puhuu jonkin niistä tai saa protokollayhdyskäytävän. Julkaisemme rekisterikartan dokumentaatiopaketin kanssa, jotta ohjausinsinöörisi voi kartoittaa SOC:n, virtarajat ja suojahälytykset ilman tehdaskutsua.

Kapasiteetti kasvaa lisäämällä klustereita, ei hyllyttämällä uudelleen. Toinen samaa mallia oleva 241 kWh:n klusteri kytkeytyy samaan tasavirtaväylään rinnakkain - sovitettu nimellisjännite on ehto - ja sivuston EMS yhdistää ne kahdeksi tasavirtalähteeksi. PCS rajoittaa tehoa; energia-asteikot 225 tai 241 kWh portain.

Turvallisuus- ja sertifiointitiedosto

Palonsuojaus on kaksivaiheinen: aerosoli pakkaustasolla, perfluoriheksanoni kaapin tilavuuteen - kokoonpano vakuutusyhtiöt nyt odottavat kaupallisilta akuilta.

Pakkauksissa on CE ja RoHS; Laitteet toimitetaan UN38.3:n ja MSDS:n kanssa, joita tulli- ja vakuutusyhtiöt pyytävät näkemään.

IP54-kotelo DC-pohjaläpiviennillä, joka erottaa sähköisen tiivistysholkin alueen kaapin sisällä olevasta pakkausosastosta.

Älykäs ilmajäähdytteinen ilmastointi pitää 14-15 pakkausta tiukassa lämpötila-alueella; säädin moduloi puhaltimia kennon lämpötilaa vastaan.

Toiminta-alue on 0°C - +50°C, 0-95 % RH ilman kondensaatiota, 2000 metrin korkeus ja vähennys yllä - varmista, että sivustosi on sen sisällä ennen allekirjoittamista.

Jokainen klusteri suorittaa täyden 0,5 CP:n tehdaskiertotestin pakkaustason kirjauksella, ja hyväksymisraportti toimitetaan yksikön mukana.

Kuinka klusteri kootaan Yueqingissa

1. Solun otto – 314 Ah LFP-kennoista otetaan näytteet kapasiteetista ja sisäisestä resistanssista ennen rakentamisen aloittamista.

2. Pakkauksen kokoonpano — 51,2V/314Ah:n pakkaukset hitsataan, johdotetaan ja niihin on asennettu BMS-paketti, minkä jälkeen ne testataan eristystestauksella.

3. Kaapin valmistus — teräslevy on CNC-leikattu, taivutettu, hitsattu ja pulverimaalattu korroosiosuojalla.

4. Teline — Paketit asennetaan 1P224S- tai 1P240S-sarjaan DC-väylä kiristettynä ja tarkastettuna.

5. Lämpö- ja palovarustelu – ilmastointilaite, kanavat, aerosoligeneraattorit ja perfluoriheksanonijärjestelmä asennettu ja testattu.

6. Ohjausjohdotus — klusterin ohjain, viestintäyhdyskäytävät ja DC-pohjaläpivientiholkki on päätetty ja vahvistettu.

7. Hyväksymistesti — 0,5 CP lataus ja purkaus pakkaustason jännitteellä ja lämpötilalla, joka kirjataan sarjanumeroon.

8. Pakkaus — 2050 kg:n kaappi on kiinnitetty vahvistettuun kuormalavaan, iskunilmaisimet asennettu ja laatikoissa rahtia varten.

Mikä klusteri ja kuinka monta

Valitse malli ensin PCS-jänniteikkunan ja sitten energiatavoitteesi perusteella. 750–900 V DC-väylä osoittaa 241 kWh:n klusteriin (672–864 VDC); 600-800 V väylä osoittaa 225 kWh yksikköön (604 ~ 806 VDC). Jänniteeron pakottaminen tarkoittaa akun tai invertterin alentamista, ja molemmat vahingoittavat takaisinmaksua.

Laske sitten klusterit lähetysikkunaa vastaan: jokainen 225 kWh:n klusteri toimittaa 150 A standardia väylään, joten kahden tunnin ikkunan hyötyenergia on se, mitä PCS muuntaa, ei tyyppikilpi.

Ole rehellinen hankintamuodon suhteen. Jos projektissasi ei ole vielä PCS:tä eikä EMS:ää, paljas klusteri on väärä lähtökohta – saman tehdasvalikoiman integroitu kaappi tai kontti valmistuu nopeammin. Klusteri on tarkoitettu ostajille, jotka jo omistavat loput pinosta.

Kysymyksiä klusterilainaukseen

Kysy jänniteikkunaa, ei vain nimellisarvoa. Klusteri, jonka nimi on "768 V", voi silti olla hyödytön, jos PCS:si leikkaa 850 V:ssa ja pakkaus latautuu 864 V:iin.

Kysy, toimitetaanko viestintärekisterikartta laitteen mukana vai vasta NDA:n tarkastelun jälkeen - meidän on dokumentaatiopakkauksessa.

Kysy, kuinka palosuojaus on toteutettu: aerosoli ja perfluoriheksanoni ovat molemmat läsnä tässä; yhden edustajan tarjous muuttaa vakuutustiedostoasi.

Kysy, onko syklin väitteessä ilmoitettu nopeus, lämpötila ja retentio - "8000 jaksoa" ilman ehtoja ei ole spesifikaatio.

Kaupalliset ehdot: 25-35 työpäivää vakioklustereille, viiden vuoden takuu, MOQ one unit prototyyppien integrointityöhön.

Toimitetaan 2050kg klusteri

Kaapin mitat ovat 1095*1210*2120mm ja paino 2050kg molemmissa versioissa, joten se liikkuu vahvistetulla lavalla, jossa on trukkitaskut ja nostopisteet nosturia varten missä työmaa tarvitsee.

Akun ollessa asennettuna lähetys on UN3480 vaarallista tavaraa: laadimme UN38.3 raportin ja käyttöturvallisuustiedotteen, ja sinun tulee lisätä noin viikon pääosaston varauksen läpimenoaika lähtöpaikassa.

Ehdot ovat FOB Ningbo tai Shanghai CIF pyynnöstä. Yksi klusteri per kuorma-autoosasto on käytännöllinen kuorma maantiekuljetuksissa; kahteen mahtuu 20-jalkainen kontti, jossa on tuki, jos reitti sallii.

Palvelu- ja kapasiteettisitoumus

Viiden vuoden takuu pakkauksille, ilmastointilaitteelle, palojärjestelmälle ja klusteriohjaimelle yhtenä toimitettuna yksikkönä.

Kapasiteetin säilyvyys on taattu 80 %:lla ilmoitetun 0,5 C:n kierron aikana, kun se verrataan tehtaan hyväksymislokiin.

Paketit ovat vaihdettavissa kentällä: heikko pakkaus korvataan tunneissa niin, että muu merkkijono on koskematon, ja BMS tasapainottaa uudelleen käynnistyksen yhteydessä.

Etädiagnostiikka CAN/Eth/RS485:n (4G valinnainen) kautta antaa insinöörimme lukea pakettitason tiedot ja ilmoittaa lipun poikkeaman ennen kuin se näkyy työpaikan energiaraporteissa.

Vuosihuolto kattaa suodattimen puhdistuksen, palopaineen tarkistuksen, vääntömomentin tarkistuksen ja kapasiteettiajon; varapakkaukset toimitetaan 5-7 työpäivän kuluessa.

Integraatiovirheet, joita näemme toistuvan

Väärin: klusterin johdotus PCS:ään, jonka DC-ikkuna menee tuskin päällekkäin akkualueen kanssa. Oikealla: varmista, että 604–806 VDC tai 672–864 VDC on PCS-ikkunan sisällä marginaalilla molemmissa päissä.

Väärin: 225 kWh:n ja 241 kWh:n klusterien sekoittaminen samassa väylässä. Oikealla: rinnakkaisten yksiköiden on oltava samaa mallia, jotta nimellisjännitteet ovat samat.

Väärin: DC-pohjan läpivientiholkin jättäminen valuvan veden ulottuville. Oikealla: tiivistä tiiviste asennuksen yhteydessä ja pidä sokkelin alue vapaana.

Väärin: oletus IP54 tarkoittaa ulkoaltistusta missä tahansa. Oikea: se sietää pölyä ja roiskeita, ei seisovaa vettä - pidä klusteri poissa tulvaalttiilta maalta.

Väärin: kommunikaatiokarttatestin ohittaminen ennen viritystä. Oikealla: suorita pöytätason CAN/RS485-kättely EMS:n kanssa ennen kuin klusteri yhdistetään väylään.

Mitä integraattorit raportoivat

Dubaissa toimiva järjestelmäintegraattori yhdisti 241 kWh:n klusterin 500 kW:n PCS:n kanssa hotelliprojektia varten vuoden 2025 alussa. Heidän johtavan insinöörinsä sanoi, että CAN-rekisterikartan avulla he saivat EMS-kartoituksen valmiiksi iltapäivällä ja että tehtaan testiraportti teki paikallisviranomaisen asiakirjatarkistuksen yksinkertaiseksi – vaikka DC-kaapelin pyrstö olikin lyhyempi kuin tavallinen liitäntälaatikko.

Kapkaupungissa sijaitseva EPC on standardoitu 225 kWh:n klusteriin kolmessa vähittäiskaupassa. Heidän hankintapäällikkönsä totesi, että identtinen 2050 kg:n kaappi ja yhteinen varaosaluettelo yksinkertaistivat työmaan logistiikkaa, kun taas niiden käyttöönottohenkilöstö valitti, että ilmastointilaitteen huoltopaneeli on seinää päin olevalla sivulla heidän haluamassaan asetelmassa.

Kaivosurakoitsija Medellinissä, Kolumbiassa, pyörittää kahta 241 kWh:n klusteria yhdellä tasavirtaväylällä diesel-hybridijärjestelmän takana. Heidän ohjausinsinöörinsä vahvisti, että rinnakkainen konfiguraatio vastasi SOC:ta ilmoitetulla tavalla ja pyysi pidempää WiFi-antennivaihtoehtoa, jotta klusteridiagnostiikka pääsi valvomoon ilman kaapelia.

Vastaukset Integraattorit kysyvät ennen allekirjoittamista

K: Onko PCS mukana?

V: Ei - tämä on DC-puolen akkuklusteri. Se siirtyy PCS:lle/EMS:lle CAN:n, Ethernetin tai RS485:n (4G valinnainen) kautta.

K: Mitä PCS-jännitteitä se vastaa?

V: 225 kWh:n klusteri kattaa 604–806 VDC; 241 kWh kattaa 672–864 VDC. Tarkista PCS DC -ikkunasi alueen suhteen.

K: Voinko ajaa kahta klusteria rinnakkain?

V: Kyllä, saman mallin klusterit samalla DC-väylällä, sovitettu nimellisjännite, sivuston EMS:n aggregoima.

K: Mikä on vakiovirta?

V: 150 A klusteria kohti 0,5 CP nopeudella; PCS määrittelee tehon, klusteri määrittelee energian.

K: Mikä on edestakaisen matkan tehokkuus?

V: Enintään 88 % 0,5 C:ssa yhdellä latauksella ja yhdellä purkauksella, mukaan lukien apulaitteet.

K: Kuinka kauan solut kestävät?

V: Yli 8000 sykliä 0,5 °C:ssa ja 25 °C:ssa vähintään 80 %:n retentiolla; korkeampi ympäristön lämpötila lyhentää sitä.

K: Toimiiko se kolmannen osapuolen EMS:n kanssa?

V: Kyllä – rekisterikartta on osa dokumentaatiopakettia, joten insinöörisi voi integroida ilman tehdaskutsua.

K: Mikä on läpimenoaika?

V: 25-35 työpäivää vakioklustereille, plus noin viikko vaarallisten aineiden varausta lähtöpaikassa.
